Фитинги сварные с двухслойной профилированной стенкой для безнапорных трубопроводов «Корсис» производства группы полипластик (стр. 7 )

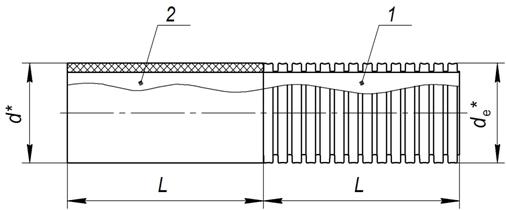

1 – Труба «Корсис» по ТУ 011750

2 – Напорная труба по ГОСТ 18599

DN/OD	de*	d*	SDR	L	Расчетная масса, кг
Номин.	Пред. откл.
110	110	110	13,6	350	± 25	1,25
125	125	125	13,6	350	± 25	1,57
160	160	160	13,6	400	± 25	2,88
200	200	200	13,6	400	± 35	4,34
250	250	250	13,6	450	± 40	7,61
315	315	315	13,6	450	± 45	12,0
400	400	400	13,6	500	± 50	21,3
500	500	500	13,6	500	± 60	33,1
630	630	630	13,6	600	± 80	61,5
800	800	630	13,6	600	±90	101,7
1000	1000	1000	13,6	850	±100	221,4

Рисунок 12 – Переход «профилированная – гладкая»

Размеры в миллиметрах

DN/OD	de*	di*	L	Расчетная масса, кг
Номин.	Пред. откл.
110	122	110,4	100	± 15	0,20
125	139	125,4	100	± 20	0,27
160	174	160,5	110	± 25	0,41
200	216	201	125	± 30	0,73
250	272	251	130	± 35	1,12
315	339	317	145	± 40	1,88
400	430	402	170	± 45	3,28
500	537	502	195	± 50	5,45
630	669	633	235	± 55	8,90

Рисунок 13 – Заглушка Тип 1

DN/OD	de*	di*	L	Расчетная масса, кг
Номин.	Пред. откл.
800	870	803	240	± 50	15,7
1000	1090	1003	270	± 60	25,0
1200	1300	1203	330	± 70	35,6

Рисунок 14 – Заглушка Тип 2

Рисунок 15 Муфта корсис

Рисунок 16 Муфта корсис

Номинальный размер трубопровода DN/OD	Средний внутренний диаметр dim, мм	Толщина стенки Еs, мм	Наружный диаметр D*, мм	Длина L*, мм	Масса*, кг	Номер рисунка
Номин.	Пред. откл.	Номин.	Пред. откл.
110	111	+1,2	2,5	±0,4	125	182	0,17	2
160	162	+1,5	3,3	±0,4	175	200	0,43	1, 2
200	201	+2,0	3,2	±0,8	214	224	0,58	1, 2
250	252	+2,2	3,5	±1,0	267	228	0,82	2
315	315	+2,5	4,0	±1,0	341	272	1,46	2
400	401	+3,0	5,0	±1,0	432	322	2,69	2
500	501	+3,5	6,0	±1,0	538	370	4,64	2
630	631	+4,0	7,0	±1,0	644	449	7,84	2
* Размеры для справок.
