Фитинги сварные с двухслойной профилированной стенкой для безнапорных трубопроводов «Корсис» производства группы полипластик (стр. 4 )

Размеры в миллиметрах

DN/OD	de*	Z	L	L1	Расчетная масса, кг
Номин.	Пред. откл.	Номин.	Пред. откл.	SN 8
110	110	125	±25	405	±40	275	0,58
125	125	125	±25	430	±40	305	0,70
160	160	130	±25	490	±40	365	1,22
200	200	165	±35	610	±50	450	2,1
250	250	185	±40	720	±80	550	3,7
315	315	215	±45	880	±90	690	6,9
400	400	255	±50	1080	±100	855	12,9
500	500	300	±60	1330	±120	1070	23,9

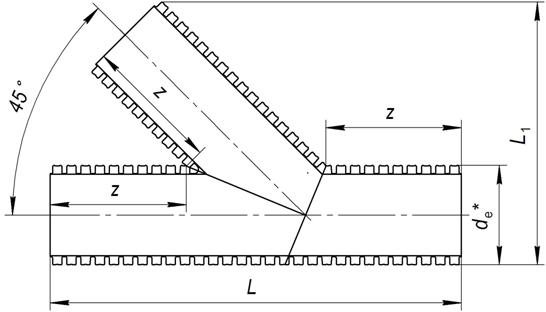

Рисунок 6 – Тройник 45°

Размеры в миллиметрах

DN/OD	de*	t	L	Расчетная масса, кг
Номин.	Пред. откл.	Номин.	Пред. откл.	SN 8
110	110	315	±25	520	±40	0,71
125	125	330	±25	535	±40	0,84
160	160	395	±25	630	±40	2,8
200	200	445	±35	690	±50	2,2
250	250	610	±40	970	±80	4,7
315	315	765	±45	1215	±90	9,1
400	400	885	±50	1370	±100	15,6
500	500	1090	±60	1680	±120	28,9
630	630	1715	±80	2800	±160	69,3
800	800	1875	±90	2950	±180	131,8
1000	1000	2100	±100	3200	±200	201,4
1200	1200	2235	±115	3270	±230	279,6

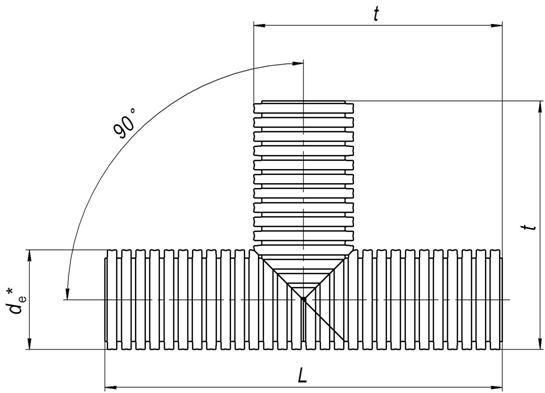

Рисунок 7 – Тройник 90°

Размеры в миллиметрах

DN/OD	de*	L	t	Расчетная масса, кг
Номин.	Пред. откл.	Номин.	Пред. откл.	SN 8
110	110	520	± 40	315	± 25	0,90
125	125	535	± 40	330	± 25	1,06
160	160	630	± 40	395	± 25	1,9
200	200	690	± 50	445	± 35	2,8
250	250	970	± 80	610	± 40	6,0
315	315	1215	± 90	765	± 45	11,5

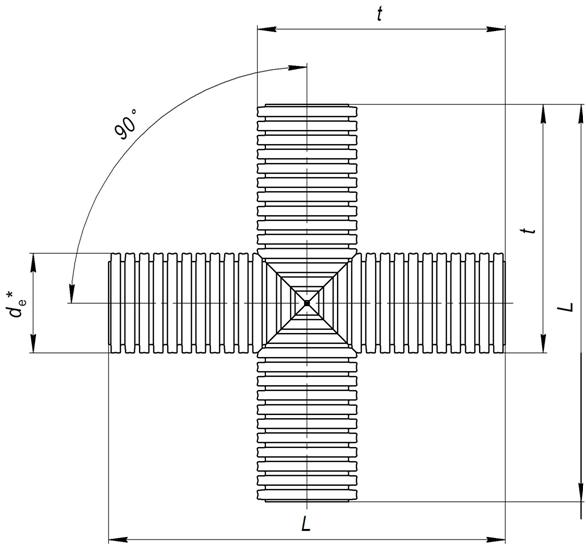

Рисунок 8 – Крестовина
