Вариант | Координаты | А | В | С | К | L | М | N |
16 | X | 90 | 30 | 0 | 60 | 5 | 15 | 90 |
Y | 0 | 0 | 70 | 15 | 15 | 70 | 45 | |
Z | 5 | 90 | 40 | 80 | 65 | 10 | - | |
17 | X | 20 | 95 | 40 | 0 | 10 | 60 | 25 |
Y | 20 | 0 | 65 | 10 | 60 | 60 | 10 | |
Z | 5 | 30 | 70 | 30 | 5 | 45 | - | |
18 | X | 90 | 35 | 15 | 85 | 0 | 25 | 65 |
Y | 20 | 0 | 70 | 10 | 60 | 20 | 0 | |
Z | 15 | 90 | 55 | 60 | 85 | 10 | - | |
19 | X | 0 | 85 | 35 | 55 | 75 | 25 | 15 |
Y | 80 | 20 | 0 | 20 | 80 | 80 | 0 | |
Z | 25 | 10 | 75 | 5 | 35 | 90 | - | |
20 | X | 20 | 5 | 100 | 100 | 0 | 30 | 80 |
Y | 15 | 90 | 70 | 40 | 65 | 95 | - | |
Z | 90 | 20 | 75 | 90 | 70 | 10 | 40 | |
21 | X | 10 | 90 | 30 | 0 | 20 | 70 | 55 |
Y | 80 | 10 | 10 | 30 | 90 | 45 | 10 | |
Z | 20 | 10 | 70 | 60 | 5 | 55 | - | |
22 | X | 90 | 35 | 0 | 0 | 20 | 75 | 85 |
Y | 0 | 70 | 20 | 60 | 0 | 10 | 60 | |
Z | 60 | 95 | 15 | 90 | 25 | 10 | - | |
23 | X | 60 | 90 | 0 | 90 | 40 | 0 | 25 |
Y | 80 | 15 | 25 | 55 | 15 | 40 | 65 | |
Z | 0 | 55 | 85 | 35 | 80 | 35 | - | |
24 | X | 30 | 90 | 0 | 70 | 50 | 0 | 10 |
Y | 60 | 0 | 15 | 60 | 0 | 30 | 55 | |
Z | 10 | 50 | 80 | 15 | 80 | 45 | - |

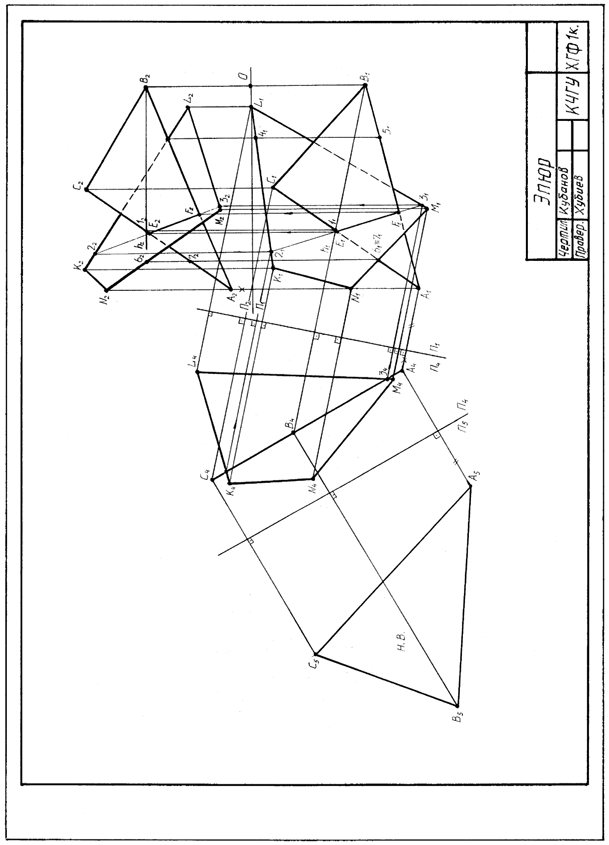

Образец графическая работа 2 |
Рис. 3

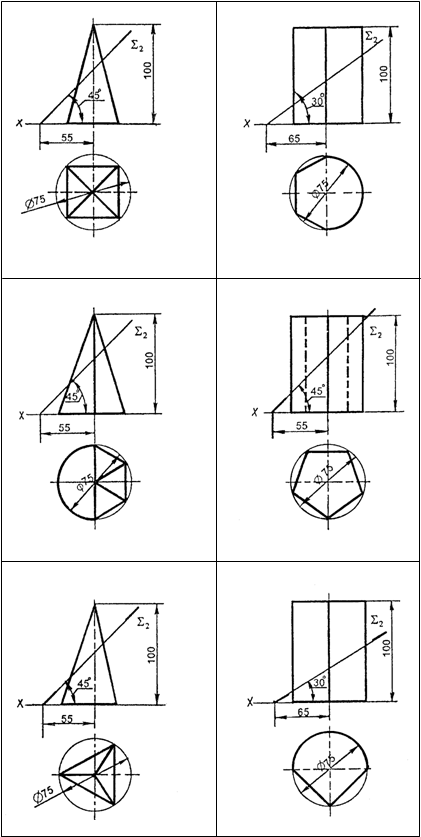

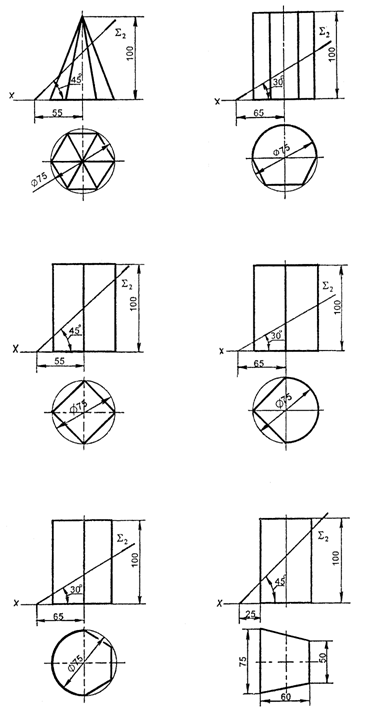

Задание для графической работы №3
Для заданной поверхности построить проекции и натуральную величину фигуры сечения поверхности проецирующей плоскостью. Построить полную развертку поверхности его усеченной части.
