7.1. Дать уведомление энергодиспетчеру об окончании работ.

7.2. Собрать материалы, монтажные приспособления, инструмент, за­щитные средства и погрузить их на транспортное средство.

7.3. Возвратиться на производственную базу.

7.4. Результаты измерений перенести в Паспорт ВЛ и ее опор (форма ЭУ-3).

Технологическая карта № 1.2.8.

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ И ПРОВЕРКА СОСТОЯНИЯ ИНДИВИДУАЛЬНОГО ЗАЗЕМЛИТЕЛЯ КТП 6 (10) И 27,5 кВ

1. Состав исполнителей

Электромонтер 5 разряда.......................................................................... 1

Электромонтер 3 разряда ......................................................................... 1

2. Условия выполнения работ

Работа выполняется:

2.1. В летнее время в сухую погоду со снятием напряжения с КТП, без подъема на высоту.

2.2. По наряду и приказу энергодиспетчера.

3. Механизмы, приборы, монтажные приспособления, инструмент, за­щитные средства и сигнальные принадлежности

Измеритель сопротивления заземлений Ф416, Ф4103 (М416), шт. .... 1 Провода для подключения изолированные сечением 1,5 - 2,5 мм2, м... 60

Электрод длиной 600 — 800 мм и диаметром 10 — 16 мм, шт.:.......... 2

Кувалда (или молоток), шт....................................................................... 1

Отвертки, компл........................................................................................

Плоскогубцы комбинированные, шт. .....................................................

Ключ гаечный, шт. ....................................................................................

Блокнот для записи с письменными принадлежностями, компл. ......

Перчатки диэлектрические, пар .............................................................

Штанга заземляющая, компл. ..................................................................

Закоротка, компл....................................................................................... 1

Жилет сигнальный, шт. ............................................................................ 2

4. Норма времени на 1 заземлитель КТП — 0,438 чел.-ч.

Примечание. К норме времени добавлять:

0,352 чел.-ч. — на проверку заземлителя со вскрытием грунта в каждой точке;

0,192 чел.-ч. — на отсоединение заземляющего спуска от заземлителя или рельса и его присоединение.

5. Подготовительные работы

5.1. Накануне работ передать энергодиспетчеру заявку на выполнение работ с указанием времени, места и характера работ.

5.2. Получить наряд на производство работ и инструктаж от лица, вы­давшего его.

5.3. Подобрать приборы, монтажные приспособления, защитные сред­ства и инструмент, проверить их исправность и сроки испытаний. Погру­зить их на транспортное средство, организовать доставку вместе с брига­дой к месту работы.

5.4. По прибытии на место работы провести текущий инструктаж по технике безопасности.

5.5. Получить приказ энергодиспетчера на отключение КТП, с указа­нием времени начала и окончания работ.

б. Схема последовательного технологического процесса

№ п/п	Наименование операций	Содержание операций, технологические требования и нормы
1	2	3
6.1.	Отключе­ние КТП	6. 1.1. Отключить на КТП рубильники низкого на­пряжения, затем — высоковольтный разъединитель. Проверить отсутствие напряжения и заземлить токоведущие части с высокой стороны. При наличии бло­кировки двери ограждения КТП в первую очередь необходимо отключать высоковольтный разъединитель. 6.1.2. Изъять низковольтные предохранители или установить на низковольтных выводах закоротки.

	1	2	3
			6.1.3. У КТП 27,5 кВ отсоединить рабочее заземле­ние от рельса.
	6.2.	Проверка заземляю­щего уст­ройства (ЗУ)	6.2.1. Проверить внешним осмотром правильность схемы ЗУ КТП. КТП 6 (10) кВ, питаемые от ВЛ 6 (10) кВ, проло­женной по опорам контактной сети, заземляются на самостоятельный контур по схеме рис. 1.2.2. Рис. 1.2.2. Схема заземления КТП 6 (10) кВ, питаемой от линии продольного электроснабжения, проложенной по опо­рам контактной сети: 1 — металлический корпус КТП; 2 — контур заземления; 3 — корпус привода разъединителя; 4 •*- разрядник; 5 — предохранитель; 6 — пакетный выключатель; 7 — искровой промежуток; 8 — трансформатор; 9 — корпус низковольт­ного шкафа; 10 — высоковольтный разъединитель КТП 27,5 кВ однофазные мощностью до 10 кВА и трехфазные мощностью до 25 кВА заземляются соот­ветственно по схемам рис. 1.2.3 и рис. 1.2.4. Рис. 1.2.3. Схема заземления однофазной КТПО 27,5 кВ мощ­ностью до 10 кВА

I	2	3

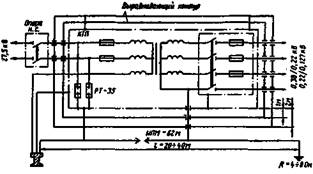

		Рис. 1.2.4. Схема заземления трехфазной КТП 27,5 кВ мощ­ностью до 25 кВА Трехфазные КТП-27,5 кВ мощностью более 25 кВА, вторичная обмотка трансформатора которых работает в системе с глухозаземленной нейтралью, заземляют­ся по схеме рис. 1.2.5 и имеют выносной (на расстоя­нии 20 м) самостоятельный контур для заземления вторичной обмотки. Рис. 1.2.5. Схема заземления трехфазной КТП-27,5 кВ мощ­ностью более 25 кВА с глухозаземленной нейтралью вторич­ной обмотки Если электроустановки, питаемые КТП, работают с изолированной нейтралью — то нулевая обмотка соединяется наглухо с корпусом, выравнивающим контуром и средней точкой Дроссель-трансформатора (искровой промежуток не устанавливается, удаленный контур заземления не оборудуется). 6.2.2. Проверить внешним осмотром целостность и исправность всех элементов заземления, а также на­дежность соединений между ними. Не допускаются в цепи заземлений обрывы, общая или местная корро-

1	2	3
		зия более 25 % сечения, а также ослабленные крепле­ния в местах соединении. Ослабленные крепления под­тянуть. Рабочие заземления КТП-27,5 кВ при присое­динении их к рельсовой цепи должны иметь в месте присоединения предупредительный знак высокого напряжения — красную стрелу. Двойной заземляющий спуск в месте присоединения к рельсовой цепи дол­жен образовывать петлю. Присоединение к "подошве" рельса осуществляется при помощи крюкового болта, а к перемычкам дроссель-трансформаторов соедини-тельными зажимами (деталь К-054) или под болт клеммных выводов Дроссель-трансформатора. Соединение стальных заземляющих проводников между собой и контактные соединения их с заземлителями должны выполняться, как правило, сваркой внахлестку (длина ее должна быть равна двойной ши­рине полосы или шести диаметрам круглого прутка). При разборном соединении в этих местах должны быть по два болтовых зажима. Необходимо тщательно про­верить их состояние и надежность крепления, убедить­ся в отсутствии коррозии, наличии контргаек; ослаб­ленные крепления подтянуть, при необходимости, перебрать с зачисткой контактных поверхностей. 6.2. З. Проверить состояние антикоррозионного по­крытия открытых металлических элементов заземления и определить необходимость возобновления окраски.
6.3.	Измерение сопротивле­ния зазем-лителя	6.3.1. Измерить сопротивление заземлителя отдель­но стоящей опоры с разъединителем для подключе­ния КТП. Измерение сопротивления и проверка со­стояния производится и нормируется по Технологи­ческой карте № 1.2.7 книги III настоящего сборника. 6.3.2, Для измерения сопротивления самостоятель­ного контура заземления КТП, забить электроды на глубину 0,5 — 0,7 м, собрать испытательную схему в соответствии с рис. 1.2.6. Места соединений тщатель­но зачистить. 6.3.3. На период измерений снять заземляющую штангу с высокой стороны (если штанга присоедине­на к измеряемому заземлителю). 6.3.4. Перед измерением зажимы прибора ei и 1\ соединить между собой имеющейся на задней стенке прибора перемычкой, а переключатель пределов из­мерений поставить на отметку *xl». Вращая рукоятку прибора со скоростью около 2-х

1	2	3
		Рйс.1.2.6. Схема измерений сопротивления растеканию кон­тура заземления КТП прибором М416: 1 — прибор М416 (Ej и Е2 — потенциальные зажимы, 1| и 12 — токовые зажимы); 2 — измеряемый контур заземления (Д — наибольшая его диагональ); 3, 4 — измерительные элек­троды (потенциальный ПЭ и токовый ТЭ); 5 — соедини­тельные провода; Чзп — расстояние от контура до потенци­ального электрода ПЭ; Чзт — расстояние от контура до то­кового электрода ТЭ оборотов в секунду, поворачивать ручку реостата вок­руг оси, добиваясь установки стрелки прибора на крас­ной отметке шкалы. После чего, не прекращая враще­ния ручки генератора, перевести переключатель схе­мы из положения "Регулировка" в положение "Изме­рение" и определить по шкале величину измеряемого сопротивления. Если измеряемая величина сопротив­ления менее 0,1 Ом, то необходимо снять перемычку между зажимами ei и Ii прибора и соединить их с испытываемым ЗУ отдельными проводами. Измерения производятся при расположении потенциального элек­трода ПЭ на расстоянии 0,4ЧЭТ; 0,5ЧЭТ и 0,6ЧЭТ. Если полученные значения при положениях электрода на расстоянии 0,4ЧЭТ и 0,6ЧЭТ отличаются друг от друга не более 10 %, то принимается величина, измеренная по положению электрода при 0,5ЧЭТ. В противном слу­чае измерение повторить при увеличенном в 1,5 — 2 раза расстоянии Чэт. 6.315. По окончании измерений установить зазем­ляющую штангу, которая была снята на период изме­рений. 6.3.6. Результаты измерений занести в блокнот, со­поставить их с предыдущими измерениями и норма­тивными величинами, приведенными в табл

1	2		3
		Таблица 1.2.4
		Наименование устройства	Удельное сопротивление грунта, р, Ом-м.	Сопротивление контура зазем­ления R, Ом
		КТП 6(10) кВ: - мощностью до 10 кВА, работающих с изолиро­ванной вторичной обмот­кой трансформатора - остальные КТП	независимо отр до 100 >100	10 4 4р/100 и не более 125Л3
		КТП 27,5 кВ: - однофазные мощностью до 10 кВА и трехфазные мощностью до 25 кВА - трехфазные КТП мощно­стью выше 25 кВА (вы­носной контур заземления вторичной обмотки транс­форматора)	независимо от р до 100 >100	5 4 4р/100, но не более 40

	1	2	3
	6.5.	Включение КТП	6.5.1. По окончании измерений присоединить рабо­чее заземление КТП 27,5 кВ к рельсу, зачистив кон­тактные соединения и установив на место предупре­дительный знак высокого напряжения (стрелу крас­ного цвета). 6.5.2. Вставить на место низковольтные предохрани­тели или снять закоротки с низковольтных выводов. 6.5.3. Снять заземляющую штангу с высокой стороны. 6.5.4. Включить высоковольтный разъединитель КТП.

7. Окончание работ

7.1. Дать уведомление энергодиспетчеру об окончании работ.

7.2. Собрать материалы, монтажные приспособления, инструмент, за­щитные средства и погрузить их на транспортное средство.

7.3. Возвратиться на производственную базу.

7.4. Результаты измерений перенести в Паспорт КТП.

Технологическая карта № 1.2.9.

ИЗМЕРЕНИЕ ПОТЕНЦИАЛОВ МЕТАЛЛИЧЕСКИХ ОБОЛОЧЕК

СИЛОВЫХ КАБЕЛЕЙ, ПРОЛОЖЕННЫХ В ЗЕМЛЕ,

НА УЧАСТКАХ ПОСТОЯННОГО ТОКА

1. Состав исполнителей

Электромонтер 6 разряда ......................................................................... 1

Электромонтер 4 разряда.......................................................................... 1

2. Условия выполнения работ

Работа выполняется:

2.1. Без снятия напряжения; вдали от частей, находящихся под напря­жением; без подъема на высоту.

2.2. По распоряжению с уведомлением энергодиспетчера о времени, месте и характере работ.

3. Механизмы, приборы, монтажные приспособления, инструмент, защитные средства и сигнальные принадлежности

Ампервольтметр М-231 или М-762 с двусторонней шкалой

с внутренним сопротивлением (20000 Ом на 1 В шкалы), шт. ............ 1

Провода для подключения изолированные сечением 1,5 — 2,5 мм2, м... 2

Электрод сравнения переносной

(диаметром 10 — 12 мм длиной 300 — 350 мм), шт.............................. 1

Ключи гаечные, компл. ............................................................................ 1

Плоскогубцы комбинированные с изолированным рукоятками, шт. 1 Отвертки, компл........................................................................................ 1

Блокнот для записи с письменными принадлежностями, компл....... 1

Перчатки диэлектрические, пар ............................................................. 1

Жилет сигнальный, шт. ............................................................................ 2

4. Норма времени на одну контрольную точку — 1,964 чел.-ч.

Примечание. При проведении операций по выявлению металлического со­общения оболочки кабеля с рельсом (или с конструкциями, заземленными на рельс) к норме времени добавлять ни каждый кабель 0,52 чел.-ч.

5. Подготовительные работы

5.1. Накануне работ передать энергодиспетчеру заявку на выполнение работ с указанием времени, места и характера работ.

5.2. Получить распоряжение на производство работ и инструктаж от лица, выдавшего его.

5.3. Подобрать приборы, защитные средства, сигнальные принадлеж­ности и инструмент, проверить их исправность и сроки испытаний, по­грузить их на транспортное средства и организовать доставку вместе с бригадой к месту работы.

5.4. Уведомить энергодиспетчера о месте, времени и характере работ.

5.5. По прибытии на место работы провести текущий инструктаж по технике безопасности.

6. Схема последовательнвго технологического процесса

	№ п/п	Наименование операций	Содержание операций, технологические требования и нормы
	1	2	3
	6.1.	Выполне­ние работ	6.1.1 Проверить внешним осмотром состояние кон­трольно-измерительного пункта (КИП). На трассах высоковольтных кабелей КИП должны устанавливаться в местах расположения соединитель­ных и оконечных муфт и, дополнительно, по обе сто­роны пересечения С электрифицированной железной дорогой на расстоянии 10-50 м от ближайшего рельса. При отсутствии доступа (без раскопки) к оболочке кабеля КИП оборудуется в кабельной стойке стационар­ным электродом сравнения (измерительным заземлите-лем) или без него. Схемы КИП приведены на рис. 1.2.7. В местах установки КИП оболочка кабеля должна соединяться с бронелентой глухой пайкой. Кабели целевого назначения, проложенных в об­щей траншее, должны быть соединены глухой пере­пайкой оболочек; при наличии в траншее, одновре-

	I	2	3
		1 - :-• ' • . ' ' ' . ' .	Рис. 1.2.7. Схемы контрольно-измерительных пунктов (КИП): (а) — <х> стационарными электродами сращения; (б) — с пе­реносным электродом сравнения; (в) — на высоковольтном кабеле; (г) — ней совместной защите кабелей со свинцовой и алюминиевой оболочкой) 1 — кабельная стойка иди железобетонный столбик; 2 — кабель; 3 — стационарный электрод сравнения; 4 — разряд­ник Р-350; 5 — выравнивающий контур; 6 — высоковольт­ный кабель; 7 — переносной электрод сравнения; 8 — ка­бель 'с алюминиевой оболочкой менно, кабелей с алюминиевой оболочкой в поли­мерном шланге без брони, они перепаиваются отдель­но и образуют второй вывод КИП. 6. 1.2. Очистить ящик КИП от загрязнения и открыть крышку. При установке КИП в металлическом ящике проверить состояние и исправность его разрядника P-3SO и заземления на выравнивающий контур. 6.1.3. Проверить состояние контактных соединений выводов от оболочек кабеля и стационарного измери­тельного заземлителя (при его отсутствии использует­ся переносной электрод сравнения). 6.1.4. Проверить положение деталей и оборудования КИП. Не допускается соприкосновение оболочек ка­белей с рельсами через токопроводящие элементы, (например, соприкосновение оболочек кабелей с ме­таллическими конструкциями, наглухо соединенны­ми с тяговыми рельсами). При необходимости, убе­диться в отсутствии металлического сообщения обо­лочки кабеля с рельсами. Проверка осуществляется с помощью вольтметра со шкалой порядка 10 В в месте предполагаемого сообщения, в соответствии с рис. 1.2.8. Если сообщение отсутствует, стрелка вольтметра дол­жна отклоняться, а при измерении двумя вольтметра­ми (схема "г" на рис. 1.2.8) их показания должны быть близки по значению.

1	2	3
		Рис. 1.2.8. Способы включения вольтметров для выявления случайного сообщения оболочки кабеля с рельсом: (а) — в любом месте трассы кабеля; (б) — кабеля на опоре или риге­ле; (в) — кабеля на мосту, путепроводе, пешеходном мости­ке; (г) — в любом месте трассы кабеля двумя вольтметрами 1 — кабель; 2 — заземление опоры или моста; 3 — электрод 6.1.5: Измерить величину потенциала "оболочка — земля" — между контактами "К" и "3" КИП (см. рис.1.2.7.), подключив с помощью инструмента с изолированными рукоятками (а при его отсутствии в диэлектрических перчатках), изолированными прово­дами, положительный зажим ампервольтметра к кон­такту "К", а отрицательный — к контакту "3". При отсутствии стационарного измерительного заземлизаглубить переносной электрод сравнения (7) не­посредственно на кабельной трассе, на глубину 25 — 30 см, соединив его с контактом "3". Регистрировать в блокноте с интервалом 10 с. по­тенциалы (положительные, отрицательные и нулевые) в течение не менее 30 мин. За период измерений дол­жно пройти на участках с интенсивным движением (более 100 пар поездов в сутки) не менее 2-х поездов в каждом направлении, а на участках с меньшими размерами движения — не менее одного поезда. Если максимальное значение разности потенциалов не превышают 1 В, то вместо стального переносного элект­рода необходимо применять неполяризующийся элект-

1	2	3
		род сравнения. При использовании медносульфатного неполяризующегося электрода величина потенциала "обо­лочка-земля" (Ш. з.) определяется по формуле: ио.3. = ± uhsm. ~ Uc, где иизм. — потенциал оболочки по отношению к медносульфатному электроду; Uc — потенциал металла в грунте по отношению к медносульфатному электроду; Uc — стандартная величина, равная 0,48 В для свин­цовой оболочки и 0,7 В для алюминиевой оболочки. При совместной прокладке кабелей со свинцовой и алюминиевой оболочками (рис. 1.2.7, г) измерения про­водятся раздельно между клеммами ki — 3 и К2 —Разобрать схему измерений с соблюдением тех же требований по технике безопасности, что и при сборке (см. п. 6.1.5), закрыть крышку ящика КИП.
