4.10.1. Подъем аппарата по схемам рис. 3 в, г необходимо производить по приведенной ниже технологии:
а) до нейтрального положения аппарат поднимают, не отрывая его низ от земли, одновременной работой механизмов подъема крюков и механизма, подтаскивающего аппарат за опорную часть. Из нейтрального положения в вертикальное аппарат переводят, используя оттяжку, удерживающую его низ от раскачивания;
б) приподнимают аппарат над основанием на 0,2 м выше верха анкерных болтов. Одновременным передвижением кранов располагают аппарат над фундаментом в вертикальном положении III. В процессе передвижения кранов аппарат удерживают от раскачивания оттяжками;
в) устанавливают аппарат на фундамент, выверяют и закрепляют после чего снимают стропы и оттяжки.
4.10.2. Технология подъема аппарата по схеме рис. 3, и отличается от технологии по схеме рис. 3, в тем, что аппарат предварительно размещают на земле около фундамента (положение III), а затем, приподняв на 0,2 м над верхом анкерных болтов, устанавливают его в проектное положение на фундамент поворотом или передвижением кранов.
4.11. При монтаже технологического оборудования с помощью передвигающихся под нагрузкой кранов необходимо учитывать, что краны СКГ-40, СКГ-63, СКГ-100 и МКГ-25, оборудованные стрелами без клюва, а также краны МКГ-25БР с БСО могут передвигаться с грузами. Передвижение кранов необходимо осуществлять в соответствии с ППР и соблюдая следующие требования:
а) массы грузов и вылеты крюков не должны превышать величин, указанных в табл. 6;
б) передвижение крана с грузом необходимо производить по специально подготовленному основанию, имеющему уклон не более одного градуса.
Поверхность площадки на пути передвижения крана должна быть уплотнена до состояния, при котором она выдерживает давление не менее 6 кгс/см2. Дополнительное уплотнение основания может быть достигнуто предварительным 4-5-кратным передвижением кранов без груза.
Таблица 6
Максимальные допускаемые грузоподъемности кранов при передвижении
При передвижении кранов с грузами на вылетах крюков, больших, чем указанные в табл. 6, масса грузов не должна превышать, независимо от положений стрел, половины паспортной грузоподъемности кранов на данных вылетах крюков.
Передвижение кранов, оборудованных стрелами, длина которых превышает указанную в табл. 6, а также с БСО, кроме крана МКГ-25БР (табл. 7), с любым грузом на крюке не допускается. Передвижение кранов с грузом на больших вылетах крюка не рекомендуется.
Модель крана | Длина стрелы, м | Вылеты крюков не более, м | Массы грузов не более, т | |
стрела вдоль гусениц | стрела поперек гусениц | |||
МКГ-25 | 12,5 | 4,0 | 25 | 20 |
17,5 | 4,5 | 14 | 11,2 | |
22,5 | 5,2 | 11,2 | 9 | |
27,5 | 6 | 6,5 | 5,2 | |
СКГ-40 | 15 | 4,5 | 40 | 32,0 |
20 | 5,6 | 25 | 20 | |
25 | 6,7 | 20 | 16 | |
СКГ-63А | 15 | 5,0 | 63 | 50 |
20 | 6,0 | 50 | 40 | |
25 | 6,5 | 40 | 32 | |
30 | 7 | 35 | 28 | |
СКГ-100 | 20 | 6 | 100 | 80 |
30 | 7 | 63 | 50,4 |
При недостаточной несущей способности основания путь передвижения кранов с грузом максимальной массы должен быть покрыт шпальным настилом или инвентарными щитами, уложенными на песчаную подушку. Передвижение кранов с грузом по свеженасыпанному не утрамбованному грунту не разрешается. На пути кранов не должно быть посторонних предметов, которые могут вызвать дополнительные динамические нагрузки при передвижении кранов с грузом.
При одновременном передвижении спаренных кранов с поднятым над землей аппаратом, его необходимо удерживать от раскачивания оттяжками.
4.12. Передвижение крана МКГ-25БР с грузом на крюке БСО разрешается только при расположенном вдоль гусениц клюве. Грузоподъемность крана при передвижении с БСО и угол наклона основания, при котором допускается передвижение крана, указаны в табл. 7.
Передвижение крана с грузом на крюке при клюве, направленном поперек гусениц, не допускается.
Таблица 7
Значения грузоподъемности и угла наклона основания, при котором допускается передвижение крана МКГ-25БР с БСО*
_______________
* Маневровый клюв направлен вдоль гусениц. Вылет крюка минимальный.
Длина, м | Допустимый угол наклона основания, по которому передвигается кран, град. | Допустимая масса груза, с которым передвигается кран, % от номинального груза | |
стрелы (башни) | маневрового клюва | ||
18,5 | 10 | 1 | 70 |
15 | 1 | 60 | |
20 | 0,5 | 50 | |
23,5 | 10 | 0,5 | 60 |
15 | 0,5 | 50 | |
20 | 0 | 30 | |
28,5 | 10 | 0 | 30 |
15 | Передвижение с грузом на крюке не допускается | ||
20 |
Б. Подъем методом поворота вокруг шарнира
4.13. Подъем вертикальных аппаратов методом поворота вокруг шарнира производят кранами, паспортная грузоподъемность которых меньше массы аппаратов.
4.14. Конструкция устанавливаемого рядом с фундаментом шарнирного устройства для подъема аппаратов кранами показана на рис. 12, а. При подъеме аппаратов диаметром до 2000 мм опоры 2 и 3 устанавливают в средние гнезда. Конструкция шарнира, устанавливаемого на приливы фундамента, показана на рис. 12, б.
4.15. При подъеме этим методом вертикальных аппаратов для их крепления к фундаментам следует применять анкерные болты разъемной конструкции с соединением на резьбовой муфте (рис. 13) или другой конструкции, не препятствующей установке нижней части аппарата на поверхность фундамента.
При установке анкерных болтов следует пользоваться кондуктором.
Рис. 12. Шарнирное устройство:

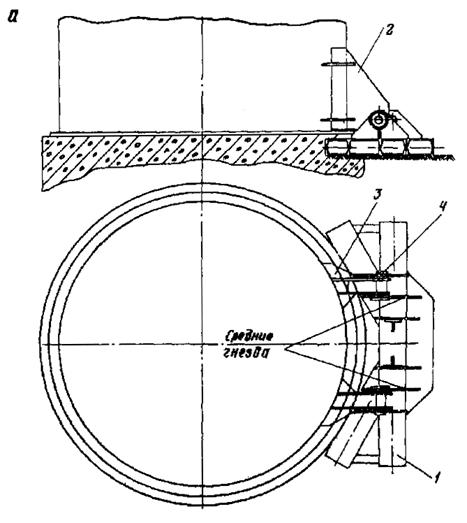

а - конструкции ОКБ ВНИИМонтажспецстроя для подъема вертикальных аппаратов массой до 100 т: 1 - нижняя опора; 2 - левая опора; 3 - правая опора; 4 - ось;

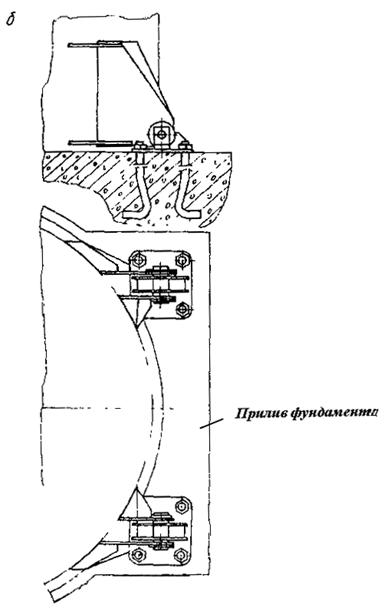

б - устанавливаемое на приливе фундамента

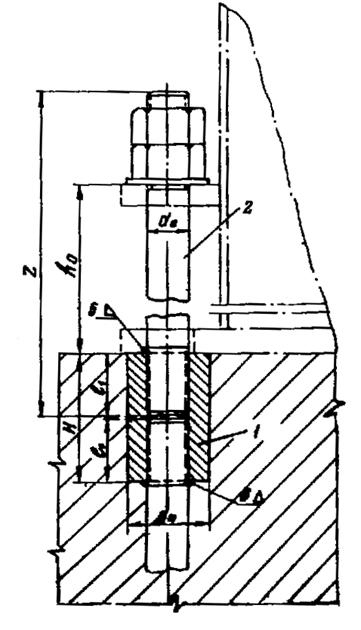

Рис. 13. Составные анкерные болты (типовая конструкция по ОCT 26-03) для крепления аппаратов на низких фундаментах:
1 - муфта; 2 - отъемная часть болта
4.16. В зависимости от параметров крана и характеристики аппарата следует применять одну из приведенных на рис. 14 схем подъема - в один этап до нейтрального положения без дотягивания (схемы рис. 14, а, в, д, з) или в два этапа с дотягиванием (схемы рис. 14, б, г, ж, и) дополнительными средствами:
подъем аппаратов одним краном с поворотом стрелы и изменением вылета крюка (рис. 14, а, б);
подъем аппарата одним краном с передвижением его по мере подъема аппарата (рис. 14, в, г);
подъем аппарата спаренными кранами с поворотом стрел и изменением вылета крюков (рис. 14, д, ж);
подъем аппарата спаренными кранами с передвижением их по мере подъема аппарата (рис. 14, з, и).

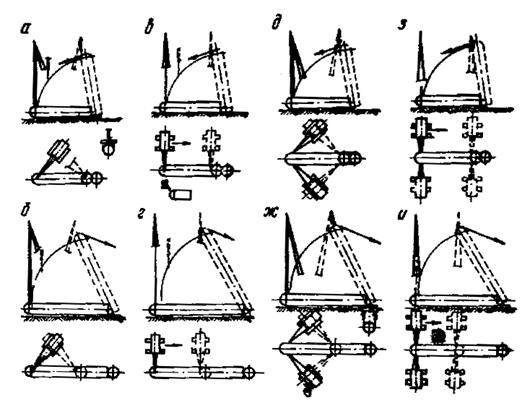

Рис. 14. Основные схемы подъема вертикальных аппаратов кранами методом поворота вокруг шарнира
4.17. Подъем аппарата в один этап производят следующим образом: кранами поднимают аппарат до нейтрального положения (когда центр тяжести расположен на одной вертикали с осью поворотного шарнира аппарата). После этого аппарат опускают в проектное положение, используя тормозную расчалку, закрепленную за его верх.
4.18. Поднимать аппарат в два этапа (первый этап - подъем аппарата кранами на угол 50-60° и второй этап - дотягивание аппарата лебедкой или трактором через полиспаст до нейтрального положения) следует в случае, если его подъем кранами из горизонтального положения в нейтральное невозможен. Дотягивающую систему необходимо располагать в плоскости подъема аппарата и в процессе подъема ее следует периодически подтягивать.
4.19. Расчетные нагрузки на дотягивающую систему ST для положения аппарата, поднятого на предельный угол, определяют исходя из грузовысотных характеристик крана графическим (рис. 15, а) или графоаналитическим методами (рис. 15, б); ST определяется по формуле
, тс.
4.20. При подходе аппарата к нейтральному положению следует вбирать слабину тормозной оттяжки, расположенной в плоскости аппарата, и при дальнейшем движении аппарата постепенно отпускать оттяжку.
Для обеспечения расположения аппарата в плоскости подъема в процессе монтажа следует применять две боковые расчалки, закрепленные за тракторы или лебедки, установленные на якорях.

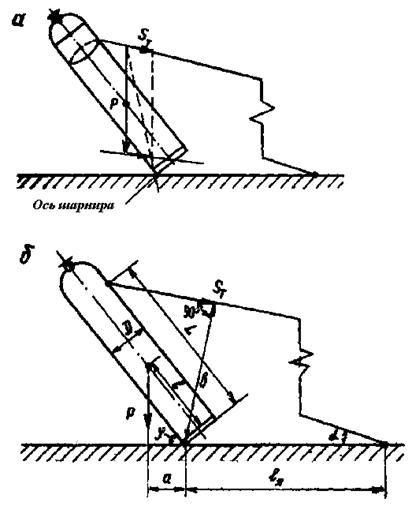

Рис. 15. Определение нагрузки на систему, дотягивающую аппарат:
а - графическим методом; б - графоаналитическим методом
4.21. Максимальные расчетные нагрузки (Smax) на крюки кранов в процессе подъема аппарата из исходного горизонтального в проектное вертикальное положение определяют (в зависимости от расположения мест строповки по высоте аппарата и схемы строповки) по формулам, приведенным на рис. 16.
Максимальные нагрузки на крюки кранов возникают в момент отрыва аппарата от земли (при j = 0°) для всех рассмотренных на рис. 16 случаев строповки аппарата, кроме последнего, при К<2. В этом случае нагрузки на кран в процессе подъема возрастают и их значения следует определять из графика зависимости нагрузки на кран от угла подъема аппарата Q = f(j) (рис. 17). Для построения графика нагрузку определяют по формуле
, тс,
где l - расстояние от опоры аппарата до центра тяжести, м;
D - диаметр аппарата, м;
L - расстояние от опоры аппарата до места cтроповки, м,
Места строповки следует располагать возможно ближе к вершине аппарата. Не следует размещать их на верхней образующей аппарата, если расстояние от его опоры до места строповки меньше удвоенного расстояния от опоры аппарата до его центра тяжести (К<2). При подъеме методом поворота вокруг шарнира и К<2 аппарат следует стропить либо по нижней образующей, либо по оси.
4.22. Подъем вертикального аппарата методом поворота вокруг шарнира одним краном со строповкой за вершину (рис. 18) следует применять преимущественно, если высота аппарата меньше допускаемой высоты подъема крюка, когда размеры рабочего оборудования крана обеспечивают в процессе монтажа размещение аппарата в подстреловой зоне. Грузоподъемность крана на максимальном вылете крюка не должна быть меньше 50 % массы аппарата при расположении его центра тяжести посередине.
В табл. 8 приведены максимальные параметры вертикальных аппаратов, которые могут быть подняты кранами (рис. 18).
Подъем аппарата необходимо производить по приведенной ниже технологии. Из исходного горизонтального положения в нейтральное аппарат поднимают периодической работой механизмов подъема и изменения вылета крюка с одновременным поворотом платформы, при этом отклонение грузового полиспаста крана от вертикали должно находиться в пределах, указанных в табл. 1.

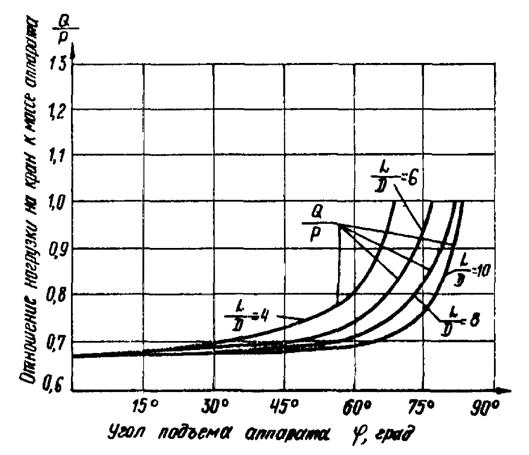

Рис. 16. Определение максимальных нагрузок на крюк крана в зависимости от места расположения узла строповки при подъеме вертикального аппарата методом поворота вокруг шарнира

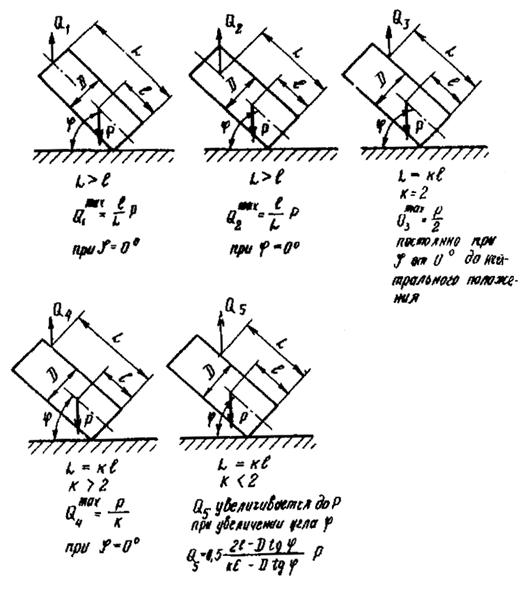

Рис. 17. Зависимость нагрузки на кран при L = 1,5l и строповке за верхнюю образующую аппарата

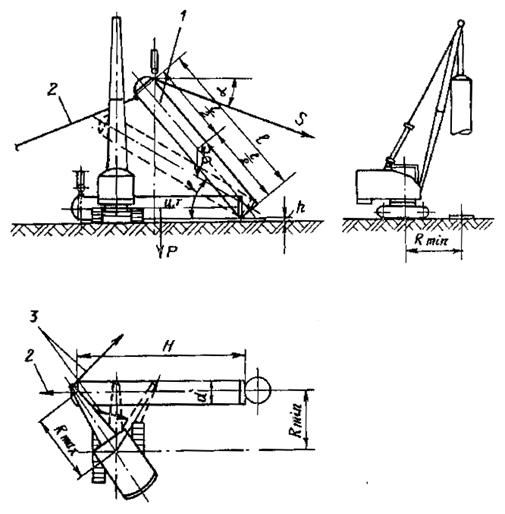

Рис. 18. Схема подъема аппарата одним краном методом поворота при строповке за вершину (строповка согласно рис. 2, в):
1 - положение аппарата, при котором в работу включается дотягивающая система;
2 - тормозная оттяжка; 3 - боковые расчалки
Таблица 8
Максимальные параметры вертикальных аппаратов, которые могут быть подняты стреловыми кранами соответствующих типоразмеров по схеме рис. 18, а также значения усилий в дотягивающей системе (h = 0,2 м, Z = 0,3 м, j = 50°, a = 20°)
Типы кранов | Модель крана | Длина стрелы, м | Показатели | ||||||||
A, м | d, м | Rmin, м | Rmax, м | l, м | H, м | Q, т | P, т | S, тс | |||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Гусеничные | МКГ-25 | 12,5 | 11,96 | 1 | 3,8 | 4,9 | 14,6 | 15,1 | 18 | 36 | 28 |
9,19 | 1,5 | 4,6 | 10,65 | 11,1 | 21 | 42 | 27 | ||||
6,52 | 2 | 4,5 | 6,9 | 7,4 | |||||||
22,5 | 20,16 | 1 | 4 | 6,8 | 25 | 25,7 | 12 | 24 | 16 | ||
15,34 | 1,5 | 5,7 | 19,15 | 19,6 | 13 | 26 | 17 | ||||
11,32 | 2 | 5,15 | 13,1 | 13,6 | 16 | 32 | 21 | ||||
7,6 | 2,5 | 4,7 | 7,9 | 8,4 | |||||||
32,5 | 31,28 | 1 | 5 | 8,8 | 39,7 | 40,2 | 6 | 14 | 9 | ||
27,24 | 1,5 | 8,2 | 34,2 | 34,5 | 7 | 15 | 10 | ||||
22,62 | 2 | 7,4 | 27,85 | 28,3 | 9 | 18 | 12 | ||||
17,85 | 2,5 | 6,65 | 21,8 | 21,8 | 10 | 20 | 13 | ||||
18,58 | 3 | 6,05 | 15,5 | 16,0 | |||||||
9,31 | 8,5 | 5,45 | 9,5 | 10,0 | |||||||
СКГ-30 | 15 | 12 | 1 | 5 | 5,85 | 14,1 | 14,6 | 27,5 | 55 | 37 | |
10,9 | 1,5 | 5,75 | 12,8 | 12,8 | 27,5 | ||||||
10 | 2 | 5,7 | 10,6 | 11,1 | 28 | 56 | 38 | ||||
9,2 | 2,5 | 5,7 | 9,8 | 9,8 | 28 | ||||||
8,55 | 3 | 5,65 | 8 | 8,5 | 28 | ||||||
7,65 | 3,5 | 5,65 | 6,6 | 7,2 | 28 | ||||||
6,8 | 4 | 5,6 | 5,1 | 5,6 | 29 | 58 | 39 | ||||
17,3 | 1 | 7,6 | 21,35 | 21,8 | 19 | 38 | 24 | ||||
20 | 16,35 | 1,5 | 6,15 | 7,4 | 19,6 | 20,1 | 20 | 40 | 26 | ||
15,2 | 2 | 7,3 | 17,85 | 18,3 | 20 | ||||||
14,35 | 2,5 | 7,25 | 16,3 | 16,8 | 20 | ||||||
13,5 | 3 | 7,25 | 14,75 | 14,2 | 20 | ||||||
12,7 | 3,5 | 7,2 | 13,1 | 13,6 | 20 | ||||||
11,9 | 4 | 7,15 | 11,7 | 12,2 | 20 | ||||||
25 | 22 | 1 | 7,85 | 9,1 | 27,4 | 27,9 | 14 | 28 | 18 | ||
21 | 1,5 | 9,05 | 25,7 | 26,2 | |||||||
20,2 | 2 | 8,95 | 24 | 24,5 | |||||||
19,8 | 2,5 | 8,9 | 22,5 | 28,0 | |||||||
18,4 | 3 | 8,85 | 21 | 21,5 | 15 | 30 | 20 | ||||
17,45 | 3,5 | 8,8 | 19,3 | 19,8 | |||||||
16,8 | 4 | 8,75 | 17,8 | 18,3 | |||||||
СКГ-40 | 15 | 12,15 | 1 | 4,5 | 5,45 | 14,45 | 14,9 | 30 | 60 | 40 | |
11 | 1,5 | 5,35 | 12,5 | 13,0 | 32 | 64 | 43 | ||||
10,15 | 2 | 5,25 | 10,9 | 11,4 | |||||||
9,3 | 2,5 | 5,25 | 9,35 | 9,8 | |||||||
8,5 | 3 | 5,20 | 8 | 8,5 | 33 | 66 | 44 | ||||
7,7 | 3,5 | 5,20 | 6,5 | 7,0 | |||||||
6,85 | 4 | 5,15 | 5 | 5,5 | |||||||
20 | 17,5 | 1 | 6,15 | 7,45 | 19,8 | 21,3 | 20 | 40 | 26 | ||
16,7 | 1,5 | 7,4 | 19,0 | 19,5 | |||||||
15,7 | 2 | 7,35 | 17,2 | 17,7 | |||||||
14,9 | 2,5 | 7,3 | 16,5 | 17,0 | |||||||
14,1 | 3 | 7,3 | 15,3 | 15,8 | |||||||
13,25 | 3,5 | 7,25 | 13,5 | 13,8 | |||||||
12,4 | 4 | 7,2 | 11,8 | 12,3 | |||||||
25 | 22,05 | 1 | 7,35 | 9 | 27,8 | 27,8 | 14 | 28 | 38 | ||
21,05 | 1,5 | 8,95 | 25,6 | 26,1 | |||||||
20,3 | 2 | 8,9 | 24,15 | 24,6 | 15 | 30 | 40 | ||||
19,5 | 2,5 | 8,9 | 22,7 | 23,2 | |||||||
18,55 | 3 | 8,85 | 21,1 | 21,6 | |||||||
17,75 | 3,5 | 8,8 | 19,7 | 20,2 | |||||||
16,9 | 4 | 8,75 | 18,1 | 18,6 | |||||||
СКГ-63 | 15 | 14,26 | 1 | 4,5 | 5,7 | 18,2 | 18,7 | 55 | 110 | 76 | |
13,84 | 1,5 | 5,75 | 17,1 | 17,6 | 53 | 106 | 73 | ||||
13,42 | 2 | 5,85 | 16,4 | 16,9 | 52 | 104 | 72 | ||||
13 | 2,5 | 6,95 | 15,6 | 16,1 | 50 | 100 | 69 | ||||
12,03 | 3 | 5,85 | 13,25 | 13,7 | 52 | 104 | 72 | ||||
10,66 | 3,5 | 5,7 | 11,15 | 11,6 | 55 | 110 | 76 | ||||
9,29 | 4 | 5,6 | 8,9 | 9,4 | 56 | 112 | 78 | ||||
30 | 28,06 | 1 | 6 | 9,05 | 35,6 | 36,1 | 25 | 50 | 35 | ||
27,64 | 1,5 | 9,1 | 34,6 | 35,1 | |||||||
27,22 | 2 | 9,2 | 33,8 | 34,3 | |||||||
25,8 | 2,5 | 9,1 | 33 | 33,5 | |||||||
25,83 | 3 | 9,05 | 31,5 | 32,0 | 26 | 52 | 36 | ||||
23,91 | 3,5 | 8,85 | 28,7 | 29,2 | |||||||
22,14 | 4 | 8,6 | 25,9 | 26,4 | |||||||
40 | 38,06 | 1 | 7 | 11,5 | 48,7 | 49,2 | 16,5 | 33 | 22 | ||
37,64 | 1,5 | 11,5 | 47,7 | 48,2 | |||||||
37,22 | 2 | 11,5 | 46,7 | 47,2 | |||||||
34,5 | 2,5 | 11,2 | 43,3 | 43,8 | 17 | 34 | 23 | ||||
32,08 | 3 | 10,8 | 39,8 | 40,3 | |||||||
29,86 | 3,5 | 10,55 | 36,3 | 36,8 | 19 | 38 | 26 | ||||
27,59 | 4 | 10,2 | 33,1 | 33,6 | |||||||
СКГ-100 | 20 | 18,76 | 1 | 6 | 7,65 | 23,3 | 23,8 | 68 | 136 | 90 | |
18,4 | 1,5 | 7,7 | 22,35 | 22,8 | |||||||
18 | 2 | 7,7 | 21,5 | 22,10 | |||||||
17,60 | 2,5 | 7,7 | 20,7 | 21,2 | |||||||
16,64 | 3 | 7,65 | 19 | 19,5 | |||||||
18,59 | 3,5 | 7,5 | 16,8 | 17,3 | |||||||
13,38 | 4 | 7,35 | 14 | 14,5 | |||||||
40 | 36,81 | 1 | 9,5 | 13,15 | 47,4 | 47,9 | 28 | 56 | 38 | ||
36,4 | 1,5 | 13,15 | 46,5 | 47,0 | |||||||
36 | 2 | 13,1 | 45,6 | 46,1 | |||||||
35,59 | 2,5 | 13,1 | 44,7 | 45,2 | |||||||
35,19 | 3 | 13,1 | 43,8 | 44,3 | |||||||
34,79 | 3,5 | 13 | 42,9 | 48,4 | |||||||
33,58 | 4 | 13 | 41,2 | 41,7 | |||||||
Пневмоколесные на временных опорах | К-255 | 15 | 9,9 | 1 | 4,5 | 5,15 | 11,75 | 12,25 | 19,9 | 39 | 19 |
8,8 | 1,5 | 5,05 | 9,95 | 10,45 | 20,7 | 41 | 18 | ||||
7,65 | 2 | 5 | 8 | 8,05 | 21,1 | 42 | 13 | ||||
6,65 | 2,5 | 4,95 | 6,3 | 6,8 | 21,5 | 43 | 10 | ||||
20 | 15,3 | 1 | 5,5 | 6,6 | 18,6 | 19,1 | 12,9 | 25 | 14 | ||
14,2 | 1,5 | 6,55 | 16,8 | 17,3 | 13,1 | 26 | 14 | ||||
13,1 | 2 | 6,5 | 14,8 | 15,3 | 13,3 | 26 | 13 | ||||
12 | 2,5 | 6,45 | 13 | 13,5 | 13,5 | 11 | |||||
10,8 | 3 | 6,4 | 10,95 | 11,45 | 13,8 | 27 | 9 | ||||
9,75 | 3,5 | 6,35 | 9,25 | 9,75 | 13,8 | 6 | |||||
8,65 | 4 | 6,25 | 7,4 | 7,9 | 14,2 | 28 | 4 | ||||
25 | 20 | 1 | 6,5 | 8,1 | 24,9 | 25,4 | 8,8 | 17 | 10 | ||
19,05 | 1,5 | 8,0 | 23,05 | 23,55 | 8,3 | 17 | 9 | ||||
18 | 2 | 8 | 21,3 | 21,8 | 9 | 8 | |||||
16,85 | 2,5 | 7,9 | 19,35 | 19,85 | 9,2 | 18 | 8 | ||||
15,55 | 3 | 7,8 | 17,2 | 17,7 | 9,4 | 7 | |||||
14,4 | 3,5 | 7,7 | 15,2 | 15,7 | 9,6 | 19 | 6 | ||||
13,4 | 4 | 7,65 | 13,65 | 14,15 | 9,7 | 19 | 6 | ||||
МКТ-40 | 15 | 14,75 | 1 | 3 | 4,74 | 17,65 | 18,15 | 35 | 70 | 46 | |
11,15 | 1,5 | 3 | 4,21 | 12,6 | 13,1 | 40 | 80 | 52 | |||
25 | 24,75 | 1 | 7,25 | 29,7 | 30,2 | 13,5 | 27 | 17 | |||
24,75 | 1,5 | 4 | 7,38 | 29,65 | 30,15 | 13 | 26 | ||||
22,85 | 2 | 7,1 | 27,3 | 27,8 | 14 | 28 | 18 | ||||
16,75 | 2,5 | 6,1 | 19 | 19,5 | 18 | 36 | 23 | ||||
11,75 | 3 | 5 | 5,27 | 12,2 | 12,7 | 22 | 44 | 28 | |||
35 | 34,75 | 1 | 9,5 | 44,5 | 45,0 | 7,5 | 15 | 10 | |||
34,75 | 1,5 | 9,6 | 43,6 | 44,1 | 7,5 | 15 | |||||
30,6 | 2 | 4,5 | 8,9 | 38,1 | 38,6 | 8,5 | 17 | 11 | |||
26,1 | 2,5 | 8 | 31,15 | 31,69 | 10 | 20 | 13 | ||||
21,1 | 3 | 7,26 | 24,2 | 24,7 | 11,5 | 23 | 15 | ||||
16,4 | 3,5 | 6,45 | 17,7 | 18,2 | 13 | 26 | 17 | ||||
11,2 | 4 | 5,75 | 10,5 | 11,0 | 13 | 26 |
При подъеме в два этапа аппарата, высота которого исключает возможность размещения его в подстреловом пространстве, в положении, близком к вертикальному, аппарат следует поднять краном на максимально возможный угол (50-60°), периодически подтягивая и выбирая слабину дотягивающей системы (канат или полиспаст). После того, как аппарат поднят краном на максимальный угол, натяжением дотягивающей системы снимают нагрузку с крана. Затем после проверки состояния якоря дотягивающей системы отцепляют крюк крана от аппарата. До нейтрального положения аппарат доводят дотягивающей системой. В период работы дотягивающей системы обязательно удерживать аппарат в плоскости подъема с помощью боковых расчалок.
|
