Указания по монтажу технологического оборудования самоходными стреловыми кранами (стр. 6 )

Способ следует применять для подъема аппарата, если он при изменении вылета крюка не размещается в подстреловой зоне или если подъем с изменением вылета крюка невозможен из-за недостаточной грузоподъемности крана.

Подъем по схеме рис. 14, в, г осуществляют попеременной работой механизма подъема крюка и передвижением крана параллельно плоскости подъема аппарата с постоянным вылетом крюка.

Если грузовысотные характеристики кранов позволяют использовать для монтажа аппаратов поворот платформы и изменение вылета крюка с передвижением крана, подъем аппарата по схеме рис. 14, г до нейтрального положения или до максимально возможного по грузовым параметрам кранов угла следует производить попеременной работой механизмов подъема груза и передвижением кранов с поворотом платформы.

Последующую установку аппарата в вертикальное положение осуществляют аналогично п. 4.22.

4.25. Подъем вертикального аппарата методом поворота вокруг шарнира двумя кранами без передвижения со строповкой за вершину (рис. 14, д, ж, рис. 20) и на расстоянии 2/3 высоты аппарата (рис. 21) применяют для аппаратов большого диаметра при наличии кранов суммарная паспортная грузоподъемность которых меньше массы аппарата.

В табл. 10 и 11 приведены максимальные параметры вертикальных аппаратов, которые могут быть подняты стреловыми кранами по схемам, показанным соответственно на рис. 20 и 21.

Технология подъема аппарата по схемам рис. 14, д, ж аналогична технологии монтажа аппаратов по схеме рис. 18.

4.26. Подъем вертикального аппарата методом поворота вокруг шарнира двумя кранами с передвижением со строповкой за вершину (рис. 14 и, з) следует применять для аппаратов больших диаметра и высоты, когда подъем аппарата, до нейтрального положения с одной стоянки крана невозможен.

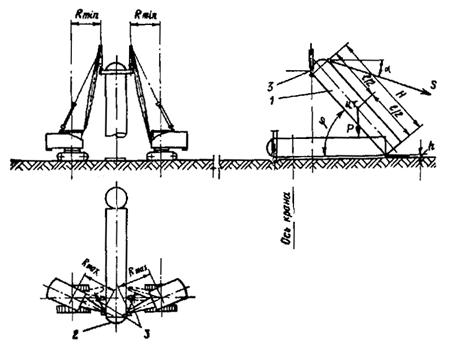

Рис. 20. Схема подъема аппарата спаренными кранами методом подхвата с подхватом снизу за вершину: 1 - положение аппарата в момент включения дотягивающей системы; 2 - тормозная оттяжка; 3 - боковые расчалки

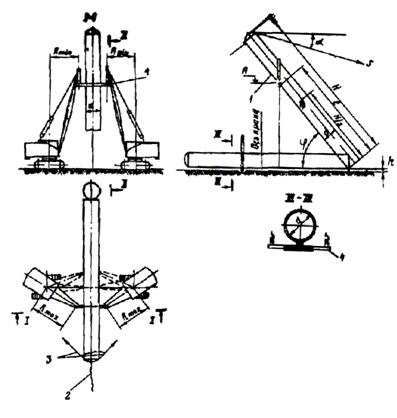

Рис. 21. Схема подъема аппарата спаренными кранами методом поворота с подхватом снизу на расстоянии 2/3 высоты аппарата: 1 - положение аппарата, при котором в работу включается дотягивающая система; 2 - тормозная оттяжка; 3 - боковые расчалки; 4 - траверса с шаровой опорой

Таблица 10

Максимальные параметры вертикальных аппаратов, которые могут быть подняты стреловыми кранам соответствующих типоразмеров по схеме рис. 20, а также значения усилий в дотягивающей системе (h = 0,2 м, j = 50°, a = 20°)

Типы кранов	Модель крана	Длина стрелы, м	Показатели
A, м	d, м	Rmin, м	Rmax, м	l, м	H, м	Q, т	P, т	S, тс
1	2	3	4	5	6	7	8	9	10	11	12
Гусеничные	МКГ-25	12,5	11,8	Не ограничен	3,8	4,7	14,65	15,1	20	80	52
	22,5	21,7	4,0		6,45	27,7	28,2	12	48	32
	32,5	31,6	5		8,5	40,75	41,2	7,5	30	39
	СКГ-30	15	14,25		5,0	5,9	18,15	18,65	27	108	70
	20	19,1	6,1		7,4	24,3	24,8	20	80	52
	25	23,9	7,3		9,2	30,6	31,1	14	56	37
	СКГ-40	15	15		4,5	5,6	18,35	18,85	29	116	72
	20	19,15	6,1		7,6	24,2	24,7	18,5	74	48
	25	23,95	7,3		9,15	30,3	30,8	14	56	37
	СКГ-63	15	14,7		4,5	5,6	18,3	18,8	55	220	140
	30	29,3	6,0		9,0	37,7	38,2	25	100	65
	40	39	7,0		4,35	50,7	51,2	16,5	66	43
	СКГ-100	20	19,1		6,0	7,4	24,4	24,9	69	276	182
	40	38,3	9,5		12,9	49,6	50,1	25	100	65
Пневмоколесные на временных опорах	МКТ-40	15	14,45		3,5	4,5	18,7	24,2	40	160	110
25	24,45	5,5	6,9		31,6	32,1	14	56	38
35	34,45	7	9,1		45,2	45,7	8	32	22

Таблица 11
