Указания по монтажу технологического оборудования самоходными стреловыми кранами (стр. 7 )

Максимальные параметры вертикальных аппаратов, которые могут быть подняты стреловыми кранами соответствующих типоразмеров по схеме рис. 21, а также значения усилий в дотягивающей системе (h = 0,2 м, j = 50°, a = 20°)

Типы кранов	Модель крана	Длина стрелы, м	Показатели
A, м	d, м	Rmin, м	Rmax, м	l, м	H, м	Q, т	P, т	S, тс
Гусеничные	МКГ-25	12,5	11,8	Не ограничен	3,8	4,7	14,65	22,0	20	53	34
	22,5	21,7	4,0		6,45	27,7	41,5	12	32	20
	32,5	31,6	5,0		8,5	40,75	61,1	7,5	20	13
	СКГ-30	15	14,25		5,0	5,9	18,15	27,2	27	72	46
	20	19,1	6,1		7,4	24,3	36,4	20	53	34
	25	23,9	7,3		9,2	30,6	45,9	14	37	24
	СКГ-40	15	15		4,5	5,6	18,35	27,5	29	77	50
	20	19,15	6,1		7,6	24,2	36,3	18,5	49	32
	25	23,95	7,3		9,15	30,3	45,4	14	37	24
	СКГ-63	15	14,7		4,5	5,6	18,3	27,4	55	146	84
	30	29,3	6,0		9,0	37,7	56,5	25	66	42
	40	39	7,0		11,35	50,7	76,0	16,5	44	29
	СКГ-100	20	19,1		6,0	7,4	24,4	36,6	69	184	17
	40	38,3	9,5		12,9	49,6	74,4	25	66	42
Пневмоколесные на временных опорах	МКТ-40	15	14,45		3,0	4,5	18,7	28,0	36	96	76
25	24,45	6,3	6,9		31,6	47,4	28	74	28
35	34,45	6,8	9,1		45,2	67,8	16	42	15

В. Подъем аппаратов кранами с расчаленными стрелами

4.27. Гусеничные краны с временно расчаленными стрелами используют для монтажа оборудования, масса которого превышает их паспортную грузоподъемность. Этот режим может быть применен, если можно разместить необходимые расчалки.

4.28. Краны с неманевренными расчаленными стрелами следует применять при монтаже технологического оборудования на низкие и высокие фундаменты, когда можно ограничиться выполнением краном рабочих операций подъема и опускания крюка, а также изменением его вылета.

Схема самоходного крана с неманевренной расчаленной стрелой представлена на рис. 22. Основные схемы использования кранов с неманевренными расчаленными стрелами приведены на рис. 23.

4.29. Краны с маневренными расчаленными стрелами следует применять для подъемов, при которых требуется также поворот платформы с грузом на крюке в пределах сектора, образованного продолжением горизонтальных проекций ветвей расчалки (сектор обслуживания). Сектор обслуживания в каждом конкретном случае назначают в зависимости от угла поворота платформы крана, необходимого для подъема технологического оборудования. Центральный угол сектора обслуживания не должен превышать 120°. Схема крана с маневренной расчаленной стрелой приведена на рис. 24. Краном с расчаленной маневренной стрелой можно поднимать оборудование методом скольжения и поворота вокруг шарнира (рис. 25).

4.30. В состав работ по подготовке кранов с расчаленными стрелами к монтажу наряду с указанными в общих требованиях (см. разд. 3) входят:

а) переоборудование оголовка стрелы при подъеме оборудования, масса которого превышает максимальную паспортную грузоподъемность крана;

б) сборка системы расчаливания стрелы;

в) крепление расчалки к стреле крана;

г) устройство временных якорей;

д) перевод крана в режим эксплуатации с расчаленной стрелой.

4.31. При подъеме на стреле наименьшей длины грузов, масса которых превышает максимальную паспортную грузоподъемность крана (для кранов СКГ-30, СКГ-40 при подъеме грузов массой более соответственно 30 и 40 т), оголовок стрелы необходимо переоборудовать: установить на верхней оси блока грузового полиспаста два дополнительных ролика (рис. 26) и соответственно перепасовать канат грузового полиспаста, а крюковой блок крана заменить пятирольным блоком БМ-50 грузоподъемностью 50 т. Конец каната грузового полиспаста следует запасовать либо на барабан лебедки основного подъема, либо при наличии конечного выключателя исключающего намотку на барабан лебедки вспомогательного подъема больше 65 м каната, один конец на барабан лебедки основного подъема, другой - на барабан вспомогательного подъема.

Рис. 22. Кран с неманевренной расчаленной стрелой:

1 - кран; 2 - расчалка; 3 - лебедка; 4 - якорь; 5 - уравнительный блок; 6 - полиспаст ветвей системы расчаливания; 7 - одноветвевая система расчаливания; 8 - двухветвевая;

9 - трехветвевая

Рис. 23. Схемы использования кранов с неманевренными расчаленными стрелами:

а - подъем вертикального аппарата одним краном методом скольжения; б - подъем вертикального аппарата двумя кранами методом скольжения; в - подъем горизонтального аппарата двумя кранами; г - перегрузка оборудования краном с железнодорожной платформы на трейлер

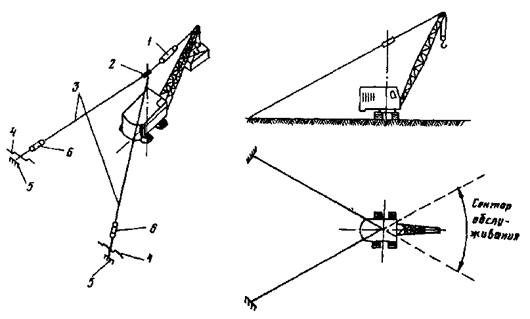

Рис. 24. Схема самоходного крана с маневровой расчаленной стрелой:
