Указания по монтажу технологического оборудования самоходными стреловыми кранами (стр. 9 )

Рис. 41. График зависимости усилий в ригеле от угла наклона стрелы и массы поднимаемого груза

Д. Подъем вертикальных аппаратов кранами с опирающимися стрелами (рис. 42)

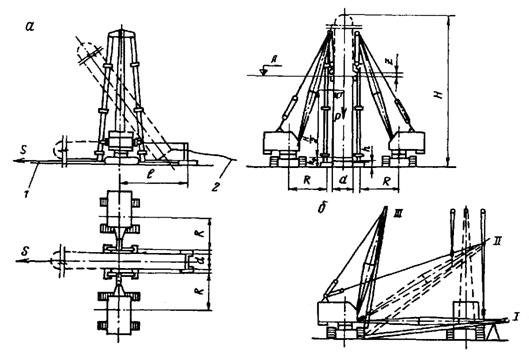

Рис. 42. Схема подъема аппарата кранами со стрелами, опирающимися на А-образные шевры: а - подъем аппарата; б - установка шевра;

1 - подтаскивающая система; 2 - тормозная оттяжка

4.71. Способ следует применять при установке методом скольжения в стесненных условиях технологического оборудования, масса которого значительно превышает суммарную паспортную грузоподъемность имеющихся кранов. Краны могут совершать при этом операцию подъема и опускания крюка.

Особенностью этого способа является возможность подъема оборудования и конструкций, высота которых может почти в два раза превышать высоту подъема крюков кранов.

4.72. Состав работ по подготовке кранов, монтажной площадки и монтажных элементов к подъему подобен составу подготовительных работ при использовании кранов со стрелами, соединенными ригелем (см. п. 4.57, 4.58, 4.64).

4.73. Кранами с опирающимися стрелами можно осуществлять подъем вертикальных аппаратов и металлоконструкций, параметры которых приведены в табл. 13.

Таблица 13

Максимальные параметры вертикальных аппаратов, которые могут быть подняты стреловыми кранами соответствующих типоразмеров по схеме рис. 42, а также значения усилий в подтаскивающей системе (h = 0,35 м, h0 = 0,6 м, Z = 1,5 м)

Модель крана	Длина стрелы, м	Показатели
A, м	R, м	d, м	H, м	l, м	Q, т	P, т	S, тс
1	2	3	4	5	6	7	8	9	10
МКГ-25	12,5	12,0	4	Не ограничен	18,8	9,9	25	50	1,3
	10,5	8	15,8		8,4	1,5
	7,0	12	8,8		4,9	2,5
	17,5	17,0	4,5		28,8	14,9	25	50	0,84
	16,0	8	26,8		13,9	0,90
	13,7	12,7	22,2		11,6	0,98
	22,5	22,0	5,2		38,8	19,9	25	50	0,63
	20,5	10	35,8		18,4	0,68
	18,5	14	31,8		16,4	0,76
	27,5	27,0	6		48,8	24,9	25	50	0,5
	25,7	10	46,2		23,6	0,53
	23,7	15	42,2		21,6	0,58
СКГ-30, СКГ-40	15	14,5	5	Не ограничен	23,8	12,4	50	100	2,0
14,5	5,5	23,8	12,4		2,0
14,3	6	23,4	12,2		2,02
14,0	7	22,8	11,9		2,1
13,5	8	21,8	11,4		2,2
12,5	10	19,8	10,4		2,4
10,7	12	16,2	8,6		2,9
СКГ-30, СКГ-40	20	19,0	6,6		32,8	16,9	50	100	1,48
18,1	10	31,0	16,0		1,56
15,6	14	26,0	13,5		1,85
11,2	18	17,2	9,1		2,7
25	23,6	8	42,0		21,5	50	100	1,16
22,0	13	38,8	19,9		1,25
17,5	19	29,8	15,4		1,62
15,6	21	26,0	13,5		1,85
СКГ-63	15	15,0	5		24,8	12,9	63	126	2,4
	14,6	6	24,0		12,5	2,5
	14,3	7	23,4		12,2	2,6
	14,0	8	22,8		11,9	2,64
	13,5	9	21,8		11,4	2,73
	13,0	10	20,8		10,9	2,9
	11,5	12	17,8		9,4	3,3
	25	24,2	6,8		43,2	22,1	63	126	1,41
	23,9	8	42,6		21,8	1,44
	23,7	9	42,2		21,6	1,45
	23,4	10	41,6		21,3	1,48
	23,1	11	41,0		21,0	1,5
	22,7	12	40,2		20,6	1,52
	21,7	14	38,2		19,6	1,6
СКГ-63	35	34,2	8	Не ограничен	63,2	32,1	63	126	0,98
33,7	9	62,2	31,6	0,99
33,6	10	62,0	31,5	1,0
33,3	11	61,4	31,2	1,1
33,0	12	60,8	30,9	1,2
32,0	15	58,8	29,9	1,5
31,2	17	57,2	29,1	1,8

4.74. Узел крепления шевра к стрелам кранов СКГ-30, СКГ-40 и МКГ-25 показан на рис. 43, а параметры шевров - в приложении 5.
