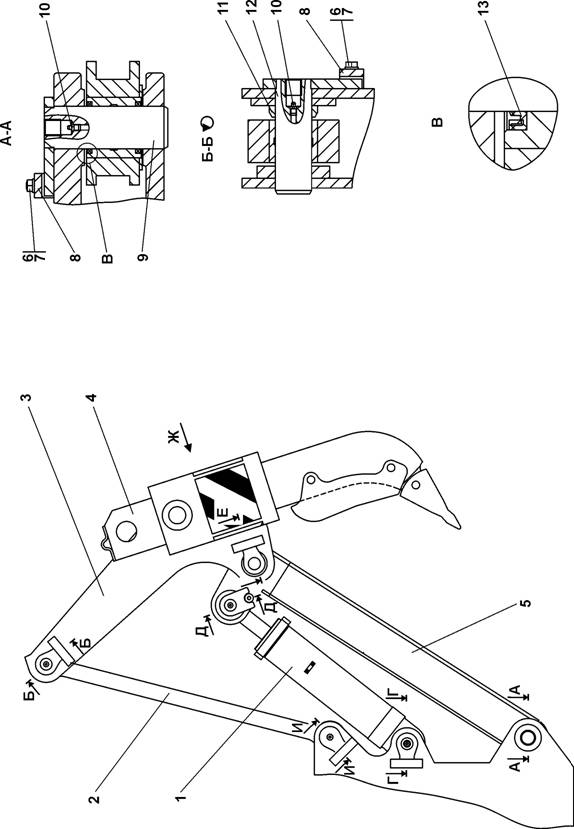

Навесное оборудование (стр. 10 )

Рисунок 7.13 Гидрозамок

Figure 7.13 Pilot-operated check valve

78СП Гидрозамок 08SP Pilot-operated check valve
№ рис. Fig. No	Designation		Q-ty per unit
УХЛ UKHL	Т
7.13	08СП(SP)	Гидрозамок	Pilot-operated check valve	´
	08-20СП -20SP	Гидрозамок	Pilot-operated check valve		´

	№ рис.	7.13
Fig. No
№ поз. Pos. No	Designation	Denomination	Quantity per unit
УХЛ UKHL	Т
1	37 5245	Пробка	Plug	1
	37 5245-20	Пробка	Plug		1
2		Кольцо ТУ	Ring ТU	1	1
3		Кольцо ТУ	Ring 2 ТU	1	1
4		Шарик 5,953-40 ГОСТ 3722-81	Ball 5.953-40 GOST 3722-81	1	1
5	28 0555	Болт М16´1,5-6g´55 ГОСТ 7796-70	Bolt М16´1.5-6g´55 GOSТ 7796-70	4
	28 0555-20	Болт М16´1,5-6g´55 ГОСТ 7796-70	Bolt М16´1.5-6g´55 GOSТ 7796-70		4
6		Шайба 16 ОТ ГОСТ 6402-70	Washer 16 ОТ GOSТ 6402-70	4	4
7		Кольцо ТУ	Ring ТU	2	2
8		Колпачок	Cap	1
	-20	Колпачок	Cap		1
9	15	Винт регулировочный	Adjustment screw	1
	15-20	Винт регулировочный	Adjustment screw		1
10		Контргайка	Lock nut	1
	-20	Контргайка	Lock nut		1
11	38 5350	Пружина	Spring	1
	38 5350-20	Пружина	Spring		1

	№ рис.	7.13
Fig. No
№ поз. Pos. No	Designation	Denomination	Quantity per unit
УХЛ UKHL	Т
12		Направляющая	Guide	1	1
13	29	Крышка	Cover	1
	29-20	Крышка	Cover		1
14	18	Пробка	Plug	1	1
15		Кольцо ТУ	Ring ТU	1	1
16		Кольцо ТУ	Ring ТU	2	2
17	44 0005	Шайба защитная	Protection washer	2	2
18		Седло	Seat	1	1
19		Толкатель	Pusher	2	2
20		Кольцо защитное	Protection washer	2	2
21		Кольцо ТУ	Ring ТU	1	1
22		Поршень	Piston	1	1
23		Шарик 26,988-40 ГОСТ 3722-81	Ball 26.988-40 GOSТ 3722-81	2	2
24	41	Корпус	Housing	1	1
25		Вкладыш	Insert	2	2
26	38 5582	Пружина	Spring	2	2
27	40	Штуцер ввертной	Screw union	1
	40-20	Штуцер ввертной	Screw union		1
28		Колпачок	Cap	3	3
29		Прокладка	Gasket	3
	-20	Прокладка	Gasket		3
30		Штуцер	Union	2
	20	Штуцер	Union		2
3		Кольцо ТУ	Ring ТU	2	2
32	8	Шайба защитная	Protection washer	1	1
33		Кольцо ТУ	Ring ТU	1	1
34	2	Кольцо защитное	Protection washer	1	1
35		Кольцо ТУ 00	Ring ТU	1	1
36	-01	Седло	Seat	1	1
