Навесное оборудование (стр. 9 )

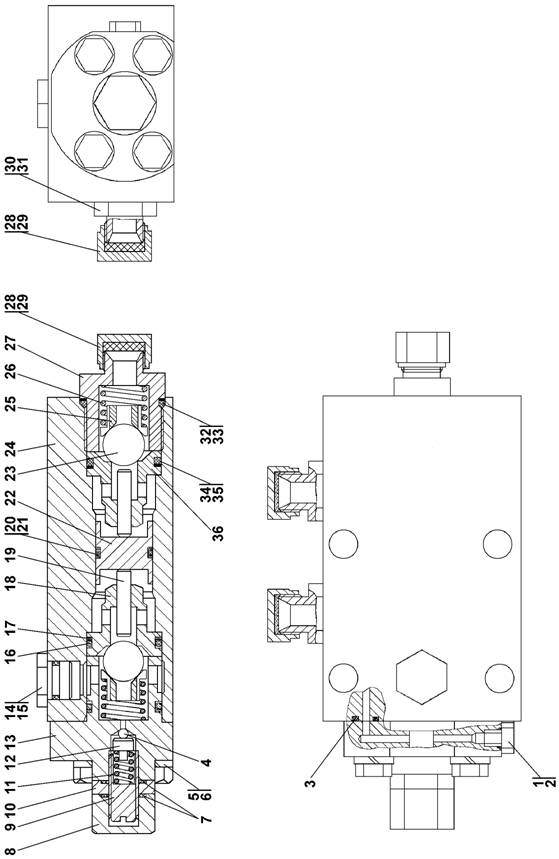

Рисунок 7.12 Гидрораскос Æ160

Figure 7.12 Hydraulic brace Æ160

2СП Гидрораскос Æ160 02SP Hydraulic brace Æ160
№ рис. Fig. No	Designation		Q-ty per unit
УХЛ UKHL	Т
7.12	02СП(SP)	Гидрораскос Æ160	Hydraulic brace Æ160	´
	02-20СП -20SP	Гидрораскос Æ160	Hydraulic brace Æ160		´

	№ рис.	7.12
Fig. No
№ поз. Pos. No	Designation	Denomination	Quantity per unit
УХЛ UKHL	Т
1	08	Скребок	Scraper	1	1
2		Кольцо ТУ	Ring ТU	4	4
3		Кольцо защитное	Protection ring	4	4
4	17	Втулка	Bushing	1
	17-20	Втулка	Bushing		1
5		Кольцо ТУ	Ring ТU	1	1
6		Кольцо защитное	Protection ring	1	1
7		Шайба 16 ОТ ГОСТ 6402-70	Washer 16 ОТ GOSТ 6402-70	8
		Шайба 16 ОТ ГОСТ 6402-70	Washer 16 ОТ GOSТ 6402-70		8
8	28 0570	Болт М16´1,5-6g´105 ГОСТ 7795-70	Bolt М16´1.5-6g´105 GOSТ 7795-70	4
	28 0570-20	Болт М16´1,5-6g´105 ГОСТ 7795-70	Bolt М16´1.5-6g´105 GOSТ 7795-70		4
9	08СП(SP)	Гидрозамок	Pilot-operated check valve	1
	08-20СП -20SP	Гидрозамок	Pilot-operated check valve		1
10	07СП(SP)	Трубопровод	Pipeline	1
	07-20СП -20SP	Трубопровод	Pipeline		1
11	06СП(SP)	Угольник	Angle piece	1
	06-20СП -20SP	Угольник	Angle piece		1

	№ рис.	7.12
Fig. No
№ поз. Pos. No	Designation	Denomination	Quantity per unit
УХЛ UKHL	Т
12	41 5431	Контргайка	Lock-nut	1
	41 5431-20	Контргайка	Lock-nut		1
13	13СП(SP)	Корпус	Housing	1	1
14	10-01	Гайка специальная	Special nut	1	1
15	68-01	Поршень	Piston	1	1
16		Кольцо ТУ	Ring ТU	1	1
17	2	Кольцо защитное	Protection ring	2	2
18		Кольцо уплотнительное	Sealing ring	2	2
19		Кольцо 1 ТУ	Ring 140-155-85 ТU	2	2
20		Кольцо опорно-направляющее поршневое Е21Т,0 ТУ (допускается замена на дет. поз.21)	Rod guide-supporting ring Е21Т,0 ТU (replacement for pos. 21 allowed)	2	2
21		Втулка опорная (допускается замена на дет. поз.20)	Bearing bushing (replacement for pos. 20 allowed)	2	2
22		Кольцо ТУ	Ring ТU	1	1
23		Шайба защитная	Protection washer	1	1
24	67	Крышка	Cover	1	1
25		Кольцо опорно-направляющее штоковое Е22Т,5 ТУ	Rod guide-supporting ring Е22Т.5 ТU	2	2
26	28 0535	Болт М16´1,5-6g´38 ГОСТ 7796-70	Bolt М16´1.5-6g´38 GOSТ 7796-70	4
	28 0535-20	Болт М16´1,5-6g´38 ГОСТ 7796-70	Bolt М16´1.5-6g´38 GOSТ 7796-70		4
27	01-09	Шток	Rod	1
		Шток	Rod		1
28	-10	Кольцо С90хр ГОСТ	Ring С90khr GOSТ	2
	-20	Кольцо С90хр ГОСТ	Ring С90khr GOSТ		2

	№ рис.	7.12
Fig. No
№ поз. Pos. No	Designation	Denomination	Quantity per unit
УХЛ UKHL	Т
29		Подшипник ШСЛ-60 ТУ 37.553.130-90	Bearing SHSL-60 ТU 37.553.130-90	2	2
30	28 0930	Болт М30´2-6g´80 ГОСТ 7798-70	Bolt М30´2-6g´80 GOSТ 7798-70	4
	28 0930-20	Болт М30´2-6g´80 ГОСТ 7798-70	Bolt М30´2-6g´80 GOSТ 7798-70		4
31	31 5412	Шайба	Washer	4	4
32	-04СП(SP)	Грязесъемник 3-d ГОСТ	Dirt remover 3-d GOST	1	1
33		Грязесъемник Е50-А-063-12 ТУ	Dirt remover Е50-А-063-12 ТU	1	1
34		Кольцо ТУ	Ring ТU	1	1
35	09-01	Кольцо уплотнительное	Sealing ring	1	1
36		Уплотнение штоковое Е ТУ	Rod sealing Е ТU	1	1
