Навесное оборудование (стр. 13 )

Рисунок 7.17 Гидросистема рыхлительного оборудования

Figure 7.17 Ripper equipment hydraulic system

7.13 00СП Гидросистема рыхлительного оборудования 00SP Ripper equipment hydraulic system
№ рис. Fig. No	Designation		Q-ty per unit
УХЛ UKHL	Т
7.17	00СП(SP)	Гидросистема рыхлительного оборудования	Ripper equipment hydraulic system	´
	00-20СП -20SP	Гидросистема рыхлительного оборудования	Ripper equipment hydraulic system		´

	№ рис.	7.17
Fig. No
№ поз. Pos. No	Designation	Denomination	Quantity per unit
УХЛ UKHL	Т
1	СП(SP)	Рукав Æ25	Hose Æ25	1
	-20СП(SP)	Рукав Æ25	Hose Æ25		1
2	-14СП(SP)	Рукав Æ25	Hose Æ25	1
	-14-20СП -20SP	Рукав Æ25	Hose Æ25		1

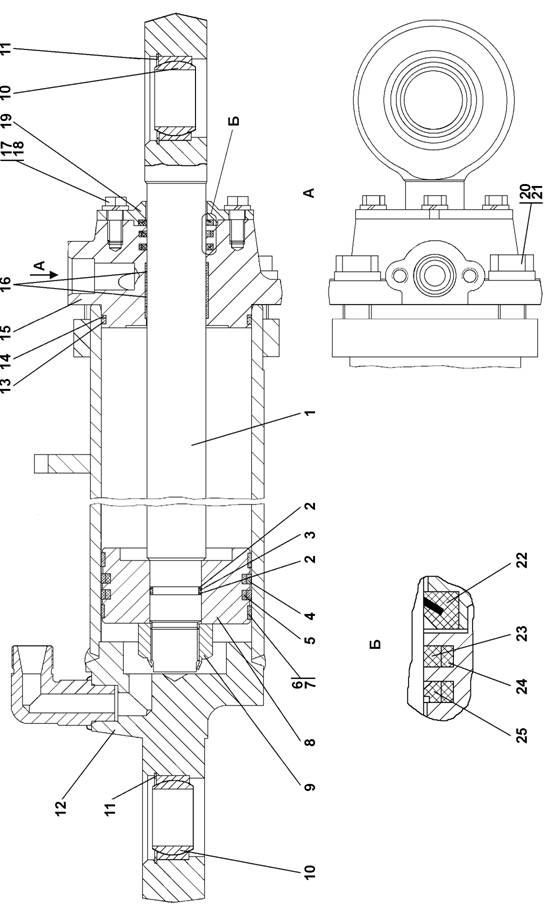

3	02СП(SP)	Гидроцилиндр Æ160	Hydraulic cylinder Æ160	1
	02-20СП -20SP	Гидроцилиндр Æ160	Hydraulic cylinder Æ160		1
4	012001-97-514СП(SP)	Трубопровод	Pipeline	1
	012001-97-514-20СП -20SP	Трубопровод	Pipeline		1
5	012001-97-513СП(SP)	Трубопровод	Pipeline	1
	012001-97-513-20СП -20SP	Трубопровод	Pipeline		1
6	01119 -12СП(SP)	Рукав Æ20	Hose Æ20	2
	01119 -12-20СП(SP)	Рукав Æ20	Hose Æ20		2
7	012001-97-512СП(SP)	Трубопровод	Pipeline	1
	012001-97-512-20СП -20SP	Трубопровод	Pipeline		1
8		Кольцо защитное	Protection ring	2	2
9		Кольцо ТУ	Ring ТU	2	2
10	64	Фланец	Flange	2
	64-20	Фланец	Flange		2

	№ рис.	7.17
Fig. No
№ поз. Pos. No	Designation	Denomination	Quantity per unit
УХЛ UKHL	Т
11	02 -07СП(SP)	Гидроцилиндр Æ160	Hydraulic cylinder Æ160	1
	02 -07-20СП(SP)	Гидроцилиндр Æ160	Hydraulic cylinder Æ160		1
12	012001-97-515 -01СП(SP)	Трубопровод	Pipeline	1
	012001-97-515 -01-20СП(SP)	Трубопровод	Pipeline		1
13	28 0544	Болт М16´1,5-6g´45 ГОСТ 7796-70	Bolt М16´1.5-6g´45 GOSТ 7796-70	4
	28 0544-20	Болт М16´1,5-6g´45 ГОСТ 7796-70	Bolt М16´1.5-6g´45 GOSТ 7796-70		4
14		Шайба 16 ОТ ГОСТ 6402-70	Washer 16 ОТ GOSТ 6402-70	5	5
15	28 0166	Болт М8-6g´75 ГОСТ 7796-70	Bolt М8-6g´75 GOSТ 7796-70	1
	28 0166-20	Болт М8-6g´75 ГОСТ 7796-70	Bolt М8-6g´75 GOSТ 7796-70		1
16	93	Бугель	Stirrup	2
	593-20	Бугель	Stirrup		2
17		Гайка М8 ГОСТ 5915-70	Nut М8 GOSТ 5915-70	1	1
18		Шайба 8Т ГОСТ 6402-70	Washer 8Т GOSТ 6402-70	3	3
19		Шайба 8 ГОСТ (допускается замена на поз.20)	Washer 8 GOSТ (replacement for pos. 20 allowed)	1	1
20	31 0150	Шайба 8 ГОСТ (допускается замена на поз.19)	Washer 8 GOSТ (replacement for pos. 19 allowed)	1
	31 0150-20	Шайба 8 ГОСТ	Washer 8 GOSТ		1
21	87	Планка	Strip	1
	87-20	Планка	Strip		1
22	31 0270	Шайба 16 ГОСТ (допускается замена на поз.23)	Washer 16 GOSТ (replacement for pos. 23 allowed)	1
	31 0270-20	Шайба 8 ГОСТ	Washer 8 GOSТ		1
23		Шайба 16 ГОСТ (допускается замена на поз.22)	Washer 16 GOSТ (replacement for pos. 22 allowed)	1	1

	№ рис.	7.17
Fig. No
№ поз. Pos. No	Designation	Denomination	Quantity per unit
УХЛ UKHL	Т
24	28 0515	Болт М16´1,5-6g´25 ГОСТ 7796-70	Bolt М16´1.5-6g´25 GOSТ 7796-70	1
	28 0515-20	Болт М16´1,5-6g´25 ГОСТ 7796-70	Bolt М16´1.5-6g´25 GOSТ 7796-70		1
25		Болт М8-6g´40 ГОСТ 7795-70	Bolt М8-6g´40 GOSТ 7795-70	2	2
26		Бугель	Stirrup	1
	-20	Бугель	Stirrup		1
