Навесное оборудование (стр. 16 )

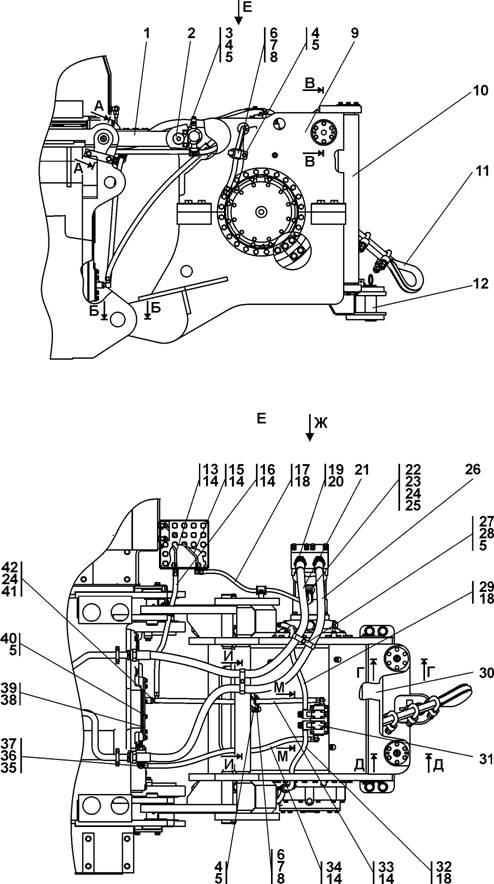

Рисунок 7.20 Оборудование рыхлительное

Figure 7.20 Ripper equipment

	№ рис.	7.20
Fig. No
№ поз. Pos. No	Designation	Denomination	Quantity per unit
УХЛ UKHL	Т
1	46-98-2	Планка	Strip	10
		Планка	Strip		10
2	28 0521	Болт М16-6g´30 ГОСТ 7796-70	Bolt М16-6g´30 GOSТ 7796-70	22
	28 0521-20	Болт М16-6g´30 ГОСТ 7796-70	Bolt М16-6g´30 GOSТ 7796-70		22
3		Шайба 16.ОТ ГОСТ 6402-70	Washer 16.ОТ GOSТ 6402-70	22	22
4		Масленка 1.2Ц6хр ГОСТ	Oiler 1.2Ts6khr GOSТ	12
		Масленка 1.2Кд6хр ГОСТ	Oiler 1.2 Kd6khr GOSТ		12
5	-03	Кольцо	Ring	4	4
6	0СП(SP)	Палец	Pin	4	4
7		Кольцо	Ring	6	6
8	0 -02СП(SP)	Палец	Pin	2	2
9	31 5256	Шайба	Washer	2
	31 5256-20	Шайба	Washer		2
10	0СП(SP)	Палец	Pin	2	2
11	ТМСП(SP)	Манжета	Collar	8	8
12		Палец	Pin	1	1
13		Кольцо	Ring	5	5
14		Штифт	Dowel	1	1
15		Шплинт 4´25 ГОСТ 397-79	Cotter pin 4´25 GOSТ 397-79	1	1

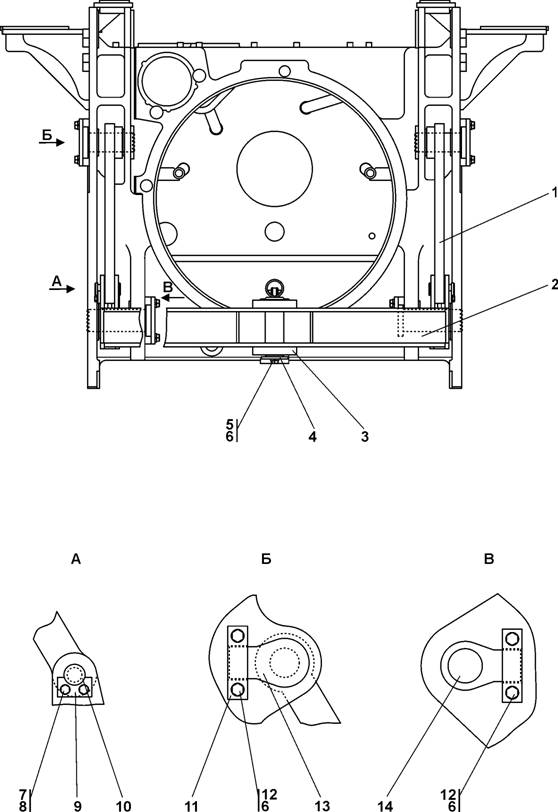

Рисунок 7.21 Установка прицепного устройства

Figure 7.21 Hitch mounting

7СП Установка прицепного устройства SP Hitch mounting
№ рис. Fig. No	Designation		Q-ty per unit
УХЛ UKHL	Т
7.21	1512-51-1СП(SP)	Установка прицепного устройства	Hitch mounting	´
	1512СП(SP)	Установка прицепного устройства	Hitch mounting		´

	№ рис.	7.21
Fig. No
№ поз. Pos. No	Designation	Denomination	Quantity per unit
УХЛ UKHL	Т
1	СП(SP)	Тяга	Tie-rod	2
	20СП(SP)	Тяга	Tie-rod		2
2	1512-51-11СП(SP)	Балка	Beam	1
	1512СП(SP)	Балка	Beam		1
3	4СП(SP)	Палец	Pin	1
	4-20СП -20SP	Палец	Pin		1
4		Планка	Strip	1	1
5	28 0520	Болт М16´1,5-6g´30 ГОСТ 7796-70	Bolt М16´1.5-6g´30 GOST 7796-70	1
	28 0520-20	Болт М16´1,5-6g´30 ГОСТ 7796-70	Bolt М16´1.5-6g´30 GOST 7796-70		1
6		Шайба 16 ОТ ГОСТ 6402-70	Washer 16 OT GOST 6402-70	9	9
7+		Болт М12-6g´20 ГОСТ 7796-70	Bolt М12-6g´20 GOST 7796-70	4	4
8		Шайба 12 ГОСТ 6402-70	Washer 12 GOST 6402-70	4	4
9	8	Планка	Strip	2
	8-20	Планка	Strip		2
10	7-01	Палец	Pin	2
	7-01-20	Палец	Pin		2
11	46-98-2	Планка	Strip	4
		Планка	Strip		4
12	28 0521	Болт М6-6g´30 ГОСТ 7796-70	Bolt М6-6g´30 GOST 7796-70	8
	28 0521-20	Болт М6-6g´30 ГОСТ 7796-70	Bolt М6-6g´30 GOST 7796-70		8
13	СП(SP)	Палец	Pin	2	2
14	01СП(SP)	Палец	Pin	2	2
