Навесное оборудование (стр. 12 )

Рисунок 7.15 Оборудование рыхлительное

Figure 7.15 Ripper equipment

	№ рис.	7.15
Fig. No
№ поз. Pos. No	Designation	Denomination	Quantity per unit
УХЛ UKHL	Т
1	46-98-2	Планка	Strip	10
		Планка	Strip		10
2	28 0521	Болт М16-6g´30 ГОСТ 7796-70	Bolt М16-6g´30 GOSТ 7796-70	22
	28 0521-20	Болт М16-6g´30 ГОСТ 7796-70	Bolt М16-6g´30 GOSТ 7796-70		22
3		Шайба 16 ОТ ГОСТ 6402-70	Washer 16 ОТ GOSТ 6402-70	22	22
4		Масленка 1.2Ц6хр ГОСТ	Oiler 1.2Ts6khr GOSТ	12
		Масленка 1.2Кд6хр ГОСТ	Oiler 1.2 Kd6khr GOSТ		12
5	-03	Кольцо	Ring	4	4
6	0СП(SP)	Палец	Pin	4	4
7		Кольцо	Ring	6	6
8	0 -02СП(SP)	Палец	Pin	2	2
9	31 5256	Шайба	Washer	2
	31 5256-20	Шайба	Washer		2
10	0СП(SP)	Палец	Pin	2	2
11	ТМСП(SP)	Манжета	Collar	8	8
12		Палец	Pin	3	3
13		Кольцо	Ring	15	15
14		Штифт	Dowel	3	3
15		Шплинт 4´25 ГОСТ 397-79	Cotter pin 4´25 GOSТ 397-79	3	3

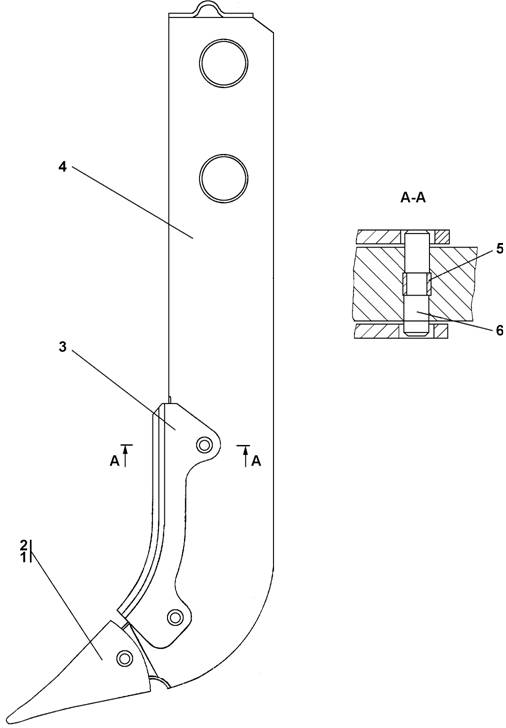

Pисунок 7.16 Зуб

Figure 7.16 Tooth

7.12 20СП/-01СП Зуб 20SP/-01SP Tooth
№ рис. Fig. No	Designation		Q-ty per unit
УХЛ UKHL	Т
7.16	20СП(SP)	Зуб*	Tooth*	´
	20-20СП -20SP	Зуб	Tooth		´
	20 -01СП(SP)	Зуб**	Tooth**	´
	20 -01-20СП(SP)	Зуб	Tooth		´

ПРИМЕЧАНИЕ Note

* - входит в 20СП **- входит в 20-01СП * - included into 20SP **- included into 20-01SP

	№ рис.	7.16
Fig. No
№ поз. Pos. No	Designation	Denomination	Quantity per unit
УХЛ UKHL	Т
1		Наконечник (допускается замена на поз.2)	Tip (replacement for pos. 2 allowed)	1
	0	Наконечник	Tip		1
2	СП(SP)	Наконечник (допускается замена на поз.1)	Tip (replacement for pos. 1 allowed)	1
	-20СП(SP)	Наконечник	Tip		1
3		Накладка	Strap	1
	-20	Накладка	Strap		1
4	80СП(SP)	Стойка*	Post *	1
	80-20СП -20SP	Стойка	Post		1
	80- -01СП(SP)	Стойка**	Post**	1
	80 -01-20СП(SP)	Стойка	Post		1
5		Кольцо	Ring	3
	0	Кольцо	Ring		3
6		Палец	Pin	3
	0	Палец	Pin		3
