Навесное оборудование (стр. 24 )

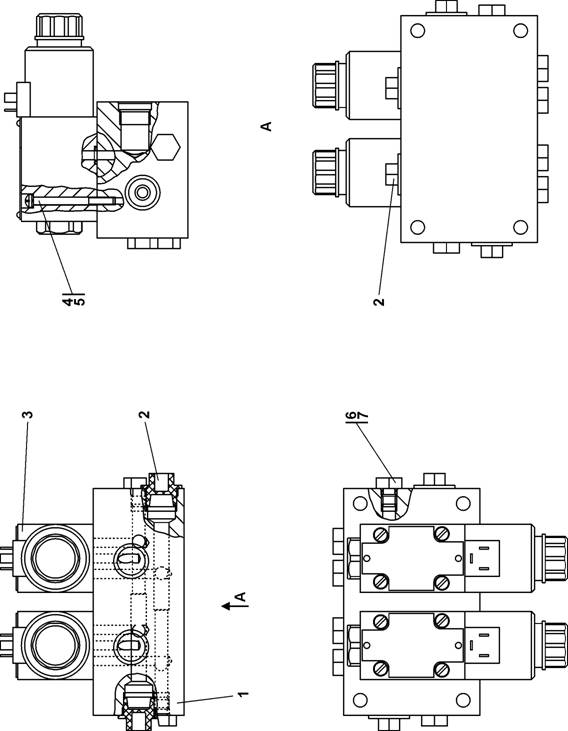

Рисунок 7.30 Клапан

Figure 7.30 Valve

7СП Клапан 6SP Valve
№ рис. Fig. No	Designation		Q-ty per unit
УХЛ UKHL	Т
7.30	313512-26-16СП(SP)	Клапан	Valve	´
	313512-26-16-20СП(SP)	Клапан	Valve		´

	№ рис.	7.30
Fig. No
№ поз. Pos. No	Designation	Denomination	Quantity per unit
УХЛ UKHL	Т
1		Плита	Plate	1	1
2	44 0057	Заглушка	End plug	4	4
3		Клапан 4WE606X/ EG24N9K4	Valve 4WE606X/ EG24N9K4	2	2
4	35 0380-01	Винт	Screw	8
	35	Винт	Screw		8
5		Шайба 5 ГОСТ 6402-70	Washer 5 GOSТ 6402-70	8	8
6	37 5245	Пробка	Plug	6	6
7		Кольцо 2-ФСИ-80М ТУ	Ring 2-FSI-80М ТU	6	6
