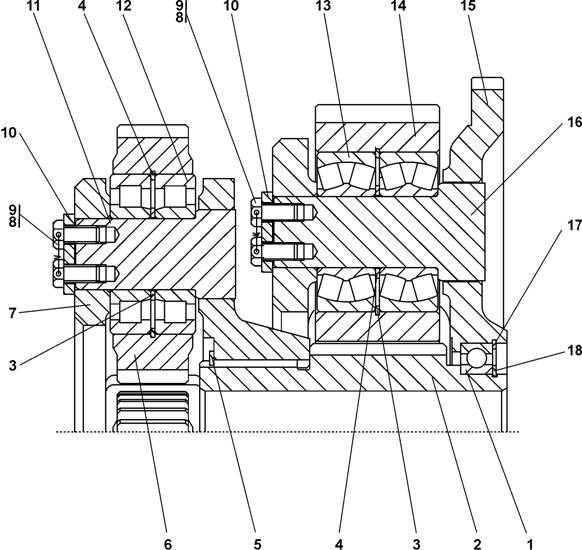

Рисунок 7.28 Механизм планетарный

Figure 7.28 Planetary train

7.21 СП Механизм планетарный SP Planetary train
№ рис. Fig. No	Designation		Q-ty per unit
УХЛ UKHL	Т
7.28	СП(SP)	Механизм планетарный	Planetary train	´	´

	№ рис.	7.28
Fig. No
№ поз. Pos. No	Designation	Denomination	Quantity per unit
УХЛ UKHL	Т
1		Подшипник 113 ГОСТ 8338-75	Bearing 113 GOSТ 8338-75	1	1
2		Шестерня	Gear	1	1
3		Кольцо	Ring	7	7
4		Кольцо С90 ГОСТ	Ring С90 GOSТ	7	7
5		Кольцо С80 ГОСТ	Ring С80 GOSТ 13940-86	1	1
6		Сателлит	Satellite gear	3	3
7		Водило	Carrier	1	1
8		Проволока 1,6-0-С ГОСТ 3282-74	Wire 1.6-0-С GOSТ 3282-74	0,8м	0,8м
9	28 5221	Болт	Bolt	14	14
10		Опора	Support	7	7
11		Ось	Axle	3	3
12		Подшипник 42308ЛМ ГОСТ 8328-75	Bearing 42308ЛМ GOSТ 8328-75	6	6
13		Подшипник 53608 ГОСТ	Bearing 53608 GOSТ	8	8
14		Сателлит	Satellite gear	4	4
15		Водило	Carrier	1	1
16		Ось	Axle	4	4
17	58 0765	Кольцо С100 ГОСТ	Ring С100 GOSТ	1	1
18	58 5630	Кольцо	Ring	1	1
