Технические условия (ТУ) (стр. 1 )

Настоящие технические условия (ТУ) распространяются на насосы скважинные штанговые и опоры замковые к ним, именуемые в дальнейшем по тексту «насосы» и «опоры», изготавливаемые для нужд народного хозяйства Украины и для поставок на экспорт.

Насосы предназначены для откачивания из нефтяных скважин жидкости с обводнённостью до 99%, с температурой до 4030К (1300С), с содержанием механических примесей до 1,3 г/л, минерализацией воды до 10 г/л, вязкостью не более 0,025 Па, с содержанием свободного газа по объёму не более 15 %, сероводорода до 50 мг/л, с концентрацией ионов водорода рН от 4,2 до 8.

Замковые опоры механического типа предназначены для фиксирования вставных насосов в колонне насосно-компрессорных труб (НКТ).

Насосы, изготавливаемые по настоящим техническим условиям по конструкции, применяемым материалам, требованиям к изготовлению, испытаниям, упаковке и обозначениям соответствуют требованиям международного стандарта API Spec. 11AX, стандарта ГОСТ Р и учитывают особенности скважинного оборудования (трубы НКТ, глубинно-насосные штанги и т. д.), используемого и производимого на территории Украины и странах СНГ.

Настоящие технические условия гармонизированы с ГОСТ Р и стандартом API Spec 11 AX.

Сведения о гармонизации изложены в приложении Г.

Климатическое исполнение насосов и опор УХЛ, категория размещения 5 по ГОСТ 15150.

Требования, обеспечивающие безопасность для жизни и здоровья людей и охраны окружающей природной среды, указаны в разделе 2.

Все требования настоящих технических условий являются обязательными.

Технические условия могут быть использованы при ремонте насосов.

Технические условия пригодны для достижения целей сертификации в системе УкрСЕПРО.

Перечень ссылочных нормативных документов, на которые даны ссылки по тексту в настоящих технических условиях, приведен в приложении Б.

Технические условия необходимо проверять регулярно, но не реже одного раза в пять лет после придания им законности или последней проверки, если не возникает необходимость проверить раньше, в случаях принятия нормативно-правовых актов соответствующих национальных (межгосударственных) стандартов или других нормативных документов, которыми регламентированы другие требования, чем установленные в ТУ.

1 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1 Общие требования

1.1.1 Насосы и опоры замковые к ним при поставке в страны СНГ и на экспорт должны соответствовать требованиям ГОСТ Р , стандарта API Spec 11 AX и настоящих технических условий и комплекта конструкторской документации.

1.2 Основные параметры и размеры насосов

1.2.1 Насосы изготавливаются с цельным толстостенным цилиндром, удлинительными патрубками, металлическим плунжером и шариковыми клапанами.

1.2.2 По конструктивному исполнению насосы изготавливаются следующих типов:

- насосы вставные – НВ

- насосы невставные (трубные) – НН

Вставной насос – это насос, цилиндр которого опускается в скважину и извлекается из скважины на колонне насосных штанг.

Невставной (трубный) насос – это насос, цилиндр которого опускается в скважину и извлекается из скважины на колонне насосно-компрессорных труб или на колонне насосных штанг.

По способу крепления в колонне НКТ изготавливаются насосы следующих типов:

НВ1Б - насосы вставные с замком наверху с креплением в опорах ОМ;

НВ2Б - насосы вставные с замком внизу с креплением в опорах ОМ;

НВ3Б - насосы вставные с замком вверху с креплением в опорах НМ по стандарту API Spec. 11AX;

НВ4Б - насосы вставные с замком внизу с креплением в опорах НМ по стандарту API Spec. 11AX;

НН1Б - невставные (трубные) с неизвлекаемым всасывающим клапаном (со сбивным винтом)

НН2Б - невставные (трубные) с ловителем;

НН1АБ - невставные (трубные) с неизвлекаемым всасывающим клапаном, автосцепом и сливным устройством;

1.2.3 По конструктивному исполнению цилиндры изготавливаются следующих типов:

- цилиндр цельный, толстостенный с упрочнением внутренней поверхности азотированием;

- цилиндр цельный, толстостенный с упрочнением внутренней поверхности твердым хромовым покрытием.

1.2.4 По конструктивному исполнению плунжеры изготавливаются следующих типов:

- цельные или составные, с кольцевыми канавками и упрочнением наружной поверхности методом напыления порошком износостойкого сплава;

- цельные или составные, с кольцевыми канавками и упрочнением наружной поверхности хромовым покрытием;

- короткие, с рабочими втулками и упрочнением наружной поверхности втулок методом напыления порошком износостойкого сплава.

1.2.5 По способу присоединения плунжеры изготавливаются следующих типов:

- с наружной присоединительной резьбой (цельные, составные и короткие);

- с внутренней присоединительной резьбой (цельные и составные);

1.2.6 Клапанные узлы насосов выпускаются следующих исполнений:

а) по применяемости:

- всасывающие клапаны насосов со сбивным штифтом НН1Б;

- всасывающие клапаны насосов НН2Б;

- всасывающие клапаны остальных типов насосов.

б) по типу корпуса:

- открытые (жидкость проходит через отверстия в стенке корпуса);

- закрытые (стенки корпуса не имеют отверстий).

в) по количеству пар «седло-шарик»

- одинарные;

- сдвоенные.

г) по назначению:

- нагнетательные;

- всасывающие.

д) по условному диаметру насоса:

-27, 32, 38, 44, 57, 70, 95

1.2.7 По конструктивному исполнению пары «седло-шарик» изготавливаются следующих типов:

- SS – с цилиндрическим седлом из нержавеющей стали марки 30Х13 (40Х13) и шариком из стали 95Х18Ш

- ST – с цилиндрическим седлом и шариком из кобальтового сплава (стеллит)

- TC – с цилиндрическим седлом и шариком из твердого сплава (карбид хрома, вольфрама, титана)

1.2.8 Основные размеры и масса насосов должны соответствовать значениям, указанным на рисунках 1, 2 и 3 и в таблицах 1, 2 и 3, а основные параметры - в таблице 4.

1.2.9 Структура условного обозначения насосов

ХХХХ Х ХХ – ХХ – Х – Х – Х – ХХ

Обозначение настоящих ТУ

Тип нижнего удлинителя: 2, 3

Тип верхнего удлинителя: 2, 3

Тип плунжера: 4, 5, 6, 1,5В, 2В

Тип цилиндра: 10, 11, 12, 14

Условный диаметр цилиндра, мм: 27, 32, 38, 44, 57, 70, 95

Конструктивное исполнение насоса по толщине

стенки цилиндра: Б - толстостенный

Тип насоса: НВ1,НВ2, НВ3, НВ4, НН1, НН2, НН1А

Пример записи обозначения вставного насоса с верхним расположением замка, с толстостенным цилиндром, с условным диаметром цилиндра 32 мм, типом цилиндра 12, типом плунжера 4, типом верхнего удлинителя 2, типом нижнего удлинителя 2:

Насос НВ1Б 32 – 12 – 4 – 2 – 2 ТУ У 29.001:2007.

Пример записи обозначения этого же насоса после выполнения ремонта:

Насос НВ1Б-Р 32 – 12 – 4 – 2 – 2 ТУ У 29.001:2007.

НВ1Б НВ2Б

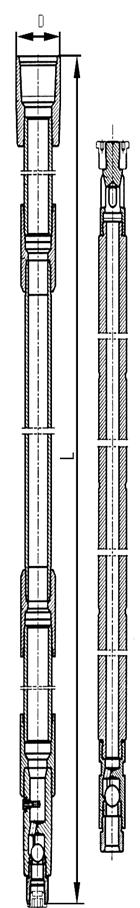

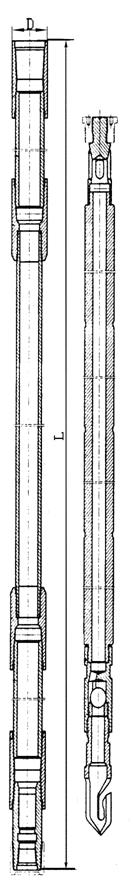

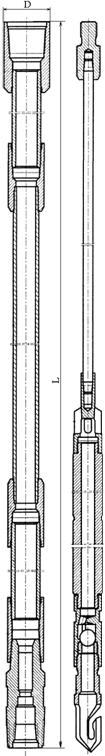

Рисунок 1- Насосы вставные НВ1Б и НВ2Б

Таблица 1 – Габаритные размеры и масса насосов НВ1Б и НВ2Б

Условное обозначение насосов	Габаритные размеры, не более	Масса, кг, не более
L, мм	D, мм
НВ1Б 27 – 10 – 1,5В – 2 – 2	4830	44,7	32,6
НВ1Б 27 – 12 – 4 – 2 – 2	5430		34,7
НВ1Б 27 – 14 – 4 – 2 – 2	6030		36,8
НВ1Б 27 – 14 – 6 – 3 – 3	6030		36,84
НВ1Б 32 – 10 – 1,5В – 2 – 2	4850		37,5
НВ1Б 32 – 12 – 4 – 2 – 2	5450		40,8
НВ1Б 32 – 12 – 4 – 2 – 3	5450		40,8
НВ1Б 32 – 14 – 4 – 2 – 2	6050		44,3
НВ1Б 32 – 14 – 5 – 2 – 2	6050		44,3
НВ1Б 32 – 14 – 5 – 2 – 3	6050		44,3
НВ1Б 32 – 14 – 6 – 3 – 3	6050		44,8
НВ1Б 38 – 10 – 1,5В – 2 – 2	4850	57,4	45,1
НВ1Б 38 – 12 – 4 – 2 – 2	5450		48,5
НВ1Б 38 – 12 – 4 – 2 – 3	5450		48,5
НВ1Б 38 – 14 – 5 – 2 – 2	6050		51,7
НВ1Б 38 – 14 – 5 – 2 – 3	6050		51,7
НВ1Б 44 – 10 – 1,5В – 2 – 2	4850		48,3
НВ1Б 44 – 12 – 4 – 2 – 2	5450		51,5
НВ1Б 44 – 12 – 4 – 2 – 3	5450		51,5
НВ1Б 44 – 14 – 4 – 2 – 2	6050		54,9
НВ1Б 44 – 14 – 5 – 2 – 3	6050		57,0
НВ1Б 44 – 14 – 6 – 3 – 3	6050		59,4
НВ2Б 32 – 10 – 1,5В – 2 – 2	4900	44,7	38,5
НВ2Б 32 – 12 – 4 – 2 – 2	5500	41,2
НВ2Б 44 – 10 – 1,5В – 2 – 2	4900	48,7
НВ2Б 44 – 12 – 4 – 2 – 2	5500	52,1

НВ3Б НВ4Б

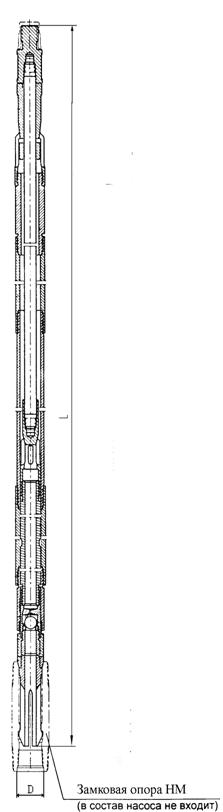

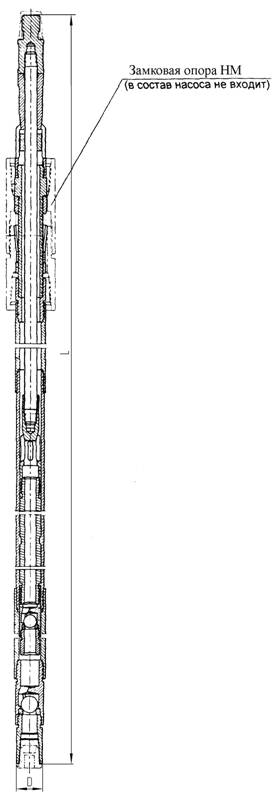

Рисунок 2 - Насосы вставные НВ3Б и НВ4Б

Таблица 2 - Габаритные размеры насосов НВ3Б и НВ4Б

Условное обозначение насосов	Габаритные размеры, не более	Масса, кг, не более
L, мм	D, мм
НВ3Б 27 – 10 – 1,5В – 2 – 2	4830	44,7	33,0
НВ3Б 27 – 12 – 4 – 2 – 2	5430	35,0
НВ3Б 27 – 14 – 4 – 2 – 2	6030	37,0
НВ3Б 27 – 14 – 6 – 3 – 3	6030	37,0
НВ3Б 32 – 10 – 1,5В – 2 – 2	4830	38,0
НВ3Б 32 – 12 – 4 – 2 – 2	5430	41,0
НВ3Б 32 – 14 – 4 – 2 – 2	6050	45,0
НВ3Б 32 – 14 – 5 – 2 – 2	6050	45,0
НВ3Б 32 – 14 – 5 – 3 – 3	6050	45,0
НВ3Б 38 – 10 – 1,5В – 2 – 2	4830	54,7	45,4
НВ3Б 38 – 12 – 4 – 2 – 2	5430		48,5
НВ3Б 38 – 14 – 4 – 2 – 2	6050		51,9
НВ3Б 38 – 14 – 5 – 2 – 3	6050		51,9
НВ3Б 38 – 14 – 6 – 3 – 3	6050		51,9
НВ3Б 44 – 10 – 1,5В – 2 – 2	4830		48,5
НВ3Б 44 – 12 – 4 – 2 – 2	5430		51,5
НВ3Б 44 – 14 – 4 – 2 – 2	6050		59,5
НВ3Б 44 – 14 – 5 – 2 – 3	6050		59,5
НВ3Б 44 – 14 – 6 – 3 – 3	6050		59,5
НВ4Б 32 – 10 – 1,5В – 2 – 2	4900	44,7	38,3
НВ4Б 32 – 12 – 4 – 2 – 2	5500	41,4
НВ4Б 44 – 10 – 1,5В – 2 – 2	4900	54,7	49,0
НВ4Б 44 – 12 – 4 – 2 – 2	5500	52,0
