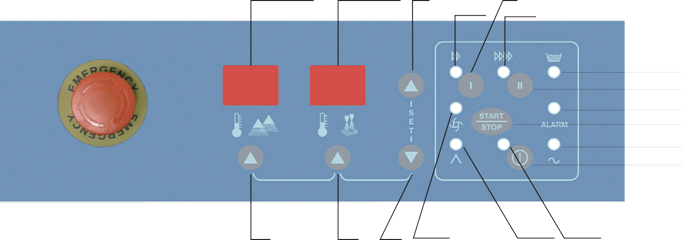

2.1 Панель управления электронной версии
С нажатием кнопки «Р10» (индикатором которой является мигающая аварийная светодиодная лампа 7), машина включается и выключается.
Когда включается светодиодная лампа 8, дисплеи, связанные с баками и бойлерами, показывают температуру, полученную с датчиков.
Когда машина включается, она начинает заливать воду в бак. Как только заканчивается данная фаза, загорается желтая светодиодная лампа 3, показывающая, что заполнение бака закончено, что позволяет начать нагрев (первая нагрузка бойлера – зеленая кнопка РМ2 – см. начало параграфа 1.6.1).
Машина запускается с нажатием пусковой кнопки Р9, загорается соответствующая зеленая светодиодная лампа 4.
Вы можете выбрать две величины скорости до и после команды «START», используя кнопки «Р7» и «Р8». Во время процесса мойки загораются светодиодные лампочки 1 или 2, показывая выбранную скорость.
В случае, если машина оснащена вариатором (преобразователем) скорости, вы можете выбрать 10 различных скоростей, согласно кнопкам; соответствующая скорость будет показана на дисплее «Т1» в течение 5 секунд.
Красная светодиодная лампа 5 загорается каждый раз, когда вы нажимаете грибовидную кнопку аварийной остановки, либо если отключится одно из реле перегрузки в электрической плате.
С нажатием кнопок «Р3» и «Р4»,расположенных под соответствующими дисплеями приблизительно в пяти дюймах, вы можете отрегулировать температуру каждого модуля (заданное значение).
Когда дисплей начинает мигать, вы можете установить желаемую температуру с помощью кнопок «Р6» (увеличить) и «Р5» (уменьшить), оставаясь в режиме безопасности. После того, как вы выбрали наиболее подходящее значение, нажмите кнопку «Р3», «Р4» соответствующего дисплея для подтверждения.
Мигание зеленой светодиодной лампы 6 прекращается.
 |
 |
 |
 |
| |
| ||
Дисплеи Т1-Т2 относятся к последовательности левосторонней машины
Дисплей Т1 – бойлер
Дисплей Т2 – бак 1
|
Р5-Р6 – увеличить/уменьшить
Р7 – 1 скорость/уменьшить скорость
Р8 – 2 скорость/увеличить скорость
Р9 – запуск
Р10 – вкл/выкл
Светодиодная лампа 1 – скорость 1
Интенсивная мойка: с опцией преобразователя снижает скорость
Светодиодная лампа 2 – скорость 2
Скоростная мойка: с опцией преобразователя увеличивает скорость
Светодиодная лампа 3 – заполненный бак
Светодиодная лампа 4 – рабочий цикл
Светодиодная лампа 5 – аварийный сигнал
Светодиодная лампа 6 – загрузочная корзина (с машиной, с быстрой подачей подставок, со входом, под углом)
Светодиодная лампа 7 – позиция готовности
Светодиодная лампа 8 – машина включена
3. ХАРАКТЕРИСТИКИ
3.1 Характеристики панели управления
Панель управления контролирует:
· Заполнение баков водой;
· Температуру бойлера;
· Температуру баков;
· Последовательность и функциональность мойки/промывки;
· Определение низкой/высокой температуры для аварийной сигнализации баков.
3.2 Общие характеристики
Блок управления с микропроцессором контролирует следующие аспекты:
· Регулировка температуры бойлера;
· Регулировка температуры баков;
· Циклы выполнения операций мойки/промывки;
· Заполнение воды;
· Управление давлением трубопроводной сети (где возможно);
· Дисплеи и программирование;
· Определение низкой/высокой температуры для аварийной сигнализации;
· Определение и отображение неполадок.
4. ПРОГРАММИРОВАНИЕ МАШИНЫ
Для того, чтобы войти в режим программирования, необходимо сделать следующее:
· Одновременно нажмите кнопки «Р5», «Р6» и не отпускайте в течение 5 секунд, после чего появится символ «=»;
· С помощью кнопок «Р5» и «Р6», наберите пароль «55»;
· Подтвердите пароль нажатием кнопки «Р9 start»; если пароль корректен, вы войдете в режим выбора параметров, в противном случае в течение 4 секунд будет отображаться сообщение «Err».
Примечание: для того, чтобы войти в режим программирования, машина не должна быть в режиме мойки; если вы попробуете войти в режим программирования во время мойки, отобразится сообщение «no Pr», и посудомоечная машина продолжит рабочий цикл.
Машина автоматически выйдет из режима программирования, если в течение 20 секунд не будет нажата ни одна кнопка.
4.1 Выбор и изменение параметров
Когда вы заходите в режим управления параметрами, отобразится сообщение (PDO), несколько раз нажмите кнопки «Р5», либо «Р6» для определения номера (0,1,…Н) параметра «Р».
· Выберите номер изменяемого параметра путем нажатия кнопок «Р5», «Р6»;
· Вернитесь в режим выбора параметров без изменения данных путем нажатия кнопки «Р10 on/off»;
· Выйдите из режима программирования путем нажатия кнопки «Р10 on/off».
Когда вы заходите в режим управления параметрами, отобразится сообщение «PDO», а также номер параметра со значением параметра.
В это время возможно осуществить следующие операции:
· Войти в режим программирования параметров путем нажатия кнопки «Р9 start»;
· Изменить значение параметра с помощью кнопок «Р5» и «Р6»;
· Подтвердить значение и перейти к программированию следующего параметра путем нажатия кнопки «Р9 start/stop»;
· Вернитесь в режим выбора параметров без изменения данных путем нажатия кнопки «Р10 on/off».
4.2 Описание изменяемых параметров
Параметр 0:
Фиксирует минимальный температурный порог, который может установить пользователь (бойлер)
Параметр 1:
Фиксирует максимальный температурный порог, который может установить пользователь (бойлер)
Параметр 2:
Фиксирует минимальный температурный порог, который может установить пользователь (бак 1)
Параметр3:
Фиксирует максимальный температурный порог, который может установить пользователь (бак 1)
Параметр 6:
Выбирает рабочий режим термостата (бак 2) выкл./обычный/охлаждение
Параметр 9:
Выбирает рабочий режим термостата (бак 3) выкл./обычный/охлаждение
Параметр А:
Устанавливает значение в градусах относительно перепада рабочих температур термостата.
Параметр В:
Фиксирует минимальный аварийный температурный порог бака 2.
По истечении 30 минут с момента запуска машины, в случае, если температура опускается ниже установленного значения, программа будет продолжать работать 5 минут, после чего, если температура не вернется на уровень выше установленного аварийного порога, Т2 MI (минимум) отображается на дисплее наряду с соответствующим звуковым сигналом. Аварийный сигнал отключается, когда температура возвращается к обычному значению.
Параметр С:
Фиксирует минимальный аварийный температурный порог бака 3.
По истечении 30 минут с момента запуска машины, в случае, если температура опускается ниже установленного значения, программа будет продолжать работать 5 минут, после чего, если температура не вернется на уровень выше установленного аварийного порога, Т3 MI (минимум) отображается на дисплее наряду с соответствующим звуковым сигналом. Аварийный сигнал отключается, когда температура возвращается к обычному значению.
Параметр D:
Включает и отключает минимальные аварийные сигналы бака 2 и бака 3, параметр необходим в случае, если один из двух, либо оба бака работают с системой реверсирования (охлаждение).
Параметр Е:
Отключает, либо устанавливает время относительно повышению в рампах термостата бойлера для предотвращения возникновения опасных нагревательных инерций.
После заполнения баков переключатель дистанционного управления бойлера остается нажатым (если температура бойлера этого требует) до тех пор, пока не достигнет 60 С, после чего он отключается приблизительно на минуту (время фиксируется параметром Е), периодически включаясь до тех пор, пока не достигнет установленного значения температуры (повышение в рампах). Карта повторно подключает переключатель дистанционного управления на максимум каждый раз при отключении электромагнитного клапана промывки.
Параметр F:
Включает, либо отключает работу с преобразователем и переключателем давления трубопроводной сети (оба опции).
В случае, если давление в сети ниже параметра F во 2 и 3 (включен переключатель давления) во время процесса промывки, на дисплее отображается Н2 + звуковой аварийный сигнал + остановка рабочего цикла через 5 минут. Удостоверьтесь в должном уровне давления, затем отключите и заново включите машину для отключения аварийного сигнала Н2.
Параметр G:
Устанавливает значение дельта относительно к установленной температуре бойлера, чтобы в случае изменения температуры до уровня ниже дельты, мгновенно отключался аварийный сигнал Lo (низкая температура) с соответствующим звуковым сигналом.
Параметр Н:
Выбирает последовательность работы правого и левого термостатов и дисплеев путем реверсирования направления считывания:
Левый = бак 4 – бак 3 – бак 1 – бойлер
Правый = бойлер – бак 1 – бак 3 – бак 4
Выход (реле) и вход (датчики) остаются неизменными.
4.3 Сводная таблица параметров
Приведенная ниже таблица группирует все параметры, которые можно включить, либо изменить:
|
