Инструкции по установке, эксплуатации и техническому обслуживанию (стр. 5 )

	Значение	Мин.	Макс.	Примечание	По умолчанию	Программирование машины с модулем промывки и 1 баком
0	Термостат минимум 1-Т1	60	80	С	70	70
1	Термостат максимум 1-Т1	60	90	С	90	90
2	Термостат минимум 2-Т2	40	60	С	50	50
3	Термостат максимум 2-Т2	50	80	С	70	70
4	Термостат минимум 3-Т3	5	50	С	30	30
5	Термостат максимум 3-Т3	20	60	С	60	65
6	Термостат 3 рабочий режим	0	2	0=недопустимо	1	0
1=нормально
2=реверсировано
7	Термостат минимум 4-Т4	5	50	С	20	20
8	Термостат максимум 4-Т4	20	60	С	45	45
9	Термостат 4 рабочий режим	0	2	0=недопустимо	2	0
1=нормально
2=реверсировано
А	Перепад рабочих температур термостата	1	9	С	1	1
В	Аварийный сигнал минимума Т2	30	70	С	50	45
С	Аварийный сигнал минимума Т3	30	70	С	30	35
D	Включение аварийного сигнала минимума	0	3	0=отключение сигналов Т2 и Т3	3	1
1=включение сигнала Т2 и отключение сигнала Т3
2=отключение сигнала Т2 и включение Т3
3=включение сигналов Т2 и Т3
Е	Значение времени повышения до рамп	0	3	0=отключение рамп	1	3
1=15” рампы
2=30” рампы
3=60” рампы
F	Отключение / включение преобразователя / прессостата	0	3	0=преобразователь отключен – переключатель давления отключен	0	0
1=преобразователь включен – переключатель давления отключен
2=преобразователь отключен – прессостат включен
3=преобразователь включен – переключатель давления включен
G	Установка дельты заданной температуры бойлера	1	40	С	10	10
Н	Установка правого-левого термостатов	0	1	0=левый – 1=правый	1	0

Температуры для регулировки	По умолчанию	Программирование машины с модулем промывки и 1 баком
Температура промывки	85	85
Температура мойки 1	60	55
Температура мойки 2	55	-
Температура мойки 3	55	-
Температура мойки 4	55	-
Предварительная мойка	45	-

5.  ОПИСАНИЕ МАШИНЫ

5.1  Описание машины, аксессуаров и защитных приспособлений

5.1.1  Описание машины

Для получения технических данных посудомоечных машин, смотрите приложения.

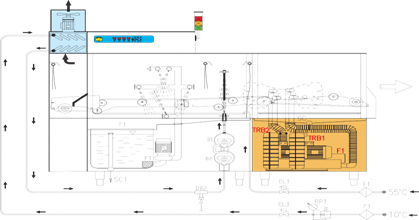

МАШИНА В ЛЕВОСТОРОННЕМ ИСПОЛНЕНИИ

А-ВЫХОД ПОДДОНА

В-СУШКА

С-РЕГЕНЕРАЦИЯ ТЕПЛА

D-ПРОМЫВКА

Е-МОЙКА

G-ВСТАВКА ПОДДОНА

Н-ДАТЧИК ПРИСУТСТВИЯ ОБЪЕКТА

I-ПОДДОНЫ НАКОПИТЕЛЯ (ВЫДВИЖНАЯ ПОЛКА)

L-ДАТЧИК ПУСТЫХ ПОДДОНОВ С УСТАНОВКОЙ ВРЕМЕНИ

М-ДАТЧИК ПРИСУТСТВИЯ ПОДДОНОВ

Рис.15 Накопитель (макс. 10 поддонов)

Машины выполнены из высококачественных материалов, нержавеющей стали, отвечающей стандарту AISI 304, бойлер и баки выполнены из стали AISI 316, с обеспечением прочности и толщины для увеличения срока эксплуатации.

Система буксировки поддонов через секции работает автоматически.

Температура контролируется термостатами в секции мойки при температуре 55-65 С.

Конечная промывка происходит при температуре 85 С и производится в секции промывки.

В секции «В» происходит сушка в четыре подхода с помощью двух своевременно подготовленных турбин.

ВНИМАНИЕ: фильтры турбин необходимо периодически прочищать.

5.1.2 Доступные опции посудомоечной машины с поддонами

Лотки для сбора поддонов:

Выполнены из нержавеющей стали, оснащены двухсторонней связью с сигналами включения машины:

Присутствие поддона

Пустой поддон с установкой времени

Магнитный сбор ножей:

Осуществляет извлечение ножей из приходящих из машины поддонов и транспортировка их в захватное устройство.

Установка для уничтожения мусора:

Располагается рядом с зоной переработки и осуществляет измельчение и прессование мусора.

Регенерация тепла (стандарт):

Установка регенерации тепла оснащена батареей, которая перемещает тепло, отдаваемое паром при конденсации, в поступающую в бойлер воду.

Один или два раза в год необходимо осуществлять чистку батареи.

5.2  Защитное устройство

·  На дверях машины расположены некоторые магнитные микропереключатели, прерывающие функции предварительной мойки, мойки, промывки и буксировки корзин, когда двери открываются.

·  Аварийная пусковая кнопка располагается на панели управления (большая красная кнопка – рис. 13) и в конце (см. ниже «А»).

·  Тепловая защита с помощью прерывателей автоматических выключателей при перегрузках насосов двигателей и самих двигателей.

·  Защита с помощью плавких предохранителей, либо прерывателей для каждого нагревательного элемента.

·  Предохранительные термореле для бойлера.

·  Аварийный дисплей.

·  В зонах входа и выхода поставлены защитные механизмы для ограничения доступа рук внутрь машины, для обеспечения возможности неполного закрытия крышки, знак опасности «Не суйте руки внутрь».

ПРИМЕЧАНИЯ

6.  ЭКСПЛУАТАЦИЯ МАШИНЫ

ВАЖНО: до того, как начать чистку внутренней части машины, подождите как минимум 10 минут после ее выключения.

ПРЕДУПРЕЖДЕНИЕ: не суйте руки внутрь и/или не прикасайтесь к элементам в нижней части бака при включенной и/или горячей машине.

ПРЕДУПРЕЖДЕНИЕ: запрещается совать руки в поддоны посудомоечной машины при транспортировке. Предварительно удостоверьтесь, что система устойчива, а машина отключена.

До запуска машины, удостоверьтесь, что представленные ниже элементы находятся в соответствующем положении.

6.1  Подготовка машины

а) Удостоверьтесь, что сливные трубы соответствующим образом вставлены в сливные отверстия, что фильтры насосов и поверхностные фильтры находятся в своих гнездах. Удостоверьтесь, что моющие души, души для промывки и шторки вставлены соответствующим образом.

Примечание: длинные и узкие шторки необходимо установить на входе и выходе; широкие и короткие устанавливаются внутрь машины.

b) Закройте двери.

с) Откройте кран горячей и холодной воды.

d) Включите главный настенный переключатель; загорится светодиодная лампа 7.

е) Подайте электроэнергию на машину путем нажатия кнопки Р10; загорится светодиодная лампа 8.

f) В случае, если бак пустой, он наполняется автоматически. Как только он заполняется, загорается светодиодная лампа 3. Как только заполнение окончено, начинается разогрев воды внутри бойлера для промывки и в баке для мытья. Рабочие температуры можно увидеть на соответствующих дисплеях «Т1/Т2».

g) В случае, если машина не оснащена устройством автоматической дозировки, вручную поместите моющее средство в бак для мытья. См. параграф 6.5 для справок по дозировке.

Для определения точного количества моющего средства, помните, что объем бака составляет около 100 л.
