- час однократного пеленгування не більше 1 с;

- середньоквадратична інструментальна похибка пеленгування не більше 5°;

- середньоквадратична похибка визначення місцезнаходження ДРВ, які випромінюють AM, ЧМ, ФМ сигнали з вертикальною поляризацією при ширині смуги частот радіовипромінювання не більше 220 кГц та розташовані на відстані до 3000 м, не більше 300 м.

Картографічна система станції має у своєму складі цифрову растрову карту чотирьох масштабів і відображає:

- власне місцезнаходження станції та напрямок її руху;

- миттєві пеленги;

- кругову гістограму розподілу пеленгів;

- розраховане положення точки перетинання пеленгів;

- імовірне місцезнаходження ДРВ.

В умовах великого міста або при наявності завад та багаторазових відбиттів радіосигналів кругова гістограма розподілу пеленгів дозволяє операторові радіочастотного контролю прийняти кваліфіковане рішення щодо вибору пеленга. Наприклад, при наявності декількох максимумів гістограми, що викликані одночасною роботою кількох ДРВ або відбиттям радіосигналів, є можливість одночасного визначення декількох Імовірних точок місцезнаходження об'єкта, що пеленгується.

Власне місцезнаходження станції визначається при найгірших умовах експлуатації з точністю не більше 100 м за допомогою шестиканального РПП GPS фірми Trimble Navigation (США), виносна антена якого встановлена під радіопрозорим ковпаком АФС пеленгування.

Крім потужних стаціонарних та мобільних комплексів для вирішення задач з пеленгування та визначення місцезнаходження несанкціонованих ДРВ успішно застосовуються різні види переносного обладнання ручного пеленгування. Серед вітчизняних радіопеленгаторів у діапазоні частот від 1 МГц до 2 ГГц використовуються переносні радіопеленгатори НП-1 та НП-4/1,3 (рис. 2) виробництва ТОВ "Адалін" м. Севастополь.

Найсучаснішим вітчизняним стаціонарним засобом радіочастотного контролю нині є багатофункціональний пост радіомоніторингу РМ-2500 виробництва Харківського підприємства "Спец" ХСВД-2 "Спецвузавтоматика", структурна схема базового варіанту виконання якого наведена на рис. 2.

Багатофункціональний пост радіомоніторингу РМ-2500 дозволяє вирішувати наступні задачі:

- виявлення ДРВ у діапазоні частот від 0,1 до 2600 МГц;

- вимірювання параметрів радіосигналів у діапазоні частот від 20 до 2600 МГц;

- вимірювання напруженості поля радіосигналів з інструментальною похибкою не гірше 5 дБ;

- пеленгування ДРВ квазідоплерівським методом у діапазоні частот від 30 до 1000 МГц з інструментальною похибкою не більше 2° при тривалості одноразового пеленгування не більше 1 с;

- розрахунок координат ДРВ при сумісній роботі з іншими постами. При цьому проводиться:

- ведення архіву виявлених частот, повідомлень, спектрів;

- статистична обробка параметрів радіосигналів;

- створення часових динамічних панорам (рис. 3.10);

- перегляд даних архівів;

- ведення журналу ефірного радіоконтролю;

- формування та друк звітів.

Пост радіомоніторингу РМ-2500 може спільно працювати з автоматизованим робочим місцем обробки та управління PC-157 за наявності однієї з наступних мереж зв'язку:

- радіоканал;

- локальна обчислювальна мережа на базі протоколу TCP/IP;

- мережа телефонного зв'язку.

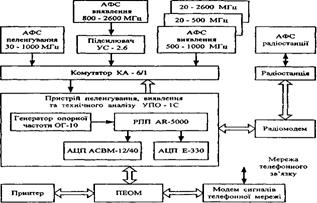

Рис. 2. Структурна схема багатофункціонального поста радіомоніторингу

РМ-2500

Для вирішення задач радіомоніторингу в стаціонарних умовах на не обслуговуваних РКП Харківським підприємством "Спец" ХСВД-2 "Спецвузавтоматика" розроблений автоматизований вимірювальний комплекс АИК-С, структурна схема якого наведена на рис. 3.

Автоматизований вимірювальний комплекс АИК-С дозволяє виконувати:

- виявлення ДРВ у діапазоні частот від 0,1 до 2600 МГц;

- вимірювання параметрів радіовипромінювань (в тому числі, радіозавад) у діапазоні частот від 20 до 2600 МГц;

- вимірювання напруженості поля радіосигналів;

- синхронне пеленгування ДРВ у діапазоні частот від 30 до 1000 МГц з інструментальною похибкою не більше 2° при кількості радіопеленгаторів до 10;

- проведення статистичної обробки результатів вимірювань параметрів радіовипромінювань;

- формування часових динамічних панорам;

- ідентифікація ДРВ;

-  дистанційне управління роботою і обмін інформацією з автоматизованим робочим місцем обробки та управління PC-157 за наявності однієї з наступних мереж зв'язку: радіоканал, локальна обчислювальна мережа на базі протоколу TCP/IP, канал стандарту IE 802.11 або мережа телефонного зв'язку.

Рис. 3. Структурна схема автоматизованого вимірювального комплексу АИК-С

При проведенні вимірювань параметрів радіовипромінювань автоматизований вимірювальний комплекс АИК-С забезпечує наступні основні параметри:

- динамічний діапазон вхідних радіосигналів - не менше 80 дБ;

- чутливість на вході РПП у режимі виявлення в діапазоні частот від 20 до 1000 МГц - не більше 0,6 мкВ і у діапазоні від 1 до 2,6 ГГц - не більше мінус 107 дБ/мВт;

- похибка вимірювання рівня контрольованого радіосигналу - не більше ±3 дБ;

- похибка вимірювання рівня контрольованого радіосигналу по полю - не більше ± 9 дБ;

- абсолютна похибка вимірювання частоти (з генератором опорної частоти) немодульованого сигналу наведена в таблиці 3;

- роздільна здатність при вимірюванні частоти - 10 Гц;

- абсолютна похибка вимірювання ширини смуги частот радіосигналу модульованого по частоті гармонійним сигналом з коефіцієнтом гармонік не більше 1 %: для смуги, що знаходиться в діапазоні від 5 до 25 кГц, - не більше ± 1 кГц і для смуги, що знаходиться в діапазоні від 25 до 300 кГц, - не більше ± 5 кГц;

- роздільна здатність при вимірюванні ширини смуги частот - 100 Гц.

Автоматизоване робоче місце збору та обробки даних ефірного радіоконтролю РС-157 призначене для роботи у складі регіональної системи радіомоніторингу в якості автоматизованого робочого місця оператора радіочастотного контролю і керування автоматизованими вимірювальними комплексами радіочастотного контролю, що входять до складу системи, та обробки інформації, яка надходить від них.

Автоматизоване робоче місце збору та обробки даних ефірного радіоконтролю РС-157 забезпечує виконання наступних основних функцій:

- формування та видача завдань з радіочастотного контролю;

- збір, аналіз, облік та збереження інформації за результатами радіочастотного контролю;

- автоматизована обробка одержаних даних;

- відображення інформації та результатів розрахунків на цифровій карті (в таблицях та у вигляді панорам);

- автоматизоване введення та оновлення облікових даних частотоприсвоєнь РЕЗ;

- порівняння одержаних даних з обліковими даними РЕЗ;

- проведення розрахунків електромагнітної обстановки і зон покриття ДРВ з урахуванням рельєфу місцевості в діапазоні частот від 30 до 3000 МГц;

- оцінка рівня потужності, випроміненої ДРВ;

- робота з базами даних;

- автоматизоване введення даних ліцензування РЕЗ;

- розрахунок координат ДРВ при проведенні синхронного пеленгування та відображення на цифровій карті місцевості отриманих пеленгів і координат ДРВ;

- прийом звукових сигналів у реальному масштабі часу з одного із комплексів радіочастотного контролю;

- складання, оформлення та надання звітної інформації за результатами роботи.

Крім того, маються наступні засоби та комплекси радіочастотного контролю:

-  двоканальний стаціонарний комплекс радіомоніторингу "Ліана-2Н";

-  короткохвильовий радіопеленгатор РП1/30-01.

2. Зарубіжні технічні засоби радіочастотного контролю

У Російській Федерації технічні засоби радіочастотного контролю розробляються та виробляються в Москві ( ЗАТ "Иркос", фірма "Навигатор"), Ярославлі (НТП ЯР), Владивостоці (фірма "Нивелир") та у Санкт-Петербурзі (НДІ "Вектор", Військовий університет зв'язку, "Проблемна лабораторія по радіоконтролю й ЕМС" Державного університету телекомунікацій ім. Бонч-Бруєвича).

Особливо широкою номенклатурою технічних засобів радіочастотного контролю вирізняється ЗАТ "Иркос". Найбільш поширеними з них є:

1. Комплекси радіоконтролю III та IV поколінь АРК-МК4 (мобільний з виносною антеною) та АРК-СК1 (стаціонарний), які мають наступні характеристики:

- проведення панорамного аналізу в діапазонах частот від 20 МГц до 2 ГГц, від 20 МГц до 3 ГГц та від 2 до 6 ГГц (умови поставки для останнього діапазону обумовлюються окремо);

- динамічний діапазон у широкосмуговому тракті не менше 70 дБ;

- швидкість огляду не менше 150 МГц/с (III покоління) та 1,5 ГГц (IV покоління) при роздільній здатності по частоті 7 кГц;

- швидкий пошук несанкціонованих ДРВ із можливістю використання баз даних;

- одноканальне пеленгування ДРВ кореляційне - інтерферометричним методом із довільною шириною спектра сигналів у діапазонах частот від 25 МГц до 2 ГГц, від 25 МГц до 3 ГГц та від 25 МГц до 6 ГГц (умови поставки обумовлюються окремо) з інструментальною похибкою 0,5°- 3° при чутливості 3-25 мкВ/м;

- багатоканальне пеленгування зі швидкістю огляду пеленгаційної панорами 10 МГц/с (III покоління) та 200 МГц/с (IV покоління);

- запис інформації на жорсткий диск із її наступним відтворенням та автоматизованою обробкою результатів;

- проведення технічного аналізу шляхом обробки цифрових радіосигналів у реальному масштабі часу та записаних раніше, вимірювання параметрів радіовипромінювань, встановлення виду модуляції;

- контроль радіотелефонних каналів із записом службових сигналів та сигналів мовлення на жорсткий диск і наступного їх відтворення.

2.Багатостанційні системи радіоконтролю та визначення місцезнаходження РЕЗ (стаціонарні АРК-ПОМ1 - на основі АРК-СК1 та мобільні АРК-ПОМ2 - на основі АРК-МК4), що дозволяють проводити швидкий пошук несанкціонованих ДРВ із можливістю використання баз даних, синхронне пеленгування ДРВ, реєстрацію службової інформації та даних пеленгування від периферійних комплексів, відображення цифрової карти району обстеження на екрані ПЕОМ із зазначенням поточного місцезнаходження запеленгованого ДРВ у реальному масштабі часу.
