Организация и ведение аварийно-спасательных работ (стр. 14 )

Рис. 2.6. Устранение переломов водопроводных труб: а - установка надвижной муфты; б - замена нескольких секций труб; 1 - подсыпка песком;

2 - граница раскопки; 3 - надвижная муфта; 4 - траншея

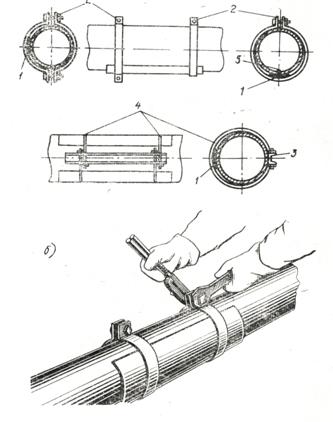

Рис. 2.7. Заделка продольных трещин на водопроводных трубах путем установки металлических накладок с резиновыми прокладками: а - общий вид;

б - затяжка хомута; 1 - листовая сталь и прокладки из резины; 2 - хомут из стали толщиной 5 мм; 3 - швеллер; 4 - круглая сталь; 5 - трещина

В случае разрушения переходов трубопроводов через железные дороги, реки, каналы и другие естественные или искусственные преграды может потребоваться большой объем восстановительных работ. В ряде случаев окажется более целесообразной прокладка временных трубопроводов.

При пересечении железной дороги трубопровод в летнее время укладывают в балласте между шпалами. При этом давление от поезда не должно передаваться на трубу. В зимних условиях трубы закладывают на глубине 0,6-0,7 м от низа балласта и утепляют. На трубопроводе до пересечения препятствия и сразу за ним ставят задвижки. В зимнее время обнажившиеся участки трубопроводов, особенно при небольшом водоразборе, могут быть заморожены, что вызовет дополнительные разрушения.

Размораживают водопроводные и канализационные металлические трубы небольших диаметров паяльной лампой, больших диаметров – пуском внутрь горячей воды или пара низкого давления. Быстрее и удобнее всего трубы (за исключением чугунных при цементных и асбестоцементных заделках) можно разморозить электропрогревом и с помощью сварочных трансформаторов (рис. 2.8).

Рис. 2.8. Схема электропрогрева водопроводных труб с помощью трансформатора:

1 - трансформатор; 2 - электросеть; 3 - водопроводная труба; 4 – заземление

На водостоках малого диаметра часто образуются снеговые или ледяные пробки. Для их ликвидации эксплуатационники применяют передвижные котельные. Пар от этих котельных может быть также использован для размораживания водопроводных и канализационных труб.

2.3. ДРУГИЕ НЕОТЛОЖНЫЕ РАБОТЫ

НА СИСТЕМАХ КАНАЛИЗАЦИИ

Аварийно-восстановительные работы на системах канализации заключаются в устранении или ограничении затоплений сточными водами, препятствующих проведению аварийно-спасательных работ. Для этого, прежде всего, открывают аварийные сбросы на канализационных коллекторах перед поврежденным участком, сооружением.

В случае повреждения станции перекачки или выхода из строя системы энергоснабжения города, приток сточных вод должен быть прекращен и направлен по аварийному сбросу. При повреждении аварийного выпуска должен быть сделан временный упрощенный выпуск в виде открытой канавы. Если засорены, разрушены отдельные участки канализационной сети, то опасность затопления устраняют путем устройства временных отводных каналов перепускных труб (лотков) для сброса сточных вод, минуя поврежденные участки.

Наиболее простым способом перепуска сточных вод является устройство временных самотечных лотков, отводных каналов и траншей в обход поврежденных участков. При невозможности устройства самотечных перепусков перекачка сточных вод осуществляется с помощью передвижных насосов.

Основные способы перепуска сточных вод показаны на рис. 2.9-2.12.

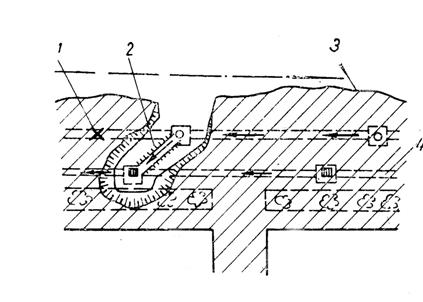

Рис. 2.9. Устройство перепуска сточных вод в виде лотка из колодца хозяйственной канализации в колодец ливневой канализации: 1- поврежденная труба;

2 - аварийный перепуск; 3 - зона завала здания; 4 - труба ливневой канализации

а б в

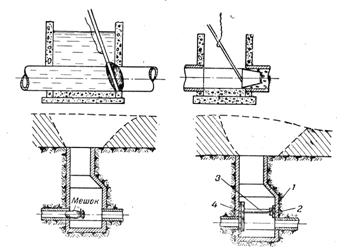

Рис. 2.10. Устройство временных обводных линий: а – труба в траншее между канализационными колодцами; б - отключение поврежденной части трубы пробкой на доске (вверху) и в виде мешка с песком (внизу), устанавливаемых по течению; в - отключение поврежденной части трубы с помощью круглой пробки (вверху) и деревянного щита на распорках (внизу), устанавливаемых против течения;

1 - клинья; 2 - подкладка; 3 - распорка; 4 – щит

1 3

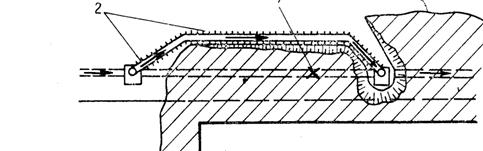

Рис. 2.11. Устройство пропуска вод в обход поврежденного участка трубы:

1- поврежденная труба; 2 - аварийный перепуск; 3 - зона завала здания

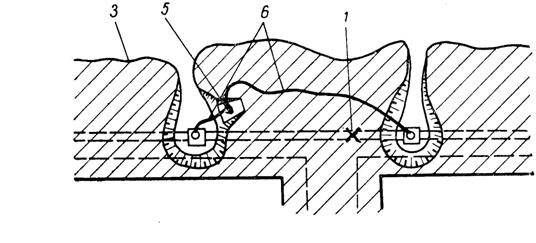

Рис. 2.12. Перекачка сточных вод насосом: 1- поврежденная труба;

3 - зона завала здания; 5 - насосная станция; 6 - шланги

После устройства перепуска или отводной линии поврежденный участок отключают, устанавливая заглушки в примыкающих смотровых колодцах, и приступают к ремонту разрушенного участка сети канализации.

Способы ремонта сетей канализации (замена трубопровода, заделка трещин, отдельных пробоин) аналогичны ремонту сетей водоснабжения.

В канализационную сеть могут попадать и вредные и горючие жидкости (кислоты, щелочи, нефтепродукты), при разложении фекальных масс образуются вредные и взрывоопасные газы − метан, углекислота, сероводород. Поэтому на насосных канализационных станциях нельзя пользоваться открытым огнем, необходимо контролировать качество воздуха с помощью газоанализатора или шахтерской лампы, провести проветривание колодцев, резервуаров и работать в составе бригад, в средствах защиты органов дыхания.

2.4. НЕОТЛОЖНЫЕ РАБОТЫ

НА ГОРОДСКИХ ГАЗОВЫХ СЕТЯХ

Неотложные работы на городских газовых сетях связаны главным образом с предотвращением и ликвидацией загазованности отдельных участков, где ведутся спасательные работы, или убежищ, укрытий и других помещений, где могут находиться люди, а также с ликвидацией очагов воспламенения в местах утечки газа. В зависимости от обстановки несколько позднее или одновременно с тушением загораний может возникнуть необходимость в частичном восстановлении поврежденных линий для подачи газа наиболее ответственным потребителям.

Возможна загазованность убежищ и укрытий, размещенных в подвальных этажах зданий, в случае нарушения их герметичности. Отдельно стоящие убежища и укрытия также могут пострадать от проникновения в них газа при разрушениях газопроводов, проложенных в непосредственной близости.

В защитных сооружениях гражданской обороны прокладывать газовые вводы магистралей и устанавливать газовую арматуру запрещается. В большинстве случаев во встроенных защитных сооружениях ГО газовые сети прокладывают в технических коридорах. В местах пересечения газопровода с аварийным выходом из убежища газовые трубы заключают в металлические трубы-футляры.

Основная причина возможного появления газа в убежищах – повреждение газовых домовых вводов или линий, проходящих по подвалу здания. Газ может проникнуть в убежище лишь в том случае, если нарушена герметизация и не работает фильтровентиляционная установка, создающая внутри помещения избыточное давление (подпор).

Из поврежденного газопровода газ просачивается через грунт, поднимается до плотного покрытия магистралей и проездов (асфальта, бетона), а зимой до замерзшего слоя и распространяется по имеющимся полостям и в песчаных прослойках иногда на большие расстояния.

Наличие газа в воздухе проще всего определять по запаху. Но природный очищенный газ почти не имеет запаха. Поэтому в него вводят вещество, называемое одорантом, которое придает газу специфический, хорошо знакомый большинству населения запах. Газ, профильтровываясь через грунт, теряет этот запах, из-за чего определить загазованность помещений без газоанализатора бывает иногда невозможно. Зажженная спичка, внесенная в загазованное помещение, или искра от электровыключателя может привести к взрыву газовоздушной смеси.

Для контроля за возможными утечками на особо ответственных и труднодоступных участках подземного газопровода ставят контрольные трубки. Однако этого не всегда достаточно для отыскания мест утечки.

Для отыскания мест утечки необходимо иметь план трассы газопровода со всеми имеющимися сооружениями и устройствами (сетевыми колодцами, задвижками, контрольными трубками, конденсатосборниками, пропарниками и др.). На план также должны быть нанесены все коммуникации и сооружения водопровода, канализации, телефона, кабельных линий, коллекторы, подвальные и полуподвальные помещения в полосе 50 м от оси газопровода.

Места утечки прежде всего стараются определить по внешним признакам. На избыток газа в воздухе и почве быстро реагирует растительность: она желтеет и увядает; если поверхность земли покрыта водой, появляются пузырьки. В зимнее время в местах утечки снег буреет. При значительной утечке из газопроводов среднего и высокого давления можно услышать шипение выходящего газа.

Места утечки газа можно определить с помощью газоана­лизаторов, специально обученных служебных собак. Если по внешним признакам определить место утечки не представляется возможным, бурят скважины. Во избежание повреждения газопровода скважина должна быть смещена относительно продольной оси трубопровода так, чтобы прошла в 15-20 см от стенки трубы. Скважины закладывают в местах стыков, а если данные о них отсутствуют, то через каждые 2 м. Бурение в грунтах производится с помощью электровибратора или вручную с помощью клина и ворота.

В случае обнаружения газа в колодцах (телефонных, водопроводных, теплофикационных и др.), коллекторах, подвальных и подпольных помещениях, на первых этажах бесподвальных зданий, вблизи от места утечки должны быть проверены все подобные сооружения в радиусе 50 м от места повреждения.
