При проведении работ личный состав формирований обязан:

быть внимательным, не отвлекаться, выполнять все команды и сигналы;

строго выполнять указания командира и требования инструкции по охране труда и мерам безопасности;

применять средства индивидуальной защиты и страховки, указанные командиром;

постоянно следить за исправностью средств индивидуальной защиты, немедленно докладывать командиру о появлении неисправностей, снижении их защитных свойств;

надевать и снимать средства индивидуальной защиты в специально отведенных местах, в установленном порядке;

работать только с исправными машинами, инструментом и средствами спасения;

при работе в пожаровзрывоопасных зонах использовать только средства освещения шахтерского типа;

выводить технику из зоны заражения только после проведения спе­циальной обработки (обезвреживания);

при возникновении аварийной ситуации принять меры по ее локализации, оказать первую помощь пострадавшим, а при получении травмы и самому себе, доложить командиру и действовать по его указаниям.

Приложение 1

Средства поиска людей в завалах

Средства поиска людей в завалах – технические устройства (приборы или системы) для распознавания и регистрации признаков живого человека, скрытого под слоем завала.

Общие требования к приборам поиска:

(ГОСТ Р22.9.04-95 «Средства поиска людей в завалах»)

Требования назначения:

дальность (глубина) обнаружения человека в завале – не менее 10 м;

производительность ведения поисковых работ одним средством поиска – не менее 100 м2/ч;

максимальная ошибка в определении местоположения человека должна быть по глубине (вертикали) – не более 20 % и не более 10 % от глубины по горизонтали;

достоверность обнаружения человека средством поиска за проход – не менее 0,95 (при доверительной вероятности 0,9).

Требования к долговечности и сохраняемости:

ресурс до капитального ремонта – не менее 5000 ч с вероятностью g=0,9;

срок сохраняемости (без переконсервации) – не менее 3 лет с вероятностью g=0,9.

Требования по безотказности:

средняя наработка на отказ - не менее 200 ч.

Требования по стойкости к внешним воздействиям:

Средства поиска людей в завалах должны сохранять работоспособность при следующих значениях параметров факторов чрезвычайных ситуаций:

ударные нагрузки – до 2 g;

синусоидальная вибрация частотой от 1 до 300 Гц с амплитудой ускорения 4 g;

температура окружающей среды от 223 до 323 К (от минус 500С до плюс 500С);

атмосферное давление от 8,5х104 до 10,4х104 Па (от 640 до 780 мм рт. ст.);

относительная влажность – 98 % при температуре 398 К (350 С);

массовая концентрация статической пыли – не менее 5,4 х10-4 кг/м3;

коррозионная активность водной и воздушной сред – не менее 5 баллов;

плотность потока энергии ионизирующих излучений – не менее 2х105 Вт/м2;

поверхностная активность источника излучения (средств поиска):

по -активным нуклидам – до 5 част./см2 мин, по b-активным нуклидам – до 2000 част./см2 мин;

степень задымленности – средняя при плотности задымления 0,6 – 1,5х10-3 кг м-3;

поверхностная плотность теплового потока – не менее 7,0 кВт м-2;

температура газовой среды пожара – 150-2000 С;

Требования эргономики и технической эстетики:

сигнал о наличии человека в зоне поиска на элементах индикации должен быть четким, однозначным и иметь двойное кодирование световое и звуковое;

лицевые панели пультов управления должны иметь подсветку шкал и устройств ввода и вывода данных для обеспечения работы в темное время суток.

Конструктивные требования:

конструктивно средства поиска выполняются в 3-х вариантах:

а) малогабаритные переносные, рассчитанные для использования одним оператором, массой до 7 кг;

б) носимые для использования 1, 2 операторами, массой от 7 до 20 кг;

в) возимые, размещаемые на специальном шасси или шасси автомобиля, массой свыше 20 кг.

продолжительность непрерывной работы средств поиска от внешней сети должна быть не менее 150 ч, а от внутреннего источника – не менее 30 ч;

средства поиска должны обладать мобильностью и готовностью к применению. Время на развертывание и приведение в действие должно быть не более 5 мин;

конструкция средств поиска должна обеспечивать их работоспособность и сохраняемость без проведения планового технического обслуживания в течение не менее 6 мес.

Требования транспортабельности:

конструкция средств поиска должна обеспечивать возможность их транспортирования всеми видами транспорта;

при транспортировании воздушным транспортом нижний предел давления должен быть 53,5 кПа (400 мм рт. ст.);

скорость изменения давления – 5,3 кПа/с.

Требования к сырью, материалам, комплектующим изделиям:

применяемые при изготовлении средств поиска материалы, лакокрасочные, антикоррозионные покрытия и смазки должны обеспечивать хранение изделий в условиях эксплуатации в течение 3 лет без их замены и восстановления.

Акустический прибор «Пеленг - 1»

Усилитель-преобразователь Головные телефоны





Приемное устройство (датчик) Штанга датчика

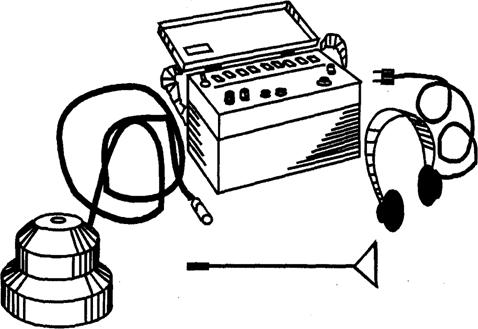

Рис. П.1.1. Общий вид акустического прибора поиска «ПЕЛЕНГ-1»

Акустический прибор «Пеленг–1» является дальнейшим развитием прибора типа «Поиск–1», имеет более широкую полосу воспринимаемых частот, перестраиваемый фильтр и более высокую чувствительность.

Прибор предназначен:

для обнаружения источников акустического шума, находящегося под слоем грунта, и может быть использован для:

обнаружения людей в завалах при землетрясениях, оползнях, сходах снежных лавин и т. п.;

локализации мест повреждения трубопроводов.

Прибор позволяет дистанционно обнаруживать источники шумов, находящихся под слоем грунта на глубине до 10 метров.

Прибор имеет автономное питание от малогабаритного аккумулятора.

Принцип работы:

«Пеленг-1» основан на преобразовании пьезоэлектрическим датчиком механических колебаний грунта в электрический сигнал, который после усиления и фильтрации поступает на головные телефоны для акустического контроля характера сигнала и на линейный светодиодный индикатор для визуального контроля интенсивности сигнала.

Условия эксплуатации:

температура окружающего воздуха от – 30 до +400С;

относительная влажность воздуха 98% при температуре 300С;

атмосферное давление от 86 до 107 Кпа.

Технические характеристики:

Рабочий диапазон частот прибора от 01.01.01 Гц:

питание прибора – от единого встраиваемого элемента питания типа

7Д=0, 125Д напряжением 9 В, батарея «Корунд» и т. п.

мощность потребляемая прибором – не более 200 мВА.

Габаритные размеры, мм, не более:

электронного блока – 180х200х100;

акустического датчика – диаметр 150х180.

Масса, кг, не более:

электронного блока – 3,5;

акустического датчика – 2,5.

Показатели надежности:

средняя разработка на отказ – 6300 ч;

установленная безотказная наработка – 630 ч;

среднее время восстановления работоспособности – 2 ч;

установленный срок службы – 10 лет.

Двухканальный акустический прибор поиска пострадавших АПП-1М

Прибор предназначен:

Для поиска живых людей, находящихся под завалами из различных строительных материалов, грунта, льда и снега по акустическим сигналам звукового диапазона частот, которые они издают, а также ведения переговоров с пострадавшим в полудуплексном режиме двухсторонней громкоговорящей связи.

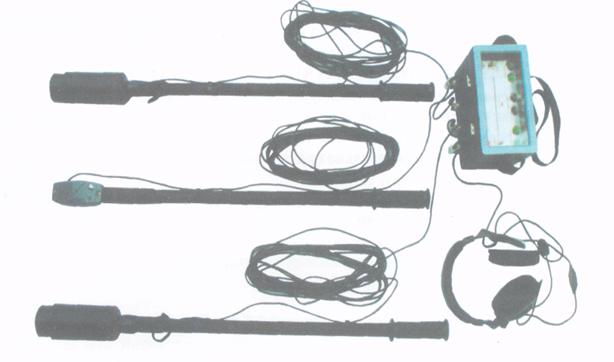

Рис. П.1.2. Общий вид акустического прибора поиска пострадавших АПП-1М

Состав прибора:

два акустических датчика;

двухстороннее переговорное устройство;

электронный блок;

наголовная гарнитура;

три бобины с кабелем;

ЗИП (два зарядных устройства, сетевое и автомобильное, запасной аккумулятор);

укладка (сумка).

Основные технические характеристики:

Рабочий диапазон частот, Гц	64 - 5000
Питание образца, В	12 ± 2
Потребляемая мощность, не более, Вт:
электронный блок	0,8
переговорное устройство	1,2
Диапазон рабочих температур, °С	- 40 - +50
Атмосферное давление, кПа	85 -106
Относительная влажность, %	98
Габаритные размеры в штатной упаковке, не более мм	680x330x270
Масса комплекта в штатной упаковке, не более, кг	17,2
Время развертывания и подготовки к работе не более, мин	5
Время готовности образца к работе после включения, не более, мин	1
Макс. дальность связи с пострадавшим, не более, м	5
Время непрерывной работы, ч	10
Время непрерывной работы, ч	10
Состав поискового расчета, человек	1-3

Радиолокационный обнаружитель пострадавших (биорадар) РАДАР – 01

Изделие «РАДАР-01» предназначено:

Для дистанционного обнаружения и определения местоположения живых людей в завалах из строительных материалов, под снегом, песком, оказавшихся в зоне чрезвычайной ситуации.

Состав прибора:

радиоблок;

персональный компьютер (типа Notebook);

штатив с поворотным устройством;

блок питания персонального компьютера;

соединительный кабель: – «персональный компьютер - блок питания»;

соединительный кабель – «радиоблок - персональный компьютер».

Основные технические характеристики:

Дальность обнаружения живых людей в завалах:

из сухих строительных материалов, снега, льда – 3...8 м;

из влажного строительного материала, песка – 1...3 м.

точность определения дальности до пострадавшего:

± 0,5м – при дальности 2...4 м; ± 1м – при дальности 4...8м.

вероятность правильного обнаружения – 0,8;

вероятность ложной тревоги – 0,2;

время готовности изделия к работе после включения – не более 2 мин;

время развертывания и подготовки прибора к работе – не более 10 мин;

питание:

радиоблок от аккумуляторной батареи;

персональный компьютер от встроенной аккумуляторной батареи или от сети 220В, 50Гц;

время непрерывной работы при нормальных климатических условиях: компьютера от автономного питания – 1 час, радиоблока – 2 часа;

рабочий интервал температур от минус 20° до плюс 50° С (кроме персонального компьютера);

масса:

радиоблока в рабочем состоянии со штативом – 6,8 кг;

компьютера с шиной – 3,2 кг;

изделие размещается в двух укладках:

масса укладки №1 – 12,7 кг;

масса укладки №2 – 2,5 кг;

срок службы изделия – 3 года.

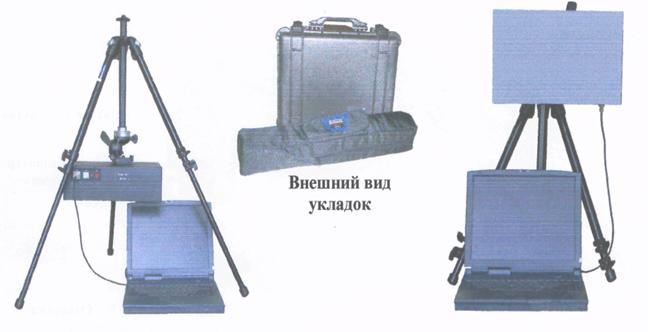

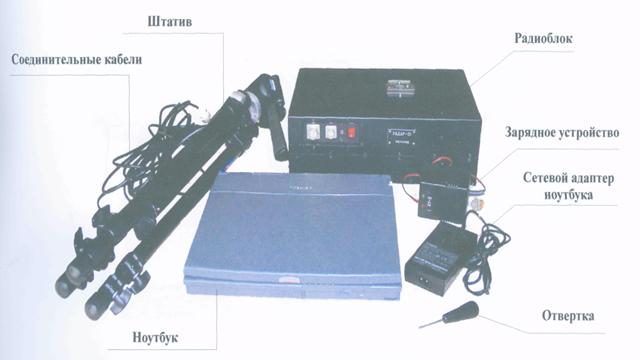

Рис. П.1.3. Внешний вид изделия «РАДАР»

Рис. П.1.4. Рабочее положение изделия при «РАДАР-01» поиске в завалах

Рис. П.1.5. Рабочее положение изделия «РАДАР-01» при поиске за преградой

Критерием присутствия человека в зоне поиска является наличие ярко выраженных спектральных составляющих с характерными частотами в диапазоне 0,2-0,4Гц.

Каждый спектр соответствует определенному расстоянию до объекта.

Принцип действия изделия «РАДАР»

Обнаружение осуществляется путем радиолокационного зондирования предполагаемого местонахождения пострадавших. Отраженный от тела человека сигнал модулируется «признаками живого человека» (движение, дыхание), принимается, анализируется и выдается решение об обнаружении.

Обнаружение осуществляется на фоне мощных помеховых сигналов, полученных за счет переотражения зондирующего сигнала от неподвижных и подвижных объектов, например, вибрирующих установок, перемещение оператора, колебания листвы, травы и т. д. С целью выделения полезного сигнала в аппаратуре осуществляется анализ только тех сигналов, которые имеют модуляцию, вызванную дыхательной деятельностью. Цель достигается осуществлением пространственного разрешения и подавлением сигналов от неподвижных объектов.

Универсальная радиофицированная каска спасателя

КОМПЛЕКС «ШЛЕМ»

Комплекс состоит из аппаратуры, расположенной на защитной каске и одежде исполнителя и монитора руководителя.

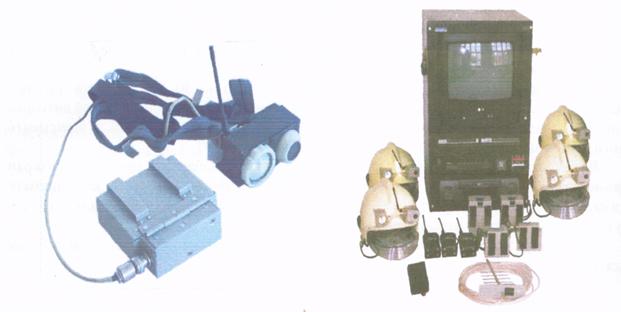

Рис. П.1.6. Внешний вид комплекса «Шлем-1»

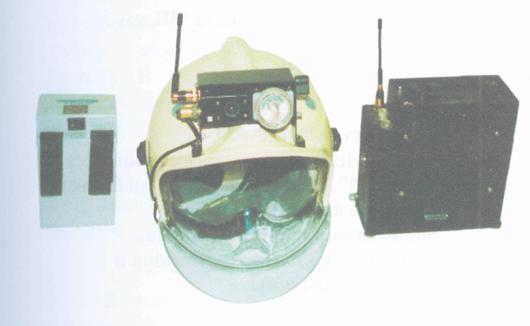

Рис. П.1.7. Внешний вид комплекса «Шлем-2»

Рис. П.1.8. Внешний вид комплекса «Шлем-3»

Аппаратура «Шлем-1» размещена на каске (цветная видеокамера, микрофон, передатчик, антенна и фара) на поворотном устройстве, позволяющем предварительно, вручную, установить необходимый угол поворота видеокамеры. Питание осуществляется от аккумуляторной батареи, управление − кнопками тангеты.

Аппаратура «Шлем-2» размещена на мягкой подвеске, закрепляемой на каске произвольной формы.

Автономный монитор комплексов «Шлем-1» и «Шлем-2» состоит из 4-х цветного жидкокристаллического дисплея, приемника телевизионных видеосигналов, антенны и аккумулятора. Монитор позволяет принимать видео- и аудиоинформацию от четырех исполнителей работ.

Стационарный монитор комплекса «Шлем-3» состоит из 4-х цветного дисплея, четырех многоканальных приемников, кватратора, видеомагнитофона и выносной антенны, он позволяет одновременно контролировать работу четырех исполнителей и записывать видео - и аудиоинформацию.

Видеокамера передает цветное изображение всего, что наблюдает спасатель, на экран видеомонитора, что позволяет оперативно руководить работой спасателя и принимать оптимальные решения в различных ситуациях. При слабом освещении или при его отсутствии для цветной камеры применяется подсветка.

Аппаратура шлема питается от аккумулятора, размещаемого в кармане или на поясе спасателя.

Технические характеристики комплекса «Шлем-1»

Дальность передачи телевизионного сигнала на открытой местности	не менее 300 м
Угол обзора/поворота видеокамеры	25°-35°/15°
Дальность подсветки	до 5 м
Видеоизображение	цветное
Каска штатная	«Supra-S»
Длительность работы монитора:
4 А-ч/12 В, подсветка вкл/выкл	2/7 часов
0,8 А-ч/12 В, подсветка вкл/выкл	0,25/1,25 часов
Масса аппаратуры с каской/на мягкой подвеске	1,4/0,4 кг
Масса аппаратуры каски	0,25 кг
Масса монитора автономного/стационарного	2,7/45 кг
Рабочий интервал температур аппаратуры каски/монитора	-30°.. 40°/0° ..+50°
Исполнение	Пылевлагозащитное 1Р54 ГОСТ 14254-80

Телевизионная система поиска пострадавших в ЧС

«Система – 1К» («Система – 1 Р»)

Назначение:

Телевизионная система поиска пострадавших в ЧС предназначена для поиска пострадавших людей из завалов разрушенных зданий, дистанционного осмотра полостей завалов, определения состояния пострадавших путем их осмотра, а также обследования конструкций завала для выбора оптимальной технологии его разбора.

Основные технические характеристики:

	«Система – 1К»	«Система – 1Р»
Минимальный диаметр отверстия для проникновения в завал	45 мм	45 мм
Дальность обнаружения, т. е. расстояние между датчиком и объектом, при использовании штатной подсветки	Не менее 1,5 м	Не менее 1,5 м
Угол обзора / поворота датчика	400 х400 1200	400 х400 1200
Mминимальная / максимальная длина раздвижной штанги	1,4 / 2,5 м	1,4 / 2,5 м
Дальность передачи телесигнала по кабелю	10 м	-
Дальность передачи телесигнала по радиоканалу на открытой местности	-	200 – 300 м
Питание автономное и от сети	12 В/220 В 50 Гц	12 В /220 В 50 Гц
Длительность работы от штатного аккумулятора	не менее 2 часов	не менее 2 часов
Масса без / в таре	4,3 / 14 кг	4,9 / 14 м
Рабочий интервал температур без /с использованием термобокса	0…500 / -500…+ 500 С

Состав:

«Система –1К»	«Система –1Р»
блок поиска: (датчик, штанга, поворотная система); блок монитора: (монитор, органы управления и контроля, аккумулятор); сетевой блок питания; акустическая гарнитура; комплект соединительных кабелей; зарядное устройство; сменная аккумуляторная батарея; ЗИП.	блок поиска: (датчик, штанга, поворотная система, передающее устройство); блок монитора: (приемное устройство, монитор, органы управления и контроля, аккумулятор); сетевой блок питания; акустическая гарнитура; комплект соединительных кабелей; зарядное устройство; сменная аккумуляторная батарея; ЗИП.
