Организация и ведение аварийно-спасательных работ (стр. 15 )

При обнаружении газа в помещениях, прежде всего, отключают газовую сеть здания краном на вводе. Работать в загазованном помещении опасно, поэтому необходимо предварительно снизить концентрацию газа в воздухе путем естественной или искусственной вентиляции. В последнем случае следует помнить, что вентиляторы работают на отсос, поэтому они должны быть во взрывобезопасном исполнении.

Если газ проникает в помещение по трассе других коммуникаций, надежным способом предохранения от поступления газа является отрывка отсекающего шурфа. Шурф должен обеспечить выход газа в атмосферу.

Во многих случаях газ, выходящий из поврежденных мест, может воспламениться. Размеры факела зависят от величины отверстия и давления. Тушение пламени на газопроводах низкого давления обычно не вызывает больших трудностей; производится оно замазыванием мест выхода газа глиной, набрасыванием на пламя мокрого брезента или кошмы для изоляции от воздуха, засыпкой землей, песком.

При среднем давлении газ проходит слой воды и может гореть в воздухе. Поэтому такое пламя следует тушить струей инертного газа, сжатого воздуха от компрессора или воды от пожарного насоса, создающей достаточное противодавление струе выходящего газа. Струей сжатого воздуха от компрессора с давлением 4-6 кгс/см2, направляемой одним или несколькими шлангами к месту выхода газа, можно сбить пламя при давлении в газопроводе до 0,7 кгс/см2.

При высоком давлении в газопроводе и большом отверстии пламя гасят засыпкой газопровода грунтом и его уплотнением или заполнением газопровода водой. В большинстве случаев для этого потребуется предварительное снижение давления с помощью задвижек. Заполнять газопровод водой можно через гидрозатворы и конденсатосборники.

Как правило, тушение пламени на газопроводах среднего и высокого давления производится пожарными формированиями.

При тушении пожара в зданиях и сооружениях водой следует иметь в виду, что вода электропроводна. Поэтому установки и оборудование, находящиеся под напряжением, должны быть отключены.

Места повреждений на газовых трубах – трещины и разрывы – можно временно заделать обмоткой поврежденного участка плотным (брезентовым) бинтом с последующей обмазкой глиной или оборачиванием листовой резиной, листом свинца или фибры с накладкой хомутов.

Для ремонта газопроводов низкого давления применяется также полихлорвиниловая липкая лента. Лента наматывается внапуск до половины своей ширины и сверху может быть усилена одним - двумя слоями резины. Наиболее эффективно использование ленты при заделке погнутых участков труб, где металлические или другие типы бандажей не могут быть использованы.

Неплотности раструбов на газопроводе из чугунных труб устраняют зачеканкой стыков смоляной прядью или другим материалом с последующей заливкой свинцом. Разрывы стыков стальных газопроводов ремонтируют вваркой катушки длиной не менее 400 мм.

Для усиления ненадежных стыков на газопроводах высокого и среднего давления можно устанавливать ремонтные муфты – лепестковые или с гофрой (рис. 2.13). Продольные трещины длиной более 0,8 м устраняют также вваркой катушки соответствующей длины.

Рис.2.13. Ремонтные муфты: а - с гофрой; б - лепестковая;

1 - газопровод; 2 – муфта

Газопроводы из пластмассовых труб имеют простые соединения, выполняемые с помощью клеевого шва (рис. 2.14) или контактной сваркой встык. Это позволяет быстро заменять поврежденные участки газопровода. Соединение труб из различных материалов (стальных и пластмассовых) также весьма просто и может быть выполнено различными способами.

Чугунные трубы при переломах и трещинах заменяют новыми.

При механических повреждениях газопроводов со смещением в горизонтальном или вертикальном положении должны быть вскрыты и проверены смежные стыки по одному с каждой стороны до неповрежденного.

При разъединении газопровода, имеющего электрозащиту, может возникнуть искрение от действия блуждающих токов. В таких случаях необходимо поставить на время ремонта перемычку. Перемычка будет не нужна, если работы будут выполняться после продувки газопровода воздухом.

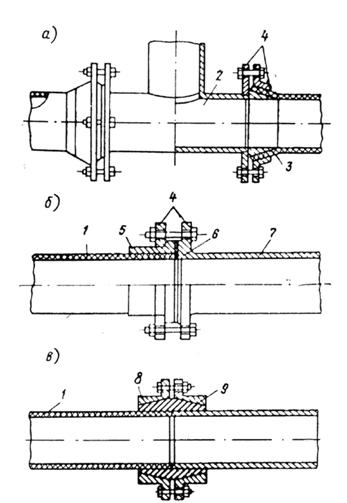

Рис. 2.14. Соединение полиэтиленовых и винипластовых труб: а - полиэтиленовой трубы со стальной на распорной втулке; б - полиэтиленовой трубы со стальной на приваренной буртовой полиэтиленовой втулке; в - винипластовых труб муфтой конструкции; г - муфтовое на перхлорвиниловом клее;

1 - полиэтиленовая труба; 2 - стальная вставка; 3 - распорная втулка;

4 - фланцы; 5 - литая полиэтиленовая втулка; 6 - уплотнительная про­кладка;

7 - стальная труба; 8 – муфта; 9 - резиновое клиновое уплотнение

Соединение газопроводов, различные врезки можно выполнять без отключения газа. Существуют несколько способов присоединения.

Наиболее распространены торцовое, тавровое, телескопическое и без снижения давления (рис. 2.15 и 2.16). В последнем случае присоединение осуществляют с помощью специальных устройств без снижения давления в газопроводах среднего и высокого давления. В большей части остальных вариантов присоединения требуется снижение давления газа до 40 – 100 мм вод. ст.

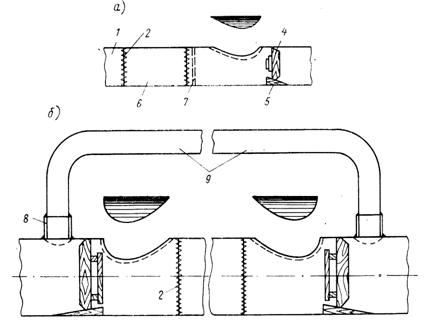

Рис. 2.15. Торцовое присоединение газопроводов: а - простое;

б - с устройством обводной трубы-байпаса; 1 - газопровод (присоединяемый); 2 - сварные швы; 3 - козырек; 4 - деревянный диск; 5 - клин; 6 - соединительная труба (катушка); 7 - заглушка; 8 - патрубки; 9 - обводная труба-байпас

Рис. 2.16. Тавровое и телескопическое присоединение газопроводов: а - тавровое; б - телескопическое; 1 - присоединяемый газопровод; 2 - деревянный диск;

3 - стержень; 4 - козырек; 5 - вырезаемое окно; 6 - действующий газопровод;

7 - соединительный патрубок; 8 - сварной шов; 9 - муфта; 10 - асбестовая набивка

Для прочистки газопровода низкого давления от засора используют ерш-диск с металлической щеткой и двумя кольцами или шар. В начале прочищаемого участка вырезают отверстия, через них пропускают проволоку, с помощью которой через газопровод протаскивают ерш. Прочищаемый участок отключают деревянными пробками на глине или резиновыми пузырями.

Большинство ремонтных и аварийно-восстановительных работ на газопроводах низкого давления можно делать под давлением, то есть без отключения всей линии. Изолируют только небольшой участок, где ведутся работы. Для этого с обеих сторон поврежденного газопровода вырезают отверстия, в которые вставляют на глине инвентарные деревянные заглушки (пробки), или резиновые шары (пузыри), или глинокирпичный замок.

После завершения работ заглушки вынимают, а отверстия заваривают.

2.5. ДРУГИЕ НЕОТЛОЖНЫЕ РАБОТЫ

НА СИСТЕМАХ ЭЛЕКТРОСНАБЖЕНИЯ

Другие неотложные работы на системах электроснабжения городов проводятся в очаге поражения в целях:

отключения отдельных линий и участков сети электроснабжения в местах проведения работ для обеспечения безопасности людей и предотвращения образования пожаров;

подачи электроэнергии в отдельные районы и участки очага поражения;

обеспечения электроэнергией особо важных потребителей в случае частичного повреждения линий электропередач и источников электропитания.

Отключение отдельных участков сети электроснабжения потребуется в местах проведения аварийно-спасательных работ, где поврежденные сети низкого напряжения питаются от сохранившихся высоковольтных линий, путем выключения рубильников, с помощью разъединителей или перерезанием проводов.

При повреждении высоковольтных линий электропередач они автоматически выключаются на ближайших понизительных трансформаторных подстанциях (масляные или воздушные выключатели) или на распределительных пунктах.

Подача электроэнергии в отдельные районы или участки очага поражения может потребоваться для самых различных целей: освещения территории на объектах работ; питания электродвигателей различных машин и электрифицированного инструмента, с использованием которых проводятся аварийно-спасательные работы; обеспечения работы сохранившихся или временно развертываемых медицинских учреждений и для многих других целей. Подавать электроэнергию в этих случаях наиболее целесообразно по сохранившимся электролиниям, если объемы восстановительных работ невелики, или же по прокладываемым временным кабельным сетям с питанием их от близлежащих источников (трансформаторных подстанций, сохранившихся кабельных сетей и от других мест подключения).

Восстановление отдельных поврежденных участков наземных электролиний осуществляется путем соединения проводов или прокладки новых отдельных линий на уцелевших или временно создаваемых опорах. После соединения разорванных электропроводов или при прокладке временных участков неизолированные провода должны быть натянуты на высоте не менее 5 м от поверхности земли.

Поврежденные участки кабельных линий могут быть соединены временной воздушной линией или путем прокладки соединительного кабеля на поверхности земли.

В практике ремонта и обслуживания воздушных линий электропередач применяется несколько способов соединения проводов: с помощью овальных или фасонных соединителей прессуемыми натяжными зажимами и др. Места соединения проводов помимо механической прочности должны обеспечивать достаточный электрический контакт. Однопроволочные провода могут соединяться скруткой или наложением бандажа из тонкой проволоки. Для надежности контакта бандаж пропаивают.

Стальные однопроволочные провода соединяют электрической сваркой (длина сварного шва не менее 10 диаметров провода). Многожильные провода низковольтных линий могут быть соединены скруткой с последующей пропайкой. Такой способ соединения многожильных проводов, особенно процесс пропайки, довольно трудоемок и сложен. Если же пропайку не делать, соединение не будет прочным и не обеспечит надежного контакта.
