      Для прокладання кабелів по дну морів використовують спеціальні кабелі з високоміцною конструкцією. Прокладання здійснюється з допомогою морських кабелеукладачів (спеціалізоване судно).

При переході кабелем сплавних та суднохідних річок місця кабельного переходу повинно обиратися, виходячи з наступних вимог:
      Місця переходів повинні розміщуватися на прямолінійній ділянці річки мінімальної ширини з не розмивним руслом і пологими берегами, не в місці зупинки суден, місць добування копалин і водопою худоби, та з урахуванням нанесення збитку навколишньому середовищу;

    Траса кабелю через судноплавні та сплавні річки повинна проходити нижче автомобільних й залізничних мостів на дорогах магістрального призначення. При відсутності на річках льодоходів та заторів льоду, місце переходу визначається проектом залежно від гідрогеологічних особливостей й характеристики даної річки, із забезпеченням найменших затрат по влаштуванні річкового кабельного переходу та застосування найбільш досконалих механізмів при будівництві, зручності експлуатації.
      Кабельні переходи через водні перешкоди, залежно від призначення кабельних ліній і місцевих умов, можуть виконуватися:

-  під водою (із заглибленням у дно і без заглиблення);

-  по мостах;

-  на штучних спорудах (опори і т. ін.).

      Улаштування кабельних переходів через русло водної перешкоди може бути виконане одним із способів:

-  кабелеукладачем;

-  кабелеукладачем на довгому тросі;

-  засобами гідромеханізації;

-  з використанням установок горизонтально-напрямленого буріння.

При прокладанні оптичного кабелю в кабельну каналізацію потрібно контролювати тягове зусилля, котре не повинне перевищувати нормованого значення на кабель.

При прокладанні оптичного кабелю в кабельну каналізацію використовують направляючі пристрої (ролики, коліна та інші), що убезпечує оптичний кабель від пошкоджень при вводі в кабельну каналізацію.

  При прокладанні оптичного кабелю не варто використовувати змазку для уникнення приклеювання кабелю до каналу кабельної каналізації, та забезпечення цілісності оболонок кабелю, котрі можуть бути зруйновані змазкою.
      Прокладання неброньованих оптичних кабелів в каналі, зайнятому електричними кабелями, повинно виконуватися у заздалегідь прокладеній поліетиленовій трубці.

Оптичні кабелі з бронею із зовнішнім захисним шлангом поверх броні можуть прокладатися як у вільних, так і у зайнятих каналах, без прокладання поліетиленової трубки.

Використовувати зайнятий оптичними кабелями канал для прокладання електричних кабелів заборонено.

В тунелях метрополітену і колекторах оптичні кабелі зв'язку повинні прокладатися броньованими із зовнішніми оболонками, що не розповсюджують горіння.

На трасі кабельної каналізації встановлюють оглядові пристрої: кабельні колодці зв'язку та кабельні колодці зв'язку спеціального типу.

Оглядові пристрої (колодці) кабельної каналізації повинні встановлюватись:

-  Прохідні - на прямолінійних ділянках трас, а також при зміні глибини залягання трубопроводу;

-  Кутові - в місцях повороту траси більш ніж на 150;

-  Розгалужувальні - в місцях розгалуження траси на кілька напрямів;

-  Станційні - в місцях вводу кабелів в будівлі станцій.

      Прокладка оптичного кабелю, вмонтованого в грозозахисний трос або фазовий провід.  Зовнішні металеві повіви оптичних кабелів, котрі вбудовані в грозозахисний трос, повинні мати низьке питомий опір (порядку от 0,11 до 0,80 Ом/км), високу щільність струму короткого замикання (до 25 кА в продовж 1 с, сила струму залежить від марки кабелю), і термічну стійкість до струму короткого замикання (от 18 до 332 кА в продовж 1с, сила струму залежить від марки кабелю). А також стійкість к грозовому розряду.

      Використовуються конструкції кабелю з профільованим і трубчатим типом сердечника.

Профільований стержень осердя краще захищає оптичні волокна, чим алюмінієва трубка. Трубка не має опори для радіальних навантажень, внаслідок чого трубка може змінити форму. Після проходження струму нагрів йде в алюмінієве профільоване осердя, котре ефективно захищає волокна від появи місць з високою температурою. Такі кабелі і методика їх тестування описані в стандарті ІЕЕЕ 1138.

При прокладці оптичного кабелю, кабель підвішується на опорах ЛЕП нижче фазових проводів. Важною характеристикою конструкції таких кабелів є допустиме механічне навантаження. Для зменшення навантаження від власної ваги (внаслідок наявності великих прольотів між опорами ЛЕП) використовують встановлення додаткових опор. Для зменшення навантаження від власної ваги (внаслідок наявності великих прольотів між опорами ЛЕП) використовують встановлення додаткових опор.

Підвіс оптичного кабелю на опорах здійснюється по трьом схемам (лінія підвісу кабелів відносно лінії землі):

-  Горизонтальне розташування проводів (все кабелі відносно землі в горизонтальній площині (в ряд));

-  Вертикальне розташування проводів (групи кабелів розташовані в вертикальній площині (один на другим));

-  Змішане розташування проводів.

3.2 Інструкція з налаштування керованих світчів

Складна мережа вимагає складних пристроїв. Якщо поставлена задача – отримувати статистику з портів (по трафіку, кількості помилок), використовувати протокол STP або агрегувати канали для збільшення пропускної здатності – слід використовувати "розумний" комутатор –керований. Керовані комутатори розрізняються не тільки за кількістю і типом портів, а й за своїм функціоналом. Керовані комутатори початкового рівня, як правило, містять тільки зачатки підтримки технологій QoS, досить просту систему моніторингу, тільки базову підтримку протоколу SNMP - версії 2 або навіть 1, не підтримують контроль доступу в мережу - протокол 802.1x та управління шириною смуги пропускання. У цьому огляді мова піде про представника вищого класу цих пристроїв - керованому комутаторі середнього рівня D - Link DES- 3010G, який містить 8 портів, що працюють на швидкостях 10 / 100 Мбіт в сек, один порт 1000Мбіт в сек. і одне універсальне гніздо для установки модуля SFP. DES - 3010G підтримує розширену реалізацію QoS, SNMP v.3, контроль доступу по 802.1x, завдань смуги пропускання для кожного порту і вельми широкі можливості по фільтрації і моніторингу.

Первісна настройка.

За замовчуванням комутатор налаштований на використання IP- адреси 10.90.90.90 з маскою 255.0.0.0.

- Первісна настройка зводиться до :

Установка IP - адреси;

Створенню облікового запису адміністратора (за замовчуванням пароль - порожній).

У комутаторі була встановлена ​​прошивка версії 1.01.021. На FTP - сервері виробника прошивки виявлені не були.

У верхньому фреймі відображається, зовнішній вигляд комутатора з поточним станом індикаторів портів.

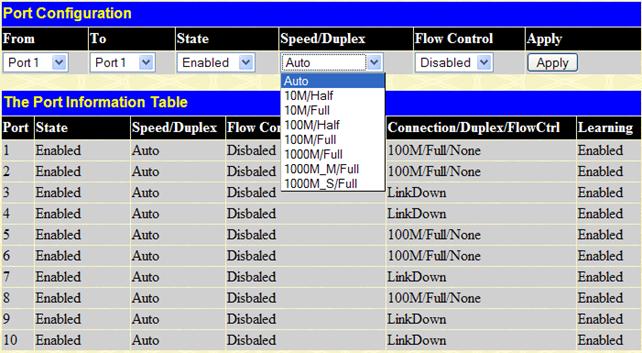

- Налаштування портів

Для кожного порту можна індивідуально виставити наступні параметри:

Стан: включений / виключений ;

Протокол: 10 /100 ( 1000 для портів № 9 та № 10 ) Мбіт в сек. в режимі дуплексу / напівдуплекса.

Ця установка може стати в нагоді при роботі з обладнанням, яке некоректно визначає протокол. Або в разі неякісної лінії зв'язку зниження швидкості і включення напівдуплекса може знизити кількість помилок передачі.

Контроль потоку.

Якщо цей режим включений, то комутатор при перевантаженні цього порту буде відсилати відправнику спеціальний пакет з вимогою знизити швидкість потоку.

Для кожного порту можна задати опис.

- User accounts

Комутатор дозволяє розмежувати адміністративний доступ шляхом створення облікових записів користувачів в локальній базі та призначення їм двох рівнів пріоритету: "адміністратор" та "користувач". Теоретично, "користувач" може тільки переглядати конфігурацію, але не міняти її.

Однак, вникнувши детальніше, що контроль доступу реалізований програмістами D-Link на рівні JavaScript. Проблема в тому, що JavaScript виконується на стороні користувача, а значить, може бути змінений або відключений користувачем.

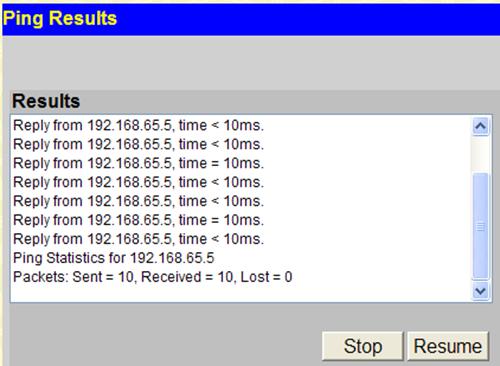

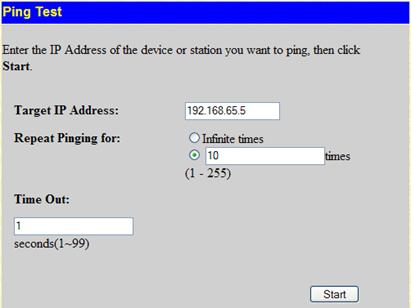

Ping Test

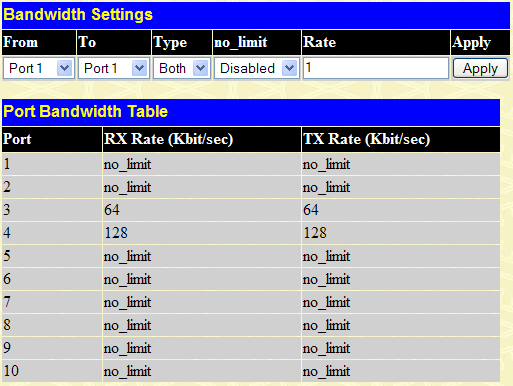

- Обмеження пропускної здатності

Комутатор підтримує завдання пропускної здатності для кожного порту, що дозволяє обмежено використовувати його сервіс-провайдерам, або там де необхідно встановити реальну швидкість передачі даних нижче щодо тієї, що забезпечує апаратне підключення.

На жаль, ліміт швидкості можна задати тільки на прийом, передачу або і те, і інше відразу. Тобто задати різні ліміти на прийом і передачу неможливо.

- Моніторинг

Для моніторингу комутатор надає багаті можливості. Графіки отрісовиваємих за допомогою Java. На жаль, показ статистики відразу для декількох портів не підтримується, що досить незручно.

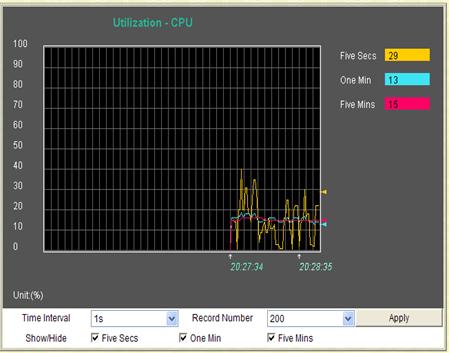

Завантаження процессор

3.3. Інструкція з монтажу обладнання на серверні стійки.

Все обладнання на серверні стійки повинне бути змонтоване з врахуванням вимог техніки безпеки. Оптичні патчкорди та патчкорди витої пари між комутаційними пристроями на серверній стійці повинні бути прокладені у спеціальних кабелеутримуючих хомутах.

При монтажі комутаторів, ODF або OLT-пристроїв слід врахувати принципи оптимізації щодо місць їх розташування на серверній стійці, оскільки, від цього залежить якість та оперативність технічної підтримки.
