Ремонт часов (стр. 7 )

Помимо указанного существенного преимущества, в наручных электрических часах значительно улучшена герметизация их кор­пуса, что также упрощает их обслуживание, исключая необходи­мость ежесуточной заводки.

В настоящее время известно несколько конструктивных вари­антов наручных электрических часов, не имеющих в основном принципиальных конструктивных различий. Подобные часы выпу­скаются некоторыми фирмами США, Франции, Швейцарии и ФРГ.

Принципиальная схема наиболее распространенной конструк­ции наручных электрических часов показана на рис. 38.

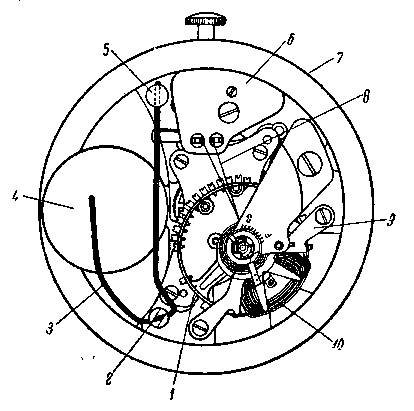

Рис. 38. Принципиальная схема наручных электрических часов

В этой конструкции применен винтовой монометаллический баланс 1, обод которого имеет прорезь, в которой установлена треугольная миниатюрная катушка 10 с проводом толщиной не­более 15 мк. Один конец этой катушки соединен через волосок баланса с массой механизма, другой конец, изолированный oт массы, — с контактным штифтом, установленным в ролике, закреп­ленном на оси баланса (на схеме - не видны). Источник тока — батарейка 4 — установлен в гнезде платины 7 с помощью байонетной пружины 3, концы которой заведены в от­верстия крепежных колонок 5 и 2. Корпус батарейки, являющийся одним из ее выводов, соединяется непосредственно с массой меха­низма, крышка батарейки, являющаяся вторым ее выводом и изо­лированная от корпуса батарейки, — с токосъемной пружинкой, изолированно закрепленной на платине механизма.

В электрическую цепь батарейка — катушка введены кон­такты 8, закрепляемые на платине часов специальным мостом 6.

На платине часов укреплен также магнитопровод 9, снабжен­ный двумя цилиндрическими постоянными магнитами, выполнен­ными из специального платино-колебательного сплава, что позво­ляет при относительно малых размерах магнита достигать весьма большой напряженности магнитного поля в зазоре магнитопровода.

При колебаниях баланса катушка, закрепленная на нем, про­ходит в зазоре магнитопровода. В тот момент, когда катушка входит в зазор, контактная пластина замыкается с контактным штифтом, установленным на оси баланса, и в катушку поступает ток от батарейки, создавая вокруг катушки электромагнитное поле. Взаимодействие этого поля с полем постоянных магнитов магнитопровода сообщает балансу импульс, поддерживающий его колебания.

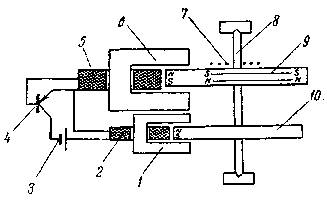

Рис. 39. Бесконтактные электрические часы на триодах (принципиальная схема)

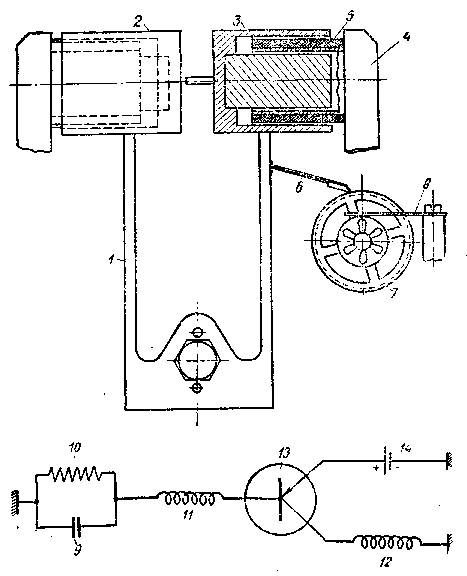

Рис. 40. Принципиальная схема камертонных часов

В наручных электрических часах баланс не только регулирует ход часов, но и является двигателем стрелочного механизма ча­сов. С этой целью на балансе с помощью ролика закреплен эллипс аналогично тому, как это выполнено в обычных механиче­ских часах. При колеба­ниях баланса эллипс, взаимодействуя с зубца­ми миниатюрного храпо­вого колеса, занимающе­го место ходового колеса в обычном механизме, вращает храповик, кото­рый с помощью обычной зубчатой передачи сооб­щает вращение стрелкам часов. Положение храпо­вика фиксирует в этих ча­сах миниатюрный посто­янный магнит, установ­ленный в платине часов, взаимодействующий с проходящими над ним зубцами стального храповика.

В заключение настоящей главы следует указать также на два новых типа электрических наручных часов, разработка - которых в настоящее время проводится весьма интенсивно. Это так назы­ваемые бесконтактные, или электронные наручные часы, извест­ные пока по многочисленным литературным источникам, и яаручные камертонные часы, выпускаемые американской фирмой «Бюлов».

Бесконтактные часы созданы на базе миниатюрных полупро­водниковых триодов, заменяющих в этих часах контакты, которые в вышеописанных электрических часах являются слабым кон­структивным узлом механизма. На рис. 39 показана принципиаль­ная схема бесконтактных часов фирмы «Филлипс». В этой конст­рукции баланс образован двумя магнитными дисками 9 и 10, за­крепленными на общей оси 8, снабженной волоском 7. При колеба­ниях баланса диски проходят в зазорах сердечников 1 и 6, соответственно несущих катушки 2 и 5. При прохождении маг­нитного полюса диска 9 в зазоре сердечника 6 в катушке 5 наводится э. д.с., поступающая на базу полупроводникового триода 4.

База полупроводникового триода по принципу своей работы аналогична сетке обычной электронной лампы. При поступлении эдс на базу триод разрывается и пропускает ток от источника тока 3 в катушку 2, на которой создается электромагнитное поле.

Это поле взаимодействует с диском 10, сообщая балансу импульс. Колебания баланса в бесконтактных часах могут передаваться на вращение стрелок часов таким же способом, как и в контакт­ных электрических часах.

На рис 40 показана принципиальная схема камертонных ча­сов фирмы «Бюлова». На ножках камертона 1 укреплены стакано-образные магнитопроводы 2 к 3 с постоянными магнитами 4.

В зазор обоих магнитопроводов введены соленоидные катушки 5. При колебаниях камертона пружинка 6 перемещает храповое колесо 7 с фрикционной фиксирующей пружинкой 8.

Колебания камертона поддерживаются с помощью генератор­ной схемы, образованной конденсатором 9, сопротивлением 10, обмотками соленоидных катушек 11 и 12, включенными в цепь полупроводникового триода 13. Схема получает питание от источ­ника тока 14.

Работа подобной схемы аналогична работе схемы бесконтакт­ных часов. При сообщении камертону возбуждения в катушке 11 постоянный магнит наводит э. д.с., приложенную к базе триода 13, который проводит ток от источника 14 в катушку 12. Магнитное поле этой катушки, воздействуя на постоянный магнит камертона, поддерживает его колебания.

Г Л А В А III

ОБОРУДОВАНИЕ ЧАСОВОЙ МАСТЕРСКОЙ И ОБЩИЕ

УКАЗАНИЯ ПО РЕМОНТУ ЧАСОВ

1. ОРГАНИЗАЦИЯ РАБОЧЕГО МЕСТА

Рабочее место часового мастера состоит из однотумбовогс стола-верстака высотой 80 — 90 см и шириной 40 — 45 см с ящиками для хранения инструмента, часов и запасных частей к ним, В больших мастерских применяют многоместные верстаки. Поверх­ность верстака, на котором рабо­тают, должна быть безукоризненно чистой. Рекомендуется рабочую часть верстака застилать белой бу­магой, поверх которой положить лист толстого стекла, а еще луч­ше — прозрачного оргстекла (плек­сигласа), который менее теплопро­воден, а поэтому более гигиеничен для работы мастера.

Рабочее место должно обеспечи­вать нормальное положение рук мастера, не вызывая быстрого уто­мления при работе. Расстояние от глаз работающего до рабочей зоны верстака должно быть 20 — 25 см. Для освещения рекомендуется использовать настольную лампу на шарнирах (рис. 41).

Так как большую часть рабочего времени часовой мастер про­водит сидя, желательно пользоваться вращающимся стулом, регу­лируемым по высоте. Используемый инструмент и приспособления должны быть размещены на верстаке в определенном порядке (рис. 42), а редко используемый — храниться в шкафу.

Ремонт деталей часов требует обязательного применения опти­ческого инструмента, позволяющего хорошо видеть мелкие детали,

Рис. 41. Настольная лампа на шарнирах

Самым простым оптическим инструментом является лупа.

Наиболее распространены лупы с разным увеличением — от 1,5х до 10х, с помощью которых производят почти все работы по ремонту мелких часов. Лупы с сильным увеличением применять не рекомендуется, так как они утомляют зрение.

Лупу у глаза закрепляют с помощью проволочного обруча, на­деваемого на голову (рис. 43-У), или удерживают надбровной складкой кожи.

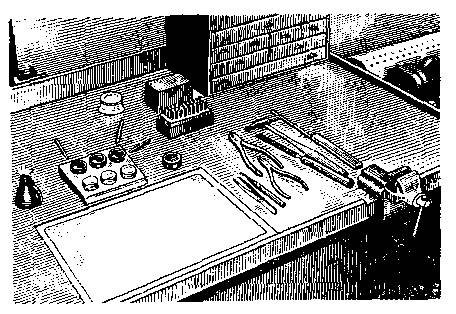

Рис. 42. Порядок размещения инструмента на рабочем месте

Рис. 43. Лупы

Для большего увеличения пользуются комбинированной лупой — на основную лупу надевают дополнительно приставку (рис. 43-2). Мастера, работающие в очках, применяют лупу с проволочной оправой, которая закрепляется непосредственно на оправе очков (рис. 43-5).

Для внедрения в мастерских следует рекомендовать проекцион­ные измерительные приборы — проекторы. Простой проектор имеет обычно один объектив (иногда несколько сменных), осве­титель для проходящего света (диаскопия) и предметный столик без микровинтов. Камни и оси баланса можно проверять школь­ным или бинокулярным микроскопами.

2. ТИПОВОЕ ОБОРУДОВАНИЕ И ИНСТРУМЕНТ

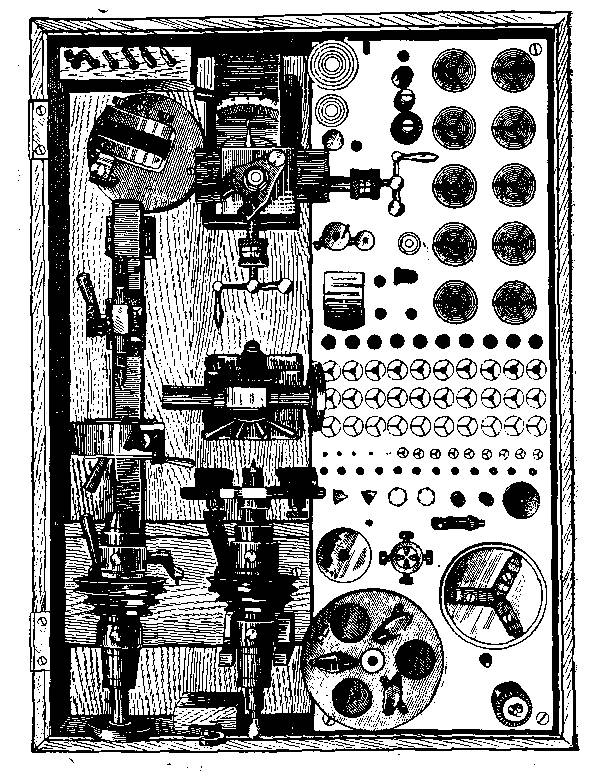

Рис. 44. Токарный станок с принадлежностями

Ввиду того, что описание оборудования и инструмента приво­дится в книге по ходу технологии производства ремонта основных типов часов, где описываются и рабочие приемы, в данном разделе только перечисляется типовое оборудование и инструмент, необ­ходимые в ремонтной мастерской:

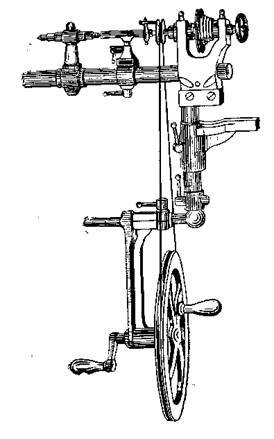

Рис. 45. Токарный станок со смычком и роликом

Рис. 46. Малый токарный станок с ручным приводом

1. Товарный станок типа С-95 или типа Шаублин-90 со всеми принадлежностями к нему (патроны, цанги, оправки, приспособ­ления) (рис. 44).

2. Ручной станок со смычком и роликом (рис. 45).

3. Малый токарный станок с ручным приводом (рис. 46).

4. Ангренажная машина.

5. Арондир-машина (кружительная машина для исправления зубчатых колес).

6. Вибрационная машина.

7. Прибор для проверки точности хода часов (ППЧ-4 или П-12).

8. Хронометр эталонный.

9. Тиски параллельные верстачные со вставными стальными губками шириной 60 см (рис. 47).

10. Ручные тисочки с зажимной гайкой, винтовой гайкой и барашком.
