Описание работы схемы электровоза ВЛ-11 (стр. 7 )

Напряжение вторичных обмоток 5—6 7—8 выпрямляется мостом У-1 и У-4, суммируется с напряжением ц. у. 50В и по­дается на заряд АБ. Рубильник заряда АБ находится внутри щитка РЩ. Нормальное положение — вниз — нормальный за­ряд. При выключениях ГУ АБ подключена к пр. Э301 через силовой контакт К-1 (н. з.) К-1 выключен).

При запуске и напряжении на ГУ 40 В включается К1. АБ отключается от пр. Э301 и подключается на заряд.

Блок предохранителей и автоматов расположен внизу ВВК со стороны сквозного прохода (там, где был ЩПР).

3. -Силовые цепи ТЭД.

После перевода главной рукоятки КтМ на 1-ю позицию на каждой секции включаются линейные контактора К1, К18, К19; на электровозе образуется цепь из последовательно сое­диненных ТЭД каждой секции с полностью введенными пу­сковыми сопротивлениями Р1, Р2, Р25 крайней секции А и Р1, Р2 крайней секции Б.

Цепь тока: ТкПр, пр. 001, дросель Л1, пр. 002, Рз1, пр. 003

— по высоковольтной шине в крайнюю секцию А: БВ, пр

008, РдФ-1, П11-1, пр. 009, К1, Р2 ПкГ 2-1, Р1, К18, Рт35, по

цепи 1-2 Тэд, ПкГ 2-4, Рт38, РтЗб, по цепи 3-4 ТэД Шн1 Шн2 пр.

54

116, ПкГ 1-4, пр. 125, БлКл 2-6 далее возможны три варианта:

а) средняя секция А: (3-х секционный А. А.Б) БлКл 1-6, пр. 028, К18 и далее через ТэД этой секции, аналогично опи­санной выше, на БлКл 2-6;

б) средняя секция Б: (3-х секционный А. Б.Б) БлКл 2-6, пр. 124, П1-2, пр. 028, К18 и далее через ТЭД этой секции, ана­логично описанной выше, на БлКл 1-6;

в) крайняя секция Б: (2-х и 3-х секционный варианты) БлКл 2-6, пр. 124 П13, пр. 009, К1, Р2, ПкГ2-1, Р1, К18 и далее, через ТэД этой секции, аналогично описанному выше до Шн2, затем: Шн2, пр. 116, ПкП-1, пр. 049, П1-3, пр. 122-2, БлКл2-9, далее возможны три варианта:

б)*средняя секция А: БлКл2-9, пр. 122-2, П12-3, пр. 122-1, БлКл2-9;

б) средняя секция А: БлКл2-9, пр. 122-2, 1П2-3, пр. 1224, БлКл-1-9;

в) крайняя секция А: БлКл2-9, пр. 122-2, П12-3, пр. 121, РдФ1, счетчики земля;

2-я поз.: на крайней секции А вкл. К11 (выводит Р25-доп.) на крайней секции Б вкл. К7, К9 (выводит Р2).

3-я поз.: на крайней секции Б вкл. шунтирующий К17 (вы­водит Р1, т. е. секция без реостатов).

С 4й по 17-ю поз.: работают пусковые сопротивления край­ней секции А.

18-я поз.: на всех секциях вкл. К21 шунтирует пусковые сопротивления, подготавливает цепи к переходу.

3.1. Переход на «СП» соединение.

При переводе главной рукоятки КтМ с 18-й на 19-ю пози­цию выключаются реостатные контактора во всех секциях, но сопротивления в цепь ТэД не вводятся, т. к. есть шунтирую­щая цепь:

сек. А — пр. 009, ПкП-1, К21, пр. 028, К18 и далее

сек. Б — пр. 009, К21, пр. 028, К18 и далее.

Особенность перехода: на электровозах ВЛ11м осуществля­ется ступенчатый переход на «СП». Первой переходит крайняя сек. А, второй, с задержкой на 2 переходные позиции, средняя секция, затем, с задержкой на 2 переходные позиции, крайняя сек. Б.

Переходные позиции:

XI — на секции выключается ПкГ1-4 и в цепь ТэД, между

секциями, вводится блок диодов Д1-Д12.

Х2 — на секции выключаются ПкГ1-1 и К21. В цепь ТэД этой

секции вводятся пусковые сопротивления 5,70 ма.

ХЗ — на секции включаются ПкП: 2-3, 5-6 и создают цепь

«СП» ТэД этой секции.

Цепь Т, Э, Д. на 19-ой позиции:

БВ, РдФ1, ПкГ 1-2-3, К1, группа Р2, ПкГ2-1, К11, группа Р1, К18, 1-2 ТэД, пр. 048, ПкГ2-4, К19,

3-4 ТэД, Шн1, Шн2, пр. 116, ПкП-5, ПкТ2, пр. 119, Пк Г1-6, РдФ1, счетчики, земля.

На всех секциях аналогичны.

С 19 по 33 позиции выводятся пусковые сопротивления на каждой секции.

33-я поз. ходовая. На секциях включаются К10 и уравни­тельный К17. Шунтируют пусковые сопротивления и подготав­ливают цепь перехода на «П». Возможна постановка ОП4.

3.2. Переход с «СП» на «П» соединение.

При переводе главной рукоятки КтМ с 33 на 34 поз. вык­лючаются реостатные контактора во всех секциях, но сопро­тивления в цепь ТэД не вводятся, т. к.' есть шунтирующая цепь: К10, ПкГ2-1, К17, К18 и далее.

Переход осуществляется одновременно: Переходные позиции:

XI — выключается ПкГ2-4, в цепь ТэД секции вводится блок диодов Д13-Д24.

Х2 — выключается ПкГ2-1, в цепь ТэД секции вводится со­противление 1, 790 ма

ХЗ — включаются Пк Г2:2-3, 5-6.

Создается цепь ТэД на 34 позиции: БВ, РдФ1, К10, К11, группа Р1, К18, 1-2.

ТэД, пр. 048, ПкГ2-5, ПкТ1, ШГ2-6, пр. 121, РэФ1, счетчики, земля.

БВ, РдФ1, ПкП-2-3, К1, группа Р2, ПкГ2-2-3, 3-4 ТэД, Шн1, Шн2, пр. 116, Пк1-5, ПкТ2, пр. 119, ПкП-6, РДФ1, счетчик, земля.

Включен уравнительный К17.

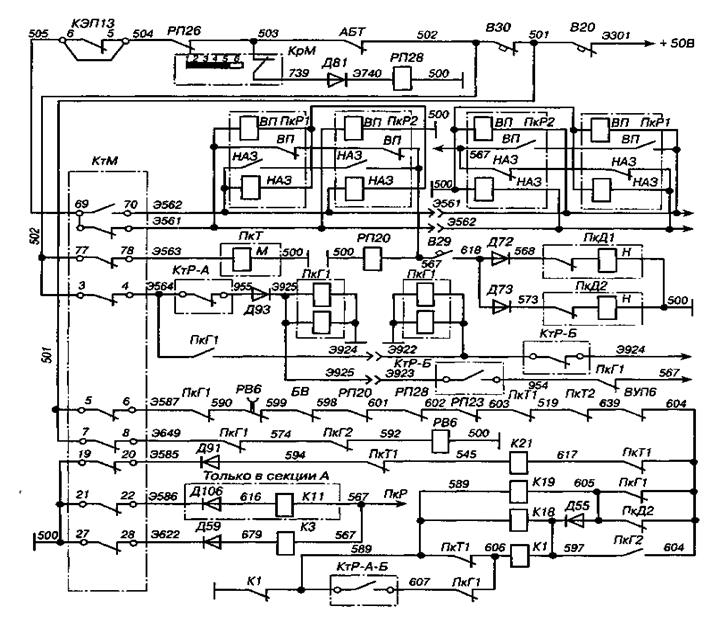

4. Цепи управления ТэД

При включении рубильника АБ получает питание пр. Э301.

Включаем ВУ-20 — получает питание пр. 501. Этим прово­дом подается плюс на автомат ВЗО, на контакторные элемен­ты КтМ, 93, 107, 59, 75, 79, 5, 7, 9;

66

— включаем автомат ВЗО — получает питание пр. 502. От него идет плюс к кнопке В18 — проверка схемы рекуперации. На контроллер К. Э. 95-103, 77, 81, 3, 13; к А*Бт367;

— при включении АБТ367 получает питание пр. 503. От него идет плюс: к замкнутой Бл. Рп26 и далее на пр. 504 к бл. КэП-13; на БлКнб (эл. печи) через бл. тКр к Рп15, к тумб­леру В16—песок, к блокировкам Рп26 и Рп28, а также цепи: пр. 503, КрМ, Д73, пр. Э740, Рп28, пр.503, к. э. 115-116, пр. 688, к. э. 62-61, перемычка к. э. 1-2, пр. 637, бл. Рп20, пр. 675, УП, от пр. 637 идет плюс на к э. 65, 69, 71.

4.1. При переводе Р. с.р. «вперед», в «М» замыкаются к. э. 71-72, 77-78, образуются цепи:

— пр. 502, к. э. 77-78, пр. Э563, катушки «М» ПкТ1 и ПкТ2 всех секций земля. ПкТ разворачиваются в положение «М» (гладкой стороной вверх}. Замыкаются блокировки ПкТ «М».

— пр. 505, К» 71-72, пр. Э561, Мсс, пр. Э 562 при этом, если секция стоит кабиной вперед_ по направлению движения, то от пр. Э561 получают питание катушки «вперед» ПкР1» и ПкР2 (ПкР разворачиваются гладкой стороной вверх). Если секция стоит кабиной назад по направлению движения, то от пр, Э562 получают питание катушки «назад» ПкР-1» и ПкР2 (Пкр разворачиваются кулачками вверх). После разворота ПкР1 и ПкР2 создаются цепи в каждой секции: пр. Э561, бл. ПкР1, «Вп», пр. 512, бл. ПкР2 «ВП» пр. 567, Рп20, земля. По­сле включения Рп20 снимается питание с панели УП, (размы­кается бл. Рп20 в пр. 637-675), а от пр. 567 подается плюс на катушки КЗ и К11, а также через Прб на катушки ПкД1 и ПкД2, фиксируя их положение («А» или «Н»). Если электро­воз заторможен (2,5 атм и выше), то через ВУП-4 получит пи­тание катушка нагружающего устройства.

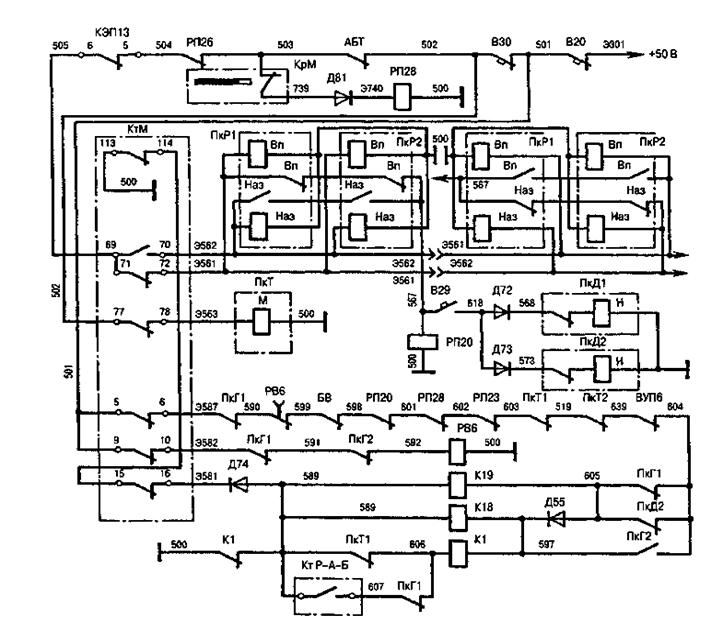

4.2. При поставке главной рукоятки КтМ на первую позиц.:

размыкается КЭ1-2 в цепи пр. 637 — снимается плюс с кн. «возврат БВ» размыкается КЭ11-12 в цепи пр. 435) исключает подъем ТкПр на позициях). 5-6, 9-10, 15-16 и образуются цепи:

пр. 501, к. э. 9-10, пр. 3582, бл. ПкП, пр. 591, бл. ПкГ2, пр. 592, Рвб, земля. Рвб включается, гаснет лампа «переход». Кроме того пр. 592 подает плюс на блокировку К18;

— пр. 501 к. э. 5-6 пр. 3587 бл. ПкД1 (если отключен 1-2 ТэД, то через бл. ПкП), пр. 590, бл. БВ, пр. 599, бл. Рвб, пр. 598,только на «С» при выключении кн. БВ на ЩПР любой сек­ции, кроме крайней А, цепь от пр. 590 будет на этой секции

такой: пр. 590, бл. ПкП, пр. 595, кнопка БВ на ЩПР, пр. 676, бл. ПкВ, пр. 598 и далее: бл. Рп20, пр. 601, бл. Рп28, пр. 602, бл. Рп23, пр 603, бл. ПкТ1, пр. 519, бл. ПкТ2, пр. 639, бл. ВУП-6, (замыкается при давлении в тм 2,7—2,9атм), пр. 604, далее параллельные ветви:

а) пр.604, бл. ПкД2, пр. 605, (при отключении 3-4 ТэД: пр. 604, бл. ПкП пр 605 только на «С»), катушка К19, пр. 589.

б) пр. 605, Д55, пр. 597, катушка К18, пр. 589. в)пр.597, катушка К1, пр. 605, бл. ПкТ1, пр. 589.

— цепь земли линейных контакторов К1, К18, К19: пр. 589, Д74, пр. Э581, КЭ 16-15, перемычка, КЭ 114-113, земля.

При включении К1 замыкается его блокировка в цепи вто­рой земли пр. 589, при включении К18 замыкается его блоки­ровка и дает плюс реостатным контакторам: пр. 592, бл. К18, пр. 641.

Кроме этого, пр. 604 подается плюс: на катушки К17 и К21 через блокировку ПкТ1, на катушку К10 через блокиров­ку ПкД2, через Д88 на блокировку РтЗЗ для включения нагру­жающего устройства, (РтЗЗ — токовое реле, включается при токе 290А). Эти цепи образуются на каждой секции.

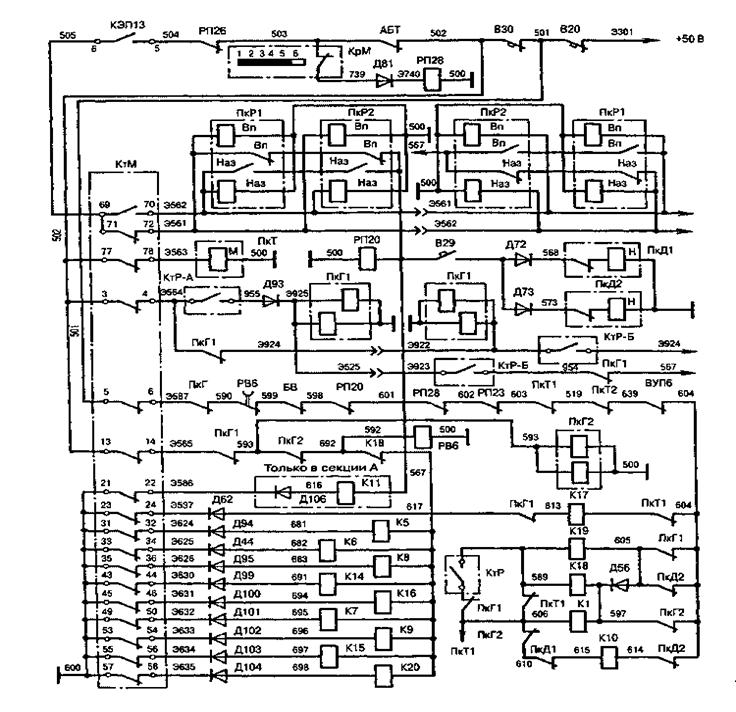

При постановке главной рукоятки КтМ на 2-ю позицию замыкаются КЭ 21-22, 47-48, 51-52, образуя цепи:

— пр. 567, К11, пр. 516, Д106, пр. Э586, КЭ 22-21, земля.

На секции А включается К11.

— пр. 641, К7, пр. 695, КЭ20-19, КтРБ, пр. Э560, К 48-47, земля.

- пр. 641, К9, пр. 696, КЭ 32-31 КТ РБ, пр. Э627, КЭ 52-51, земля.

На секции Б включаются контактора К7 и К9 — угловые.

При постановке главной рукоятки КтМ на 3-ю позицию за­мыкаются КЭ 25-26, создавая цепь:

— пр. 604, бл. ПкТ1, пр. 617, К17, пр. 613, бл. ПкПБ, пр. V 518, КЭ 18-17, КтРБ, пр. Э583, КЭ 26-25, земля.

На секции Б включается К17.

С 4-й по 18 позицию по развертке КтМ получают землю ' катушки реостатных контакторов.

На 18-й ходовой позиции включается контактор К21 по цепи: пр. 604, бл. ПкТ1, пр. 617, К21, пр. 545, бл. ПкП, пр. ; 594, Д91, пр. Э585, КЭ 20-19, земля. На всех секциях включа - г ется К21.

4.3. При постановке тормозной рукоятки на ступени ослаб­ления поля создаются цепи:

ОП-1 замыкаются КЭ 95-96, 97-98, создаются цепи: пр. 502, КЭ 95-96, пр. Э531

бл. К36, пр. 538, бл. К24, пр. 579, две цепи: пр. 579, бл. ДкВ1, пр. 539, КЗЗ, пр. 450, бл. ПкТ2, земля, пр. 579, бл. ДкБ2, пр. 543, К34, пр. 450, бл. ПкТ2, земля. На всех секциях контактора КЗЗ и К34 включаются и созда­ется цепь второго питания катушек этих контакторов: пр. 502, КЭ 97-98, пр. Э532, бл. Рп21, пр. 549, Рп18, земля. На всех секциях включается Рп18

пр. 502, КЭ 97-08, пр. Э532, бл. Рп18, пр. Э533, бл. КЗЗ пр. 547, бл. К34, пр. 538, бл. К34 и далее по цепи пр. 579 на КЗЗ, К34

ОП-2 — от пр. 502 по пр. Э530 включаются К35, К36

ОП-3 — от пр. 502 по пр. Э534 включается К37, К38

ОП-4 — от пр. 502, по пр. Э535 включается К39, К40

4.4. Переход с «С» на «СП» — 19-я позиция.

При переводе главной рукоятки КтМ на 19-ю позицию раз­мыкаются КЭ.

9-10 — в цепи пр. 501-Э582. При этом обесточиваетс пр. 641 и Рвб, но Рвб не включается, т. к. имеет задержку на от­ключение 3-5 сек. в цепи земли, катушек реостатных контакторов.

Замыкаются КЭ-3-4, 7-8, образуя цепи:

пр. 502, КЭ 3-4, пр. Э564, КЭ 19-20 КтРА, пр. 955, Д93, пр. Э925э, катушки ПкГ1А, земля.

Начинает поворот ПкГ1крайней секции А. На XI позиции перехода через бл. Пк Г1А получают питание катушки ПкГ второй секции по'Цепи: пр. 502, К 3-4, пр. Э564, бл. ПкГ1А, пр. Э924, Ш28, Ш32, пр. Э922, КЭ 21-22 КтРБА, пр. 955, Д93, пр. Э925, катушки ПкГ1Б(А), земля. Начинает поворот ПкГ второй секции.

На XI позиции перехода через блокировку ПкГ этой сек­ции получают питание катушки ПкГ1 третьей секции. После окончания разворота ПКГ1 крайней секции Б через его блоки­ровки подается второй плюс на катушки предыдущей секции по цепи:

пр. 567, бл. ПкГ1Б, пр. Э923, Ш32-Ш28, пр. Э925, ПкГ1А(Б), земля. Эта цепь делает возможным последовательный поворот ПкГ1 при обратном переходе. После разворота ПкГ1 в каждой секции через блокировки своего ПкГ1 образуется цепь: пр. 501, КЭ 7-8, пр. Э649, юл. ПкГ1, пр. 574, бл. ПкГ2, пр. 592, Рвб, земля. Рвб контролирует поворот ПкГ1.

С 19 по 33 поз. по развертке КтМ получают землю катуш­ки реостатных контакторов. •

На 33-й поз. (ходовая) возможна постановка ОП, замыка­ются КЭ 17-18, 23-24, создавая цепи:

пр. 604, бл. ПкТ1, пр. 617, К17, пр. 613 бл. ПкГ1, пр. 517, Д62, пр. Э537, КЭ24-23, земля, пр. 604 бл. ПкД2, пр. 614, К10, пр. 615, бл. ПкД1, пр. 610,

ПкТ1, пр. 612, Д54, пр. Э621, КЭ 18-17, земля. Включаются контактора К10 и К17 на каждой секции.

4.5. Переход с «СП» на «П», 34-я позиция.

При переводе главной рукоятки КтМ с 33 на 34 позицию размыкается КЭ 7-8 в цепи пр. 501 ипр. Э649, т. е. кратковре­менно снимается с пр. 641 и с катушки Рвб, но Рвб не вклю­чается, (задержка на отключение 3-5 сек.). Кроме того, раз­мыкаются КЭ в цепи земли катушек реостатных контакторов. Контактора выключаются. Замыкаются КЭ 13-14, 15-16, обра­зуя цепи:

по КЭ 15-16 вторую землю пр. 589

пр. 502 КЭ 13-14, пр. Э565, катушки ПкГ2 всех секций. Проис­ходит разворот ПкГ2 всех секций, замыкаются его блокировки, образуя цепи:

пр, 612 бл. ПкГ2, пр. 589-2я земля К10. пр. 502 КЭ13-14, пр. Э565, бл. ПкП, пр. 593, бл. ПкГ2, пр. 592, бл. К18 пр. 641, а также пр. 592, Рвб, земля.

пр. э565, бл. ПкП, пр. 593, бл. ПкГ2, пр. 592, бл. К18 пр. 641, а также пр. 592,Рвб, земля.

пр. э 565, бл. ПкП, пр. 593, бл. Пк Г2, пр. 592, бл. К18 пр. 641, а также пр. 592, Рвб, земля, пр. Э565, бл. ПкГ2, пр. 559, РпЗО, земля.

Если на какой-либо секции не развернется ПкГ2, то обесточит-ся цепь 1-й позиции и загорит лампа *КП». После включения РпЗО соберется схема на секции, где отключен 1-2 ТэД. С 34 по 48 поз. согласно развертки получают землю катушки реостатных контакторов.
