Разработки уроков по теме: «Алгебра логики» (стр. 5 )

При сложении чисел A и B в одном i-ом разряде приходится иметь дело с тремя цифрами:

1. цифра ai первого слагаемого;

2. цифра bi второго слагаемого;

3. перенос pi–1 из младшего разряда.

В результате сложения получаются две цифры:

1. цифра ci для суммы;

2. перенос pi из данного разряда в старший.

Таким образом, одноразрядный двоичный сумматор есть устройство с тремя входами и двумя выходами, работа которого может быть описана следующей таблицей истинности:

pi-1	a	b	c	pi
0	0	0	0	0
0	0	1	1	0
0	1	0	1	0
0	1	1	0	1
1	0	0	1	0
1	0	1	0	1
1	1	0	0	1
1	1	1	1	1

Домашнее задание: по заданной таблице истинности построить логическую функцию суммы (ci) и переноса в старший разряд (pi), используя СДНФ или СКНФ.

Если требуется складывать двоичные слова длиной два и более бит, то можно использовать последовательное соединение таких сумматоров, причём для двух соседних сумматоров выход переноса одного сумматора является входом для другого.

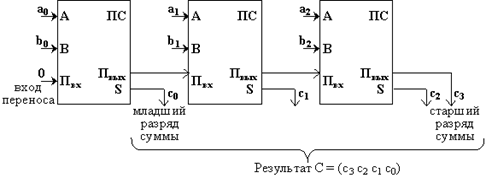

Например, схема вычисления суммы C = (с3 c2 c1 c0) двух двоичных трехразрядных чисел A = (a2 a1 a0) и B = (b2 b1 b0) может иметь вид:

Урок № 9. Построение логических схем.

Цель урока: научиться строить логические схемы.

Форма урока:практическая работа.

Ход урока

Написать логические формулы выходных сигналов:

X

Y

Z

A

B

C

X

A

B

X

Y

Z

Построить таблицу истинности и логическую схему для логической функции:

Урок № 10. Применение алгебры логики. Алгебра переключательных схем.

Цель урока: провести аналогию алгебры высказываний с алгеброй “переключательных схем”.

Форма организации урока:комбинированный урок

Ход урока

Понятие “переключательной схемы”, соответствие операций алгебры логики переключательным схемам. Составление логических формул по данной схеме, синтез схемы по заданной таблице истинности или словесному описанию.

Упражненияк уроку № 10:

Комиссия состоит из трех рядовых членов и председателя. Постройте электрическую цепь для тайного голосования, если оно производится следующим образом: каждый член комиссии при голосовании «за» нажимает кнопку. Лампочка зажигается в случаях, если предложение набрало большинство голосов или число голосов «за» и «против» равное, но за предложение подан голос председателя.

А	В	С	D	F
0	0	0	0	0
0	0	0	1	0
0	0	1	0	0
0	0	1	1	0
0	1	0	0	0
0	1	0	1	0
0	1	1	0	0
0	1	1	1	1
1	0	0	0	0
1	0	0	1	1
1	0	1	0	1
1	0	1	1	1
1	1	0	0	1
1	1	0	1	1
1	1	1	0	1
1	1	1	1	1

F(A, B,C, D)=B&C&DÚA&CÚA&DÚA&B=B&C&DÚA&(CÚDÚB)

1. Можно ли данную электрическую цепь заменить более простой схемой, соответствующей формуле XÚØY&Z?



2.  Минимизируйте следующую переключательную схему.

3.Минимизируйте следующую переключательную схему.

Домашнее задание: упражнение 2,3 из Упражнений к уроку 10.

Урок № 11. Контрольная работа.

Цель урока:контроль ЗУН по теме “Алгебра логики”.

Форма урока:контрольная работа.

Вариант 1.

3.  Дайте характеристику каждому предложению по следующему плану:

·  Является ли данное предложение высказыванием;

·  Истинное это или ложное высказывание;

·  Простое это или сложное высказывание;

·  Запишите сложное высказывание на языке алгебры логики.

a)  Каждый четырехугольник имеет 4 угла и 4 стороны.

b)  Пейте, дети, молоко!

c)  CD-ROM – устройство вывода информации.

d)  Все волки – хищники.

e)  Х принадлежит промежутку [-10;10].

f)  Низко ласточки летают – о дожде предупреждают.

g)  Неверно, что Земля вращается вокруг Солнца.

2.  Приведите по 2 примера простых истинных и ложных высказываний из биологии.

3.  Вычислите: ((1&0)Ú1)&(1ÚА).

4.  Составьте таблицу истинности для следующей логической функции:

F=X &ØY ÚØX & Y.

5.  Пятеро одноклассников – Аня, Саша, Лена, Вася и Миша стали победителями олимпиад школьников по физике, математике, информатике, литературе и географии. Известно, что:

·  победитель олимпиады по информатике учит Аню и Сашу работе на компьютере;

·  Лена и Вася тоже заинтересовались информатикой;

·  Саша всегда побаивался физики;

·  Лена, Саша и победитель олимпиады по литературе занимаются плаванием;

·  Саша и Лена поздравили победителя олимпиады по математике4

·  Аня сожалеет о том, что у нее остается мало времени на литературу.

Победителем какой олимпиады стал каждый из этих ребят?

6.  Начертите переключательную схему, реализующую следующую логическую

функцию: F=X&YÚZ.

7.  Найдите значение выходного сигнала в приведенной схеме, если:

a)  А=0 и В=0

b)  А=0 и В=1

c)  А=1 и В=1

Вариант 2.

1.  Дайте характеристику каждому предложению по следующему плану:

·  Является ли данное предложение высказыванием;

·  Истинное это или ложное высказывание;

·  Простое это или сложное высказывание;

·  Запишите сложное высказывание на языке алгебры логики.

a)  В 1/4 килобайта 256 байт;

b)  Сканер – устройство ввода информации;

c)  Какого цвета ваш автомобиль;

d)  Летом дети катаются на лыжах или коньках;

e)  Неверно, что 41 – это простое число;

f)  Х+2>10;

g)  Если идет дождь, то, выходя на улицу, берут зонтик.

2.  Приведите по 2 примера простых истинных и ложных высказываний из географии.

3.  Вычислите: ((0 & 0)Ú0)&(1ÚA)

4.  Составьте таблицу истинности для следующей логической функции:

F= ØX &ØY Ú X & Y.

5.  Ваня, Петя, Саша и Коля носят фамилии, начинающиеся на буквы В, П, С и К. Известно, что:

·  Ваня и С. – отличники;

·  Петя и В. – троечники;

·  В ростом выше П.;

·  Коля ростом ниже П.;

·  У Саши и Пети одинаковый рост.

На какую букву начинается фамилия у каждого мальчика?

6.  Начертите переключательную схему, реализующую следующую логическую

функцию: F=(XÚY) & (ZÚQ).

7.  Найдите значение выходного сигнала в приведенной схеме, если:

1)  А=0 и В=0

2)  А=0 и В=1

3)  А=1 и В=0

4)  А=1 и В=1

 Урок № 12. Построение запросов для поиска информации в Интернете.

Цель урока: дать понятие запроса к поисковой системе, сформировать умение применять в запросах логические операции
