Рис. 35. Стыки ригелей: а – полужесткий, б – шарнирный.
В полужестких стыках, как и в жестких, продольная рабочая арматура (1) ригелей разных пролетов непрерывно соединена через закладные детали (2) и двустороннюю закладную деталь колонны «столик» (4). Растягивающие усилие в стыке, соответствующее
кНм, воспринимается калиброванной закладной деталью – «рыбкой» (3). В стыке рассчитывают закладные детали и сварные соединения.
Шарнирный стык ригелей (рис. 35, б) воспринимает только поперечную силу, продольные силы в ригелях невелики. Стык осуществляется (для предотвращения возможного смещения) сваркой закладных деталей ригелей и консолей колонн; закладные детали могут не иметь связи с продольной арматурой. Рассчитывают бетон на опоре на местное смятие.
Стыки плит
Стыки плит, как правило, выполняют шарнирными, их конструкция зависит от вида плит. Ребристые плиты обычно имеют закладные детали на опорах продольных ребер, стыки осуществляют их приваркой к закладным деталям опорных конструкций (рис. 36, а).
Рис. 36. Шарнирные стыки плит
Многопустотные и сплошные плиты опирают на стены, ригели, прогоны через слой цементного раствора. Для предотвращения смещения с опоры плиты разных пролетов соединяют анкерами, приваренными к монтажным петлям плит (рис. 36, б).
Диск перекрытия или покрытия должен быть жестким элементом, воспринимать горизонтальные нагрузки и передавать их на связи, диафрагмы, ядра жесткости или стены, т. е. в горизонтальной плоскости работать как единое целое. В расчетах плит при наличии сосредоточенных вертикальных нагрузок считают, что плита воспринимает только 50 % приложенной к ней нагрузки, остальная часть – по 25% передается через швы на соседние плиты; т. е. в вертикальном направлении должна быть обеспечена совместная работа плит.
В этих целях, а также для предотвращения растрескивания полов при неодинаковом деформировании соседних плит, швы между плитами обетонируют на всю высоту мелкозернистым бетоном или бетоном на щебне мелкой фракции с прочностью, близкой к прочности бетона плит. Для лучшего сопротивления швов деформациям сдвига на боковых поверхностях плит устраивают специальные углубления (шпонки – рис. 36-в).
Жесткие стыки плит устраивают, когда необходимо увеличить несущую способность типовых сборных конструкций. Такие стыки выполняют в виде забетонированных в швы плит разных пролетов арматурных каркасов с верхней рабочей продольной арматурой, которую рассчитывают на действие отрицательных изгибающих моментов (рис. 37). Возможны и другие конструкции стыков.
Рис. 37. Жесткий стык плит
Стыки балок и ферм
Стыки балок и ферм с колоннами, стенами или подстропильными конструкциями выполняют только шарнирными посредством сварки закладных деталей; для временного крепления при монтаже могут применяться болтовые соединения.

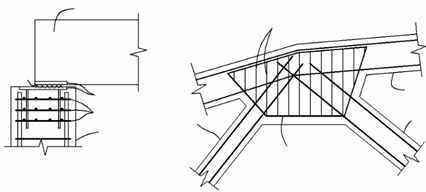

Рис. 38. а – стык балки (фермы) с колонной,
б – стык элементов фермы
Для предотвращения смятия бетона под опорами балок и ферм в оголовках колонн под закладной деталью устанавливают 2 – 4 сетки косвенного армирования (рис. 38, а). Эти сетки также являются поперечной рабочей арматурой колонн и вместе с бетоном воспринимают горизонтальное (для колонны – поперечное) усилие, передающееся через фермы или балки. Кроме того сетки улучшают связь анкеров закладной детали колонны с ее продольной рабочей арматурой. Армирование балок и ферм на опорах приведено на рис. 22, а.
В стыках (узлах сопряжений) элементов ферм: поясах, раскосах, и стойках делают уширения для обеспечения надежной анкеровки продольной арматуры элементов (рис. 38, б). Для предотвращения концентрации напряжений углы примыканий поверхностей элементов делают тупыми посредством устройства вутов.
В статических расчетах узлы раскосных ферм условно считают шарнирными; в действительности узлы – жесткие, в них возникают местные изгибающие моменты. Для восприятия этих моментов по контуру узлов устанавливают цельногнутые стержни диаметром 10 – 18 мм. На узел от одного раскоса передается сжимающее усилие, от другого – растягивающее; в результате в узле имеет место большая поперечная сила, для восприятия которой устанавливают хомуты диаметром 6 – 10 мм с шагом 100 мм.
Глава 6.Особенности расчета и конструирования конструкций плоских перекрытий.
1. Классификция плоских перекрытий зданий
По конструктивному решению все плоские перекрытия подразделяют на 2 основные группы: балочные и безбалочные. В балочных перекрытиях балки воспринимают нагрузки от плит и передают их на колонны или другие нижерасположенные конструкции. В безбалочных перекрытиях плиты опираются непосредственно на колонны с уширениями, которые называют капителями; в последнее время при невысоких нагрузках такие перекрытия устраивают без канителей.
Перекрытия могут быть сборными, монолитными и сборно-монолитными, плиты в составе перекрытия при их опирании по контуру – балочными и контурными. Балочные плиты имеют соотношение болшей стороны
к меньшей
больше 2,0; их рассчитывают на изгиб в одном направлении; в другом направлении изгибающие моменты невелики, ими можно пренебречь. Контурные плиты имеют соотношение сторон
, их рассчитывают на изгиб и армируют рабочей арматурой в двух направлениях.
Наибольшее распространение в промышленном и гражданском строительстве получили следующие виды перекрытий:
− балочные сборные;
− ребристые монолитные с балочными плитами;
− ребристые монолитные с контурными плитами;
− балочные сборно-монолитные;
− безбалочные сборные;
− безбалочные монолитные;
− безбалочные сборно-монолитные.
2.
Балочные сборные перекрытия
Перекрытие состоит из плит и ригелей (прогонов). Поперечные сечения этих конструкций могут иметь разную форму, их примеры приведены на рис. 13 и 14. Плиты можно опирать по верху ригелей на их консоли.
