Расчетная схема наружной стены с жесткой конструктивной схемой приведена на рис 87. Сопряжение участков стен на уровне перекрытий считается шарнирным, стена представляет собой ряд однопролетных балок (рис.87, а).

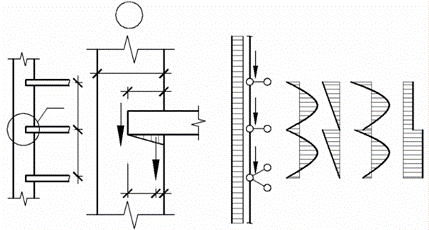

Рис. 87. К расчету наружной стены с жесткой конструктивной схемой
Так как изгибающие моменты через шарниры не передаются, нагрузка от вышележащих стен и перекрытий считается приложенной по оси стены (
– узел А); нагрузка
от перекрытия, опирающегося на рассчитываемую стену, считается приложенной с эксцентриситетом
.
Изгибающий максимальный момент от ветровой нагрузки с учетом частичного защемления стены на уровне перекрытий определяется по формуле
. (7)
Максимальный изгибающий момент в стене от нагрузки, передающейся с перекрытий
; продольная сила определяется суммированием усилий от вышележащих стен и перекрытий. Эпюры моментов и продольных сил в стене приведены на рис 87, б. Расчет стены ведется на внецентренное сжатие в сечениях с наименьшими размерами (простенках) и наибольшими усилиями.
Здания с упругой конструктивной схемой имеют упругие горизонтальные опоры, т. е. те, которые не относятся к жестким: это промышленные, сельскохозяйственные, некоторые общественные здания.
Расчетная схема конструкций здания представляет собой поперечную раму, стойками которой являются стены или столбы, защемленные на уровне пола, а ригелями – перекрытия и покрытия, шарнирно опирающиеся на стойки (рис. 88). Она аналогична расчетной схеме здания с железобетонным каркасом.
При больших сосредоточенных вертикальных нагрузках стены усиливают пилястрами и стойка рамы рассматривается как элемент таврового профиля, включающегося сечения пилястры и участки стены шириной
в каждую сторону от края пилястры, но не более 6-ти толщин стены и ширины простенка.
Кроме этого проводится проверка прочности стоек на стадии строительства со свободным верхним концом и защемленным нижним на действие нагрузок от ветра и веса стоек. При любой конструктивной схеме должно соблюдаться условие: отношение высоты стены или столба к толщине
, где
– предельное отношение, установленное нормами.
10. Особенности расчета висячих стен
Висячими называются стены, опирающиеся на железобетонные или стальные рандбалки и перемычки. Из-за деформации рандбалок и перемычек (поворотов на опорах) в кладке стен возникают большие местные напряжения, от действия которых возможно смятие кладки. Расчет висячих стен заключается в проверке прочности кладки над и под опорами рандбалок и перемычек, а также прочности самих конструкций. Расчеты производятся для двух случаев загружения.
На стадии возведения стен нагрузка на рандбалку принимается от веса неотвердевшей кладки высотой, равной 1/3 пролета при кладке в летних условиях и целому пролету – при кладке в зимних условиях. Нагрузку на рандбалки и перемычки от опирающихся на стену балок и настилов учитывают, если они расположены в пределах квадрата кладки со стороной, равной пролету рандбалки, при кладке в летних условиях, а при оттаивающей кладке – в пределах прямоугольника высотой, равной удвоенному пролету в свету рандбалки. Нагрузки считают равномерно распределенными, на их действия производят конструктивный расчет рандбалок и перемычек.
На стадии эксплуатации проверяют прочность кладки при местном смятии над и под опорами рандбалок и перемычек. Характер эпюр напряжений на опорах приведен на рис. 89, параметры этих эпюр определяются по формулам действующих норм.
