г) Панели типа «Т» – изготавливают из двух плоских элементов – ребра и полки, которые собирают на стройплощадке с установкой проемов в полке на выступы ребра со сваркой и омоноличиванием. Конструкцию изготавливают в простой опалубке, ее элементы не занимают много места при изготовлении и складировании.
д) Панели типа КЖС – крупноразмерные железобетонные складки имеют поперечное сечение как в ребристой плите и ломаную (складчатую) полку; места перегибов полки образуют дополнительные поперечные элементы жесткости.
е) Панель типа КСО – крупноразмерная складчатая оболочка имеет схожую конструкцию с КЖС, но ребра приподняты и имеют проемы; это позволяет пропускать через них технологические коммуникации.
ж) Гиперболические панели – оболочки; форма их поверхности позволяет располагать в пределах полки прямолинейную предварительно напряженную арматуру; изготавливаются с ребрами и без них.
Полки плит и панелей рассчитывают как плиты, работающие на изгиб в одном или двух направлениях, их армируют сетками. Ребра рассчитывают как балки таврового профиля с учетом совместной работы с полками. Армируют рабочей поперечной и предварительно напрягаемой продольной арматурой.
6. Виды, особенности расчета и конструирования тонкостенных пространственных конструкций покрытий

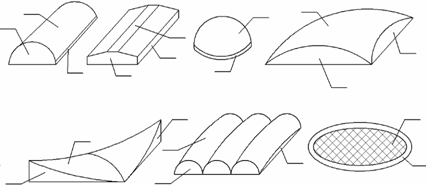

Эти покрытия состоят из тонкостенных оболочек (плит) и контурных конструкций (бортовых элементов, опорных колец, диафрагм). Благодаря работе оболочек в двух направлениях тонкостенные пространственные конструкции экономичнее линейных. Их применяют для покрытий одноэтажных как промышленных, так и гражданских зданий, они могут быть монолитными и сборными. Основные виды пространственных конструкций представлены на рис. 53, где:
а) цилиндрическая оболочка, состоящая из оболочки (1), бортовых элементов (2) и диафрагм (3); может быть длиной и короткой;
б) призматическая складка, основными элементами которой являются: плоские плиты (4), бортовые элементы (2) и диафрагмы (3);
в) купол состоит из оболочки (1) и нижнего опорного кольца (5); иногда вверху купола устраивают проем, обрамленный верхним кольцом;
г) пологая оболочка положительной гауссовой кривизны, прямоугольная в плане, состоит из оболочки (1) и диафрагм по контуру (3);
д) оболочка отрицательной гауссовой кривизны, прямоугольная в плане, состоит из оболочки (1) и диафрагм по контуру (3);
е) волнистые своды, работают как арочные конструкции, состоят из оболочек (1), диафрагм (3) и затяжек (6);
ж) висячее покрытие, ее элементами являются оболочка (1) или система тросов, работающих на растяжение в двух направлениях, и опорное кольцо (7)
Рис. 53. Основные виды тонкостенных пространственных покрытий
Усилия в оболочках определяют методами строительной механики. В виду малой жесткости на изгиб изгибающие моменты в оболочках чаще всего не учитывают, их рассчитывают обычно на центральное растяжение и центральное сжатие.
Цилиндрические оболочки и призматические складки на общий изгиб рассчитывают как балки соответствующего профиля, рабочую арматуру, как правило, предварительно напряженную, размещают в бортовых элементах. Волнистые своды рассчитывают как двухшарнирные арки с затяжками. Диафрагмы выполняют в виде балок, ферм или арок и проектируют по общим правилам для этих конструкций.
Армирование тонкостенных пространственных конструкций на примере цилиндрической оболочке представлено на рис. 54, где цифрами обозначено:
1 – арматурная сетка по всей поверхности оболочки;
2 – дополнительные сетки у жестких элементов (диафрагм и бортовых элементов для восприятия местных изгибающих моментов)
3 – преднапрягаемая арматура в бортовых элементах;
4 – арматура для восприятия растягивающих напряжений в оболочке (по аналогии с отгибами в балках, работающими на главные растягивающие напряжения).
7. Особенности расчета и конструирования подкрановых балок
Железобетонные подкрановые балки применяют при кранах грузоподъемностью до 30 т среднего режима работы и кранах легкого режима. В других случаях применяют стальные балки, так как они лучше сопротивляются динамическим воздействиям, чем железобетонные.
Балки имеют двутавровое сечение с развитой верхней полкой для повышения жесткости при действии горизонтальных крановых нагрузок. Нижняя полка предназначена для размещения рабочей предварительно напрягаемой арматуры. Балки выполняют разрезными пролетом 6 или 12 м с шарнирным опиранием на консоли колонн.
Максимальные усилия в балках от подвижной крановой нагрузки определяют по линиям влияния. Расчет прочности нормальных и наклонных сечений выполняют на усилия от двух сближенных кранов при коэффициенте сочетаний 0,85.
При расчете на вертикальные нагрузки учитывается работа всего поперечного сечения балки, определяется армирование в нижней полке (1) и хомутами (2). В расчете на горизонтальные нагрузки учитывается работа только верхней полки; нагрузка условно считается приложенной не на уровне головки подкранового рельса, а в центре тяжести верхней полки; определяется продольное армирование (3) и поперечное (4).
Расчет балок на выносливость выполняют на нагрузки от одного мостового крана по общим правилам с учетом коэффициентов условия работы бетона и арматуры. Прогиб балки от действия одного крана не должен превышать
ее пролета.
8. Нагрузки, действующие на одноэтажные промздания
Постоянные нагрузки определяют по рабочим чертежам конструкций в соответствии их размерами и плотностью материалов.
Нагрузка от веса покрытия в виде опорной реакции основной несущей конструкции покрытия (балки, фермы) считается приложенной в виде сосредоточенной силы на расстоянии 1/3 длины опоры от ее внутренней грани. Нагрузки от веса колонн, подкрановых балок, навесных стен расположены по оси симметрии этих конструкций.
Временными длительными являются крановые и снеговые нагрузки. Вертикальные нагрузки от мостовых и подвесных кранов определяют умножением полного значения нагрузки от одного крана на понижающий коэффициент, зависящий от режима работы крана. Снеговые нагрузки принимают равными 50% от полного значения.
