4.18. При поступлении из карьера грунтов для замены грунта основания, отличных по физико-механическим характеристикам от указанных в проекте, служба геотехнического контроля обязана приостановить работы и сообщить об этом проектной организации, Заказчику и главному инженеру строительства.

4.19. При устройстве свайных фундаментов служба геотехнического контроля должна потребовать проведения строительной организацией испытания опытных свай. По результатам испытаний проектная организация должна подготовить заключение, дающее разрешение на дальнейшее производство работ.

4.20. При выполнении работ по цементации или силикатизации грунтов основания контроль должен проводиться по специальной методике, которую необходимо включать в проект производства работ. В методике следует предусмотреть контроль исходного грунта, материалов для закрепления и определение характеристик закрепленных грунтов путем отбора проб в скважинах или шурфах и их испытаний в лабораторных условиях.

4.21. При оценке качества скальных оснований геотехнический контроль следует проводить в соответствии с проектом производства работ или Техническими условиями на подготовку основания.

4.22. При контроле качества основания сооружения, расположенного в Северной строительно-климатической зоне, следует обращать внимание:

для скальных оснований - на степень выветрелости скалы, ширину раскрытия трещин и степень их заполнения мелкозернистыми грунтами, льдистость в виде линз;

для нескальных оснований - на сыпучие грунты (степень льдистости и заторфованности), связные грунты (степень льдистости, заторфованности и засоленности).

4.23. Обработка результатов геотехконтроля должна проводиться в соответствии с требованиями раздела 10.

5. КОНТРОЛЬ ЗА ТЕХНОЛОГИЕЙ ВОЗВЕДЕНИЯ ГРУНТОВЫХ СООРУЖЕНИЙ

Сооружения, возводимые насухо

5.1. В начальной стадии работ по возведению земляных сооружений I и II классов капитальности надлежит обязательно производить опытное уплотнение в производственных условиях с применением машин для уточнения:

- оптимальной толщины укатываемого слоя из условий обеспечения требуемой плотности грунта;

- оптимальной влажности, при которой грунт должен укладываться в сооружение;

- необходимого количества проходов уплотняющих средств по одному следу.

Опытное уплотнение следует производить для каждого вида грунта, используемого в сооружении, и для каждого типа применяемых уплотняющих машин.

5.2. Технология укладки грунта насухо с механическим уплотнением включает в себя следующие операции, последовательность которых для получения качественной насыпи должна строго соблюдаться:

а) отсыпка слоя заданной толщины;

б) разравнивание отсыпанного грунта с уклоном 0,005 в сторону верхнего бьефа для обеспечения стока атмосферных осадков (при укладке дренирующих грунтов укатываемые слои должны быть горизонтальны);

в) уплотнение уложенного грунта;

г) контрольный отбор проб;

д) подготовка уплотненного слоя грунта возводимой насыпи перед укладкой последующего путем размельчения комьев глинистого грунта.

Поверхность слоя, уплотненного кулачковыми катками или другими механизмами, перед отсыпкой последующего слоя может не рыхлиться.

5.3. Рабочая площадь напорного сооружения или его части (верховой клин, ядро, переходная зона, экран и т. п.) должна быть разделена на равновеликие по площади карты, на каждой из которых последовательно производятся операции: выгрузка, разравнивание, увлажнение или подсушивание и уплотнение грунта.

Размер карт и потребность в оборудовании назначаются из условия непрерывного выполнения всех необходимых операций.

Примечание. При возведении плотин из связного грунта при наличии в нем значительного количества крупных комьев надлежит производить их размельчение с помощью дискорыхлителей.

5.4. При возведении плотин смешанного типа, состоящих из нескольких зон, послойно отсыпаемых из различных грунтов, необходимо применять переносные ограничительные знаки и принимать меры к недопущению попадания грунта из одной зоны в другую.

5.5. В случае использования для плотины неоднородного грунта, содержащего в виде включений крупнообломочный материал, проектом должен устанавливаться допустимый максимальный размер этих фракций, который не должен превышать половины толщины отсыпаемого слоя грунта в уплотненном состоянии. Фракции крупнее допустимых должны быть удалены.

Обломочный материал в теле плотины следует располагать равномерно без образования скоплений в виде гнезд и цепочек, при этом общее количество его не должно превышать 20% общего объема грунта в каждом слое.

5.6. Грунт в сооружении должен быть уплотнен до требуемой величины плотности сухого грунта, заданной проектом. Отступление от заданной проектом плотности не допускается.

Для сравнения с проектом следует по данным геотехконтроля определить расчетное значение плотности сухого грунта.

Примечание. Отступления от требований проекта допускаются только по согласованию с проектной организацией при соответствующем обосновании.

5.7. При отсыпке каменно-земляных плотин пионерным способом толщина отсыпаемого слоя должна назначаться в проекте сооружения. При послойной укладке камня в каменно-земляные плотины толщина слоев должна соответствовать техническим возможностям уплотняющих машин или гидромониторов. При этом допустимый процент мелочи в каменной наброске и ее пустотность устанавливаются проектом сооружения.

5.8. Понур может сооружаться независимо от времени укладки тела плотины. При наличии экрана понур должен возводиться до укладки экрана или его части, прилегающей к понуру.

5.9. Укладку грунта в понур следует вести горизонтальными слоями, а уплотнение его - согласно проекту сооружения. Если понур выполняется отдельными участками, то сопряжение их между собой осуществляется по откосу не круче 1:2.

5.10. Экраны, устраиваемые из глины или суглинка, следует укладывать под небольшим уклоном к горизонтальным плоскостям с требуемым уплотнением, чтобы обеспечить отвод дождевых и талых вод.

Возведенная часть экрана должна быть пригружена немедленно или с отставанием по высоте не более 3 м от уровня укладки тела плотины.

5.11. При возведении плотин с пластичными экранами и наклонными ядрами, укладка переходных зон во избежание засорения фильтрового материала связными грунтами должна производиться с опережением, величина которого в каждом конкретном случае устанавливается проектом сооружения.

5.12. При возведении плотин с центральным ядром, имеющим крутые откосы (до 10:1), укладку переходных зон (материал которых имеет более пологие углы естественного откоса) следует осуществлять, сохраняя углы естественного откоса и последовательно смещая слои один относительно другого (укладка "елочкой").

5.13. Технологию возведения плотин в зимних условиях необходимо выполнять на основе проекта, в котором должны быть решены все важнейшие связанные с этим задачи. Составной частью проекта должны быть местные инструкции. В таких проектах, в частности, следует указывать, что контроль качества работ зимой должен быть более строгим, чем в летний период.

При возобновлении работ по промораживанию в зимний период уложенного слоя глинистых грунтов до температуры ниже минус 2 °С перед укладкой вышележащих слоев необходимо проведение либо полного оттаивания замороженной толщи грунта, либо дополнительные меры по обеспечению высокой надежности контакта между нижележащим и вновь укладываемым слоями.

Примечание. В качестве дополнительных мероприятий для улучшения контакта следует производить прогрев с поверхности на глубину 5-6 см с помощью газотурбинных установок, засоление поверхности грунта на глубину до 5 см концентрированными растворами NaCl.

Сооружения, возводимые способом отсыпки грунта в воду

5.14. Лессовидные, песчано-гравелисто-галечниковые и моренные грунты разрешается укладывать послойно с уплотнением механическими средствами (укатка, трамбование и т. п.), а также путем послойном отсыпки в воду - в прудки, специально устраиваемые при возведении сооружения, и в естественные водоемы, без постройки перемычек и организации водоотлива. При этом подготовка дна естественного водоема определяется проектом производства работ и требованиями СНиП 2.06.05-84. Отсыпка грунта в естественный водоем без устройства перемычек допускается только при отсутствии скоростей, способных размывать и уносить мелкие фракции грунта.

Возведение сооружений способом отсыпки грунта в воду в искусственные прудки должно производиться отдельными картами, размеры и объемы которых определяются производительностью оборудования и установленной интенсивностью отсыпки грунта. Границы карт укладываемого слоя, фиксированные дамбами обвалования, необходимо смещать относительно границ ранее уложенного слоя на расстояние, устанавливаемое по толщине отсыпаемых слоев. Оно должно составлять не менее двух размеров ширины дамб обвалования.

Толщина слоев при отсыпке грунта в воду устанавливается проектом или техническими условиями в зависимости от характера грунта, интенсивности его отсыпки, грузоподъемности транспортных машин, типа и размеров сооружения.

При назначении высоты слоя отсыпки в зависимости от гранулометрического состава грунта, рекомендуется пользоваться графиком (рис. 3), построенным по данным таблицы 13.

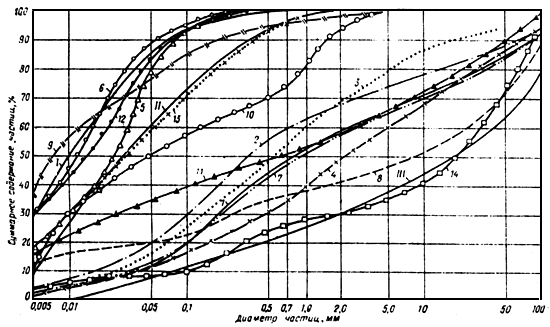

Рис. 3. Кривые гранулометрических составов грунтов, применяемых при возведении различных типов сооружений

Кривые I-II ограничивают область грунтов, рекомендуемых для укладки в понуры, экраны и ядра слоями не более 2 м; кривые II-III ограничивают область грунтов, рекомендуемых для укладки в экраны, ядра и однородные плотины слоями 2-4 м;

1 - земляная плотина Нива ГЭС-1; 2 - земляная плотина Княжегубской ГЭС; 3 - Верхне-Туломская плотина; 4 - Вилюйская плотина; 5 - ядро плотины Иркутской ГЭС; 6 - понур и экран Ириклинской плотины; 7 - ядро плотины Серебрянской ГЭС-1; 8 - Хантайская плотина;

9 - понур плотины Волгоградской ГЭС; 10 - земляная плотина Хишрау ГЭС; 11 - перемычка Нурекской плотины; 12 - земляная плотина Болгар-Чай; 13 - экран перемычки и опытная площадка Чебоксарской плотины; 14 - экран плотины Перепадной ГЭС.
