- пористость грунта n, по формуле (112);

- коэффициент пористости e, по формуле (111);

- приведенный коэффициент пористости e0e, по формуле

(159)

По полученным данным строятся следующие кривые обеспеченности (рис. 59):

- коэффициент разнозернистости;

- плотности сухого грунта;

- приведенного коэффициента пористости;

- влажности для глинистых грунтов;

- мелкозема в составе глинистого грунта.

Таблица 51

№№ пп.	Материал	rs, т/м3	rd, т/м3, 50% обеспеченности	K60,10 50% обеспеченности	50% обеспеченности	n	e = n / (1 - n) 50% обеспеченности	e0e 50% обеспеченности	rd т/м3 10% обеспеченности	rd т/м3 90% обеспеченности	K60,10 ВП	K60,10 НБ	x	Пf	ar
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	19
1	Низовой фильтр	2,7	1,93	11,0	1,49	0,29	0,410	0,610	2,10	1,88	9,0	15,0	1,83	0,294	0,34
	II слой
2	Пригрузка откоса	2,7	2,00	11,0	1,49	0,26	0,357	0,530	2,14	1,87	18,0	7,0	1,59	0,290	0,34
3	Низовой фильтр	2,7	2,10	40,0	1,85	0,22	0,282	0,520	2,20	1,99	100,0	5,0	1,56	0,250	0,26
	I слой
4	Верховой фильтр	2,7	2,11	150,0	2,30	0,20	0,251	0,575	2,20	2,06	100,0	100,0	1,73	0,212	0,17
5	Галечниковая призма	2,7	2,23	600,0	2,90	0,18	0,220	0,64	2,46	2,19	300,0	25,0	1,90	0,192	0,34

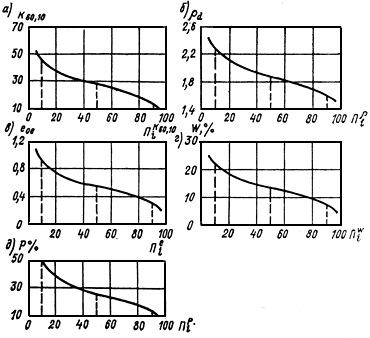

Рис. 59. Кривые обеспеченности

По кривым обеспеченности, приведенным на рис. 59, а, б, составляется табл. 52

Таблица 52

, %	K60,10 = d60 / d10		rd
10		10
20		20
.	.	.	.
.	.	.	.
.	.	.	.
90		90

По данным столбцов 2 и 4 табл. 52 строится график rd = f (K60,10) (рис. 60). По кривым обеспеченности, приведенным на рис. 59, составляется табл. 53.

Рис. 60. График зависимости плотности сухого грунта от коэффициента разнозернистости при постоянном значении коэффициента пористости

1 - нижняя граница; 2 - средняя линия; 3 - верхняя граница.

Таблица 53

, %	rd		P%
10		90	P90%
20		80	P80%
.	.	.	.
.	.	.	.
.	.	.	.
90		10	P10%

По данным столбцов 2 и 4 табл. 53 строится график rd = f (P%), рис. 61. По кривым обеспеченности, приведенным на рис. 59, составляется табл. 54

Рис. 61. График зависимости плотности сухого грунта от содержания мелкозема в составе грунта

1 - нижняя граница; 2 - средняя линия; 3 - верхняя граница.

Таблица 54

, %	rd		W%
10		90	W90%
20		80	W80%
.	.	.	.
.	.	.	.
.	.	.	.
90		10	W10%

По данным столбцов 2 и 4 табл. 54 строится график rd = f (W), рис. 62.

Рис. 62. График зависимости плотности сухого грунта от его влажности

1 - нижняя граница; 2 - средняя линяя; 3 - верхняя граница.

С увеличением влажности глинистых грунтов при одних и тех же уплотняющих механизмах, при постоянной толщине слоев и постоянном числе проходов плотность сухого грунта уменьшается (рис. 62).

На графиках, построенных по данным табл. 52, 53, 54, необходимо нанести кривые (2 и 3), ограничивающие допускаемые отклонения.

График rd = f (K60,10) на рис. 60 должен иметь ограничения по минимальному допускаемому значению плотности (rd,min) и по минимальному допускаемому коэффициенту разнозернистости грунта (K60,10,min). Минимальная плотность грунта определяется из условия обеспечения прочностных (сдвиговых) характеристик материала, а минимальный коэффициент разнозернистости - из условия деформативности (поскольку при малых значениях коэффициента разнозернистости грунта и при больших давлениях происходит раздавливание, а также большое смятие камней, что влечет за собой большие деформации). Проведенные исследования показали, что для несвязных грунтов коэффициент разнозернистости следует принимать K60,10,min ³ 20.

График rd = f (P%) на рис. 61 должен иметь ограничение по минимальному (P%min) и максимальному (P%max) содержанию мелкозема, а также по минимальному значению плотности rmin.

График rd = f (W) на рис. 62 должен иметь ограничение по допускаемой минимальной (Wmin) и максимальной (Wmax) влажности, а также по минимальной допускаемой плотности.

Для контроля глинистых грунтов можно по данным табл. 53 и 54 построить совмещенный график, показанный на рис. 63. Графики, построенные на рис. 60-63, служат основой для контроля физико-механических характеристик разнозернистых грунтов, укладываемых в сооружение. На этих графиках имеются заштрихованные зоны I, II и III. Площадью этих зон ограничивается допускаемое отклонение характеристик уложенных грунтов, контролируемый в полевых условиях.
