1.10. Результаты геотехнического контроля качества возведения земляного сооружения заносят в журналы (приложение 1) и ведомости, суточные рапорты и изображают в виде графиков. Эти материалы составляют отчетную техническую документацию геотехнической службы.

Кроме операционного геотехнического контроля, осуществляемого геотехнической службой, необходимо с помощью приемочной комиссии производить освидетельствование скрытых работ и промежуточную приемку законченных конструктивных элементов и частей земляного сооружения.

1.11. Материалы, полученные при геотехническом контроле, служат для оценки качества основания и возведенного сооружения, его соответствия проекту. Если в процессе эксплуатации плотины будут обнаружены явления, не отвечающие установленным требованиям, результаты геотехнического контроля должны использоваться для оценки степени опасности этих явлений и для разработки мероприятий, обеспечивающих надежность и долговечность сооружения.

1.12. При геотехническом контроле фиксируются размеры и расположение в пространстве отдельных конструктивных элементов профиля плотины - ядра, диафрагмы или экрана, упорных призм, дренажных устройств, обратных фильтров и т. п., а также толщина укладываемых слоев грунта.

1.13. При возведении грунтового сооружения в зимний период геотехнический контроль за его возведением должен осуществляться по техническим условиям, учитывающим температурно-влажностный режим места строительства.

1.14. В зимний период геотехническая лаборатория помимо гранулометрического состава и плотности сухого грунта, укладываемого в сооружение, ведет наблюдения за состоянием грунта в процессе работ, за температурой воздуха, скоростью ветра, атмосферными осадками, температурой грунта, укладываемого в основание и сооружение как в процессе работ, так и после их окончания, за содержанием мерзлых комьев в слое, за толщиной слоя промороженного грунта.

При возведении сооружений способом гидромеханизации и методом отсыпки грунта в воду производится измерение температуры воды в прудке.

1.15. При возведении намывных сооружений геотехническая служба также проводит наблюдения за состоянием намываемого сооружения и технологией его возведения.

1.16. Геотехконтроль должен осуществляться при возведении любых земляных сооружений, но с разными требованиями к элементам, контролируемым показателям и т. д. Нельзя допускать ввода в эксплуатацию ни одного сооружения без данных геотехконтроля по качеству грунтов основания и сооружения.

Примечания. 1. Для плотин I и II классов капитальности целесообразно предусматривать составление Технического задания на геотехконтроль и разработку программы. Служба геотехконтроля должна участвовать в разработке и корректировке технических условий по возведению сооружения.

2. Служба геотехконтроля должна строго контролировать соблюдение требований проекта возведения сооружений. Нарушение требований проекта может повлиять на экологическую обстановку района строительства, например, при возведении шламохранилищ, золошлакоотвалов, емкостей для хранения вредных веществ и др.

1.17. Технические условия на возведение намывного сооружения должны содержать данные об основных, принятых в проекте (в соответствии с фракционированием грунта) показателях состава и физико-механических свойств намывного грунта для отдельных зон поперечного сечения сооружения (табл. 1).

Таблица 1

Состав и физико-механические свойства намытого грунта	Зона плотины
боковая	промежуточная	ядерная
Гранулометрический состав (содержание характерных фракций) Плотность сухого грунта, т/м3 Коэффициент фильтрации, м/сут

Примечания. 1. При однородном сооружении деление на зоны не производится.

2. Кривая среднего гранулометрического состава по контролируемому поперечнику должна находиться в пределах граничных кривых, установленных в проекте или технических условиях (рис. 1).

3. Предельные отклонения фактического процентного содержания отдельных фракций грунта от принятого в проекте в каждом отдельном случае устанавливаются проектом или техническими условиями.

4. Средние по контролируемому поперечнику значения плотности сухого грунта и коэффициента фильтрации должны соответствовать (быть равными или выше) установленным в проекте или техническим условиям.

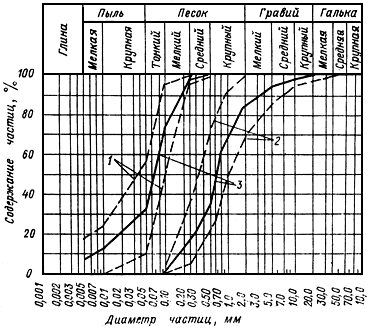

Рис. 1. Граничные и осредненные кривые гранулометрического состава грунта по зонам намывной плотины

1 - центральная часть (граничные кривые по проекту); 2 - боковые зоны (граничные кривые по проекту); 3 - средняя кривая гранулометрического состава по контролируемому поперечнику.

1.18. В своей деятельности работники геотехнической службы должны руководствоваться следующими документами:

1. "Типовым положением о службе геотехнического контроля в энергетическом строительстве", утвержденным Министром энергетики и электрификации СССР 29 февраля 1987 г.;

2. Настоящим документом "Руководство по геотехническому контролю за подготовкой оснований и возведением грунтовых сооружений в энергетическом строительстве" РД 34 15.073-91.

Инструкцией РД 34.15.009-88 допускается пользоваться в пределах ее содержания.

1.19. Организация, структура, обязанности и состав работ геотехнической службы по контролю качества возведения земляных сооружений устанавливаются в соответствии с "Типовым положением о службе геотехнического контроля в энергетическом строительстве" [95].

Примерный перечень оборудования, используемого при проведении геотехконтроля, приведен в приложении 14 настоящего Руководства.

Права и обязанности геотехнической службы по контролю качества возведения земляных сооружений изложены в "Типовом положении о службе геотехнического контроля в энергетическом строительстве" [95].

2. МАТЕРИАЛЫ ДЛЯ ГРУНТОВЫХ СООРУЖЕНИЙ

Материалы для грунтовых сооружений представляют собой продукты естественного разрушения или искусственного раздробления пород и подразделяются по ГОСТ 25100-82 на два класса:

- класс грунтов с жесткими структурными связями - класс скальных грунтов;

- класс грунтов без жестких структурных связей - класс нескальных грунтов.

2.1. Скальные грунты по пределу прочности на одноосное сжатие в водонасыщенном состоянии Rc, МПа, подразделяются на:

- очень прочные (Rc > 120);

- прочные (120 ³ Rc >50);

- средней прочности (50 ³ Rc >15);

- малопрочные (15 ³ Rc ³ 5);

полускальные грунты:

- пониженной прочности (5 > Rc ³ 3);

- низкой прочности (3 ³ Rc ³ 1);

- весьма низкой прочности (Rc < 1).

По коэффициенту размягчаемости в воде, Ksaf:

- неразмягчаемые (Ksaf ³ 0,75);

- размягчаемые (Ksaf < 0,75).

К скальным грунтам относятся породы: магматические (граниты, диориты, порфиры, долериты, базальты), метаморфические (гнейсы, кварциты, кристаллические сланцы, мраморы), осадочные (крепкие известняки, доломиты и песчаники с кремнистым цементом). В куске они характеризуются следующими значениями физико-механических характеристик: плотность грунта 2,50-3,10 т/м3; пористость < 0,01; сопротивление разрыву ³ 1 МПа; модуль деформации >5000 МПа, коэффициент крепости по Протодьяконову fcr > 5.

Полускальные грунты обладают жесткими кристаллическими связями и пластичными коллоидными связями. Это раздробленные выветрелые скальные магматические и метаморфические породы, а также осадочные: глинистые сланцы, аргиллиты, алевролиты, песчаники, конгломераты на глинистом цементе, мелы, мергели, некоторые виды известняков и доломитов, туфы, гипсы и др. В куске они характеризуются следующими значениями физико-механических характеристик: плотность грунта 2,20-2,65 т/м3; пористость до 0,15; сопротивление разрыву 0,1-1 МПа; модуль деформации 1000-5000 МПа; коэффициент крепости по Протодьяконову fcr = 2¸4.

2.2. Нескальные грунты в природных условиях залегают в виде несцементированных между собой частиц различной крупности. Нескальные грунты подразделяются на крупнообломочные, песчаные и глинистые грунты. Номенклатура крупнообломочных и песчаных грунтов приведена в табл. 2.

Таблица 2

Наименование видов грунтов	Распределение частиц по крупности в % от массы сухого грунта
Крупнообломочные
Валунный грунт (при преобладании неокатанных частиц - глыбовый)	Масса частиц крупнее 200 мм составляет более 50%
Галечниковый грунт (при преобладании неокатанных частиц - щебенистый)	Масса частиц крупнее 10 мм составляет более 50%
Гравийный грунт (при преобладании неокатанных частиц - дресвяный)	Масса частиц крупнее 2 мм составляет более 50%
Песчаные
Песок гравелистый	Масса частиц крупнее 2 мм составляет более 25%
Песок крупный	Масса частиц крупнее 0,5 мм составляет более 50%
Песок средней крупности	Масса частиц крупнее 0,25 мм составляет более 50%
Песок мелкий	Масса частиц крупнее 0,1 мм составляет 75% и более
Песок пылеватый	Масса частиц крупнее 0,1 мм составляет менее 75%

Примечания. 1. Для установления наименования грунта по табл. 2 последовательно суммируются проценты содержания частиц исследуемого грунта: сначала крупнее 200 мм, затем крупнее 10 мм, далее - крупнее 2 мм и т. д. Наименование грунта принимается по первому удовлетворяющему показателю в порядке расположения наименований в таблице.
