Санитарные уплотнения

Диаметр

мембраны

Размер фланца

Номинальное

давление

Код

1,9"

2,4"

2,9"

4,1"

2"

2-1/2"

3"

4"

Оценка зажима клиентом или 600 пси, которая не должна быть меньше

_ _ _MD0_ _ _ _ _ _

_ _ _NE0_ _ _ _ _ _

_ _ _PF0_ _ _ _ _ _

_ _ _QG0_ _ _ _ _ _

Смачиваемый материал

Мембрана

Корпус

Код

316L SS

316 SS

_ _ _ _ _ _NA_ _ _ _

Несмачиваемый материал

Без выбора

_ _ _ _ _ _ _ _0_ _ _

Болты

Без выбора

_ _ _ _ _ _ _ _ _0_ _

Стили

Зажим тримарана

_ _ _ _ _ _ _ _ _ _8_

Прокладка

Без выбора

_ _ _ _ _ _ _ _ _ _ _0

Хомутовые

уплотнения

Диаметр

мембраны

Размер и модель болта

Номинальное давление на уплотнении

Код

С.S. Болты

304 SS Болты

2,4"

8-модель болта

для 3" трубы≥ 4" трубы

1500 пси

1500 пси

_ _ _RFK_ _ _ _ _ _

_ _ _RGK_ _ _ _ _ _

.

.

.

.

2,4"

6-модель болта

для 3" трубы≥ 4" трубы

1250 пси

1250 пси

_ _ _RPK_ _ _ _ _ _

_ _ _RQK_ _ _ _ _ _

.

.

.

.

Смачиваемый материал

Мембрана

Размещение ниже дополни-тельного уплотнения

Код

316L SS

316L SS

Hastelloy C

Hastelloy C

316L SS

Hastelloy C

угл. сталь

316 SS

316 SS

Hastelloy C

N/A-Body Only

N/A-Body Only

_ _ _ _ _ _RA_ _ _ _

_ _ _ _ _ _RB_ _ _ _

_ _ _ _ _ _RC_ _ _ _

_ _ _ _ _ _RD_ _ _ _

_ _ _ _ _ _SB_ _ _ _

_ _ _ _ _ _SC_ _ _ _

.

.

.

.

.

.

.

.

.

.

.

.

Несмачиваемый материал

Корпус

Болты

Код

угл. сталь

316 SS

угл. сталь

316 SS

_ _ _ _ _ _ _ _B_ _ _

_ _ _ _ _ _ _ _C_ _ _

1

.

1

.

Без выбора

Без выбора

_ _ _ _ _ _ _ _ _0_ _

.

.

Стили

Без выбора

_ _ _ _ _ _ _ _ _ _0_

.

.

Прокладка

Klinger C-4401

Grafoil

Teflon

Gylon 3510

_ _ _ _ _ _ _ _ _ _ _K

_ _ _ _ _ _ _ _ _ _ _G

_ _ _ _ _ _ _ _ _ _ _T

_ _ _ _ _ _ _ _ _ _ _L

.

.

.

.

.

.

.

.

3 – Типы используемых фланцев для остальных моделей датчиков

НЕ нашли? Не то? Что вы ищете?

Параметры

Материал

фланца

Материал прокладки под гайку

Код

Нет выбора

нет

нет

00000

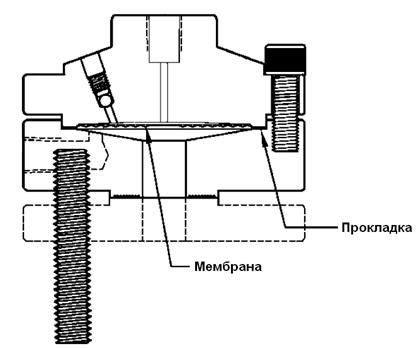

1 – Фланцевое уплотнение заподлицо с дополнительным уплотнением

2 – Фланцевое уплотнение заподлицо с дополнительным уплотнением

Приложение Е

(справочное)

Формы таблиц

1

Наименование

Требование пункта ТУ

Измеренное значение

Примечание

1 Внешний вид, комплектность, маркировка

1.1.1; 1.2.7.8; 1.4; 1.5

2 Габаритные размеры

1.2.7.2

3 Электрическое сопротивление изоляции между корпусом и выводами ДД

1.2.2.5

4 Электрическая прочность изоляции

1.2.2.6

5 Основная погрешность

1.2.3.1

6 Устойчивость к изменению рабочего избыточного давления на датчиках разности

1.2.6.4

7 Прочность и герметичность

1.2.6.7

8 Упаковка

1.6.1; 1.6.2; 1.6.3

2

Наименование

Требование пункта ТУ

Измеренное значение

Примечание

1 Масса, г

1.2.7.4

2 Проверка потребляемой мощности

1.2.2.3

3 Размах пульсации выходного сигнала

1.2.2.7

4 Устойчивость к изменению температуры окружающего воздуха

1.2.3.2; 1.2.6.1

Продолжение таблицы Е.2

Наименование

Требование пункта ТУ

Измеренное значение

Примечание

5 Устойчивость к изменению рабочего избыточного давления на датчиках разности давления.

1.2.1.2; 1.2.3.3

6 Устойчивость к кратковременной односторонней перегрузки на датчики разности давления

1.2.6.4

7 Устойчивость датчиков к механическим воздействиям

1.2.3.7; 1.2.6.8.1*

8 Прочность к воздействию синусоидальной вибрации

1.2.6.9.4**

9 Сейсмостойкость

1.2.6.9.5**

10 Устойчивость к изменению нагрузочного сопротивления

1.2.2.4

11 Устойчивость к воздействию переменного давления

1.2.6.6

12 Устойчивость датчика к воздействию статической пыли

1.2.6.8.4*

13 Устойчивость к воздействию перегрузки испытательным давлением

1.2.6.4; 1.2.6.5

14 Влагоустойчивость

1.2.6.2

15 Электрическая прочность изоляции при повышенной влажности

1.2.2.6 б)

16 Электрическое сопротивление изоляции при повышенной влажности

1.2.2.5 в)

Продолжение таблицы Е.2

Наименование

Требование пункта ТУ

Измеренное значение

Примечание

17 Устойчивость к воздействию температуры окружающей среды, тряски и повышенной влажности на датчики в упаковке

1.6

18 Возможность перенастройки пределов измерения датчиков

1.2.1.18

19 Устойчивость к воздействию дождя

1.2.6.8.2*

20 Консервация

1.6.4

3 – Градуировочные характеристики датчика

Входной сигнал,
МПа

Выходной сигнал UjiМ и UjiБ , мА

1 цикл

2 цикл

UjiМ

UjiБ

UjiМ

UjiБ


Приложение Ж

(справочное)

Ограничения на датчики

1 - Ограничения для датчиков STG944/94L, STG974/97L, STA922/92L и STA940/94L

Буква

ограничения

Приложение

Доступно только при выборе

Приложение

Не доступно при выборе

а

Утверждающий документ ожидается

b

Выбирается только одна опция из данной группы

c

В

_G

d

Г

DN, B1

e

Г

4G

h

В

_2_

i

Г

1C или 2G

m

Г

SM

n

Г

1C, 2J

o

Г

CR или B1

r

Г

TC, ME, 4G, 3S

s

Г

FF, ME

t

Г

Выберите адаптер из приложения Г S1, T1

u

Г

1C, 2J

v

E_G, F_G

w

В

E_A, F_A

Г

SV

x

Г

FF, SM

y

В

Г

E_A, F_A

DN

Г

SV

z

Г

STG974

2 – Ограничения для датчиков STD904
