Датчики давления ST3000 (стр. 2 )

Модель	Минимальный ВПИ	Максимальный ВПИ	Предельно допускаемое рабочее избыточное давление	Давление перегрузки	Минимальное давление-разрежение
STD924 STD930 STD974 STD904 STR93D STR94G	1 кПа 7 кПа 0,21 МПа 1 кПа 6,3 кПа 140 кПа	0,1 МПа 0,7 МПа 21 МПа 0,1 МПа 0,7 МПа 3,5 МПа	14 МПа 14 МПа 21 МПа 21 МПа 5,2 МПа 5,2 МПа	-	-
STG944 STG94L STG974 STG97L STG98L STG99L STG93P	35 кПа 35 кПа 0,21 МПа 0,21 МПа 0,42 МПа 0,7 МПа 7 кПа	3,5 МПа 3,5 МПа 21 МПа 21 МПа 42МПа 69 МПа 0,7 МПа	-	5 МПа 5 МПа 31 МПа 31 МПа 62 МПа 103,4 МПа 1,05 МПа	- - - - - - -
STF924 STF932 STF92F STF93F	0,1 МПа 0,7 МПа 0,1 МПа 0,7 МПа	1 кПа 7 кПа 1 кПа 7 кПа	-	-	3,33 кПа 3,33 кПа 3,33 кПа 3,33 кПа
STA922 STA92L STA940 STA94L	6,7 кПа 6,7 кПа 140 кПа 140 кПа	0-104 кПа 0-104 кПа 0-3,5 МПа 0-3,5 МПа	-	Перегрузочное давление в 1,5 раза выше максимального ВПИ	-

2.2.1.4 Датчики должны обеспечивать работу с блоком питания, вторичной регистрирующей и показывающей аппаратурой по двухпроводной линии связи.

2.2.1.5 Датчики с опцией HC должны обеспечивать совместную работу с HART – коммуникатором, производства фирмы Honeywell.

2.2.1.6 Датчики с опцией HC должны позволять с помощью HART - коммуникатора следующие операции:

- конфигурирование (определение и ввод рабочих параметров датчиков);

- мониторинг (считывание входного давления датчиков в технических единицах измерения, а выходной сигнал в миллиамперах или процентах от верхнего предела измерений (ВПИ));

- отображение (извлечение и отображение данных из запоминающего устройства датчиков);

- выдача контрольного тока (обеспечение поступления в аналоговую петлю выходного тока, необходимого для проверки ее работы, поиска и устранения неисправностей или калибровки других компонентов аналоговой петли);

- поиск и устранение неисправностей (проверка состояния работы датчиков и отображение диагностических сообщений для идентификации неисправностей датчиков, связи или ошибок оператора).

2.2.1.7 Датчики с опцией SM должны быть оснащены встроенным интеллектуальным индикатором.

2.2.1.8 Встроенный интеллектуальный индикатор должен обеспечивать индикацию выходного сигнала датчиков в процентах от шкалы или фактических технических единицах измерений, позволять производить локальную регулировку уровня нуля и шкалы, а также отображать состояние датчика и обеспечивать индикацию температуры корпуса датчика.

2.2.1.9 Жидкокристаллический дисплей индикатора должен включать в себя 17-сегментный столбчатый индикатор, 6-ти разрядный цифровой индикатор, индикатор технических единиц измерения, индикатор состояния датчика и индикатор величины множителя.

2.2.1.10  Время обновления показаний дисплея интеллектуального индикатора должно быть не более 0,5 с при температуре выше 0 оС и 1,5 с при 0 оС и ниже.

2.2.1.11  Датчики должны обеспечивать возможность настройки времени демпфирования выходного сигнала выбираемого из ряда 0; 0,16; 0,32; 0,48; 1,0; 2,0; 4,0; 8,0; 16; 32 с.

2.2.1.12  Время включения датчика, измеряемое как время от включения питания датчика до установления аналогового выходного сигнала с погрешностью не более 5% от установившегося значения должно быть не более 2 с при минимальном электронном демпфировании выходного сигнала датчика.

2.2.1.13  Датчики должны иметь линейно-возрастающую или пропорциональную корню квадратному зависимость аналогового выходного сигнала от входной измеряемой величины (давления).

2.2.1.14  Номинальная статическая характеристика датчика с линейно-возрастающей зависимостью аналогового выходного сигнала от входной измеряемой величины должна соответствует виду:

(1)

где I – текущее значение выходного сигнала;

Р – значение измеряемой величины;

Iв, Iн – соответственно верхнее и нижнее предельные значения выходного сигнала равны Iн = 4 мА, Iв = 20 мА

Рв – верхний предел измерений;

Рн – нижний предел измерений для всех датчиков (для стандартных условий Рн=0)

2.2.1.15  Номинальная статическая характеристика датчика с функцией преобразования входной измеряемой величины по закону квадратного корня должна соответствовать виду:

, (2)

где Р – входная измеряемая величина – перепад давления;

I, Iв, Iн, Рв – тоже, что и в формуле (1)

При этом на начальном участке характеристики при значениях давления Р≤0,6% от Рв кусочно-линейная зависимость должна быть в соответствии с
рисунком 1.

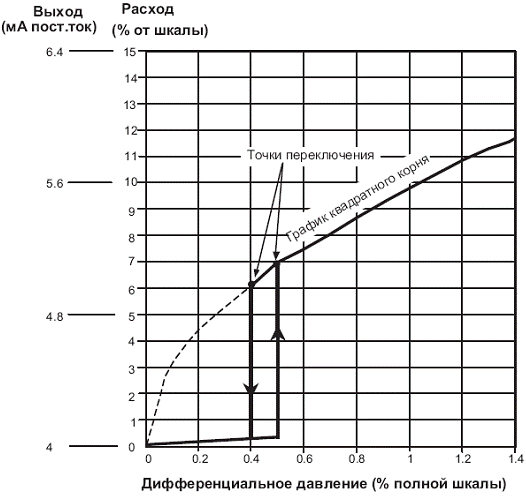

Рисунок 1 – Точки переключения выхода (квадратный корень)

2.2.1.16  Датчики должны выпускаться со стандартными настройками параметров, если иное не оговорено при заказе.

При этом датчики настраиваются на максимальное значение верхнего предела измерений модели, на линейно-возрастающую зависимость выходного сигнала, на высокий уровень выходного сигнала неисправности.

2.2.1.17  В режиме нормального функционирования датчик должен обеспечивать постоянный контроль своей работы и формировать сообщение о неисправности в виде установления аналогового выходного сигнала в соответствии с таблицей 3.

Таблица 3

Выходной сигнал датчика, мА	Критерий неисправности
4-20	Выходной сигнал низкого уровня менее 3,8 мА или высокого уровня более 21,2 мА

Примечания:

1 Значения выходного сигнала неисправности устанавливаются потребителем.

2 При выпуске с предприятия-изготовителя в датчиках устанавливается высокий уровень сигнала неисправности.

2.2.1.18  Датчики должны обеспечивать перенастройку диапазонов измерений с коэффициентом перенастройки в соответствии с таблицей 4.

2.2.2  Требования к электрическим параметрам

2.2.2.1 Электрическое питание датчиков должно осуществляется от источника питания постоянного тока напряжением (от 12 до 42) В.

При этом рабочее напряжение зависит от сопротивления контура и должно соответствовать рабочей области, представленной на рисунке 2.

Для поддержки связи по протоколу HART необходимо чтобы минимальное сопротивление контура было не менее 250 Ом. Сопротивление контура равно
сопротивлению барьера искрозащиты плюс сопротивление проводов плюс сопротивление приемника.

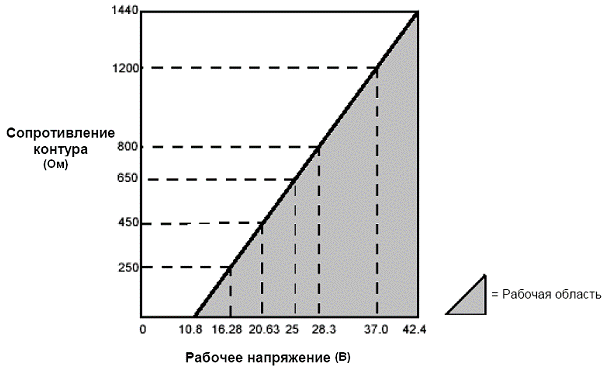

Рисунок 2 – График зависимости сопротивления контура
от напряжения питания

2.2.2.2 Напряжение источника питания не должно превышать 42 В постоянного тока (30 В постоянного тока для петель с обеспечением искробезопасности).

2.2.2.3 Потребляемая мощность должна быть не более 0,8 Вт.

2.2.2.4 Датчики должны позволять подключать любое сопротивление нагрузки, выбираемое с учетом рабочей области, изображенной на рисунке 2. При этом датчики должны соответствовать требованию п. 1.2.3.1.

2.2.2.5 Электрическое сопротивление изоляции между корпусом и выводами ДД, при подаче напряжения (10 ± 1) В должно быть:

а) 20 МОм в нормальных климатических условиях;

б) 5 МОм при температуре окружающей среды до 80 оС;

в) 1 МОм при относительной влажности воздуха до 100 %;

г) 0,5 МОм в условиях воздействия паровоздушной смеси.

Примечание – Нормальные климатические условия характеризуются:

- температурой воздуха от 15 до 35 ОС;

- атмосферным давлением от 86,6 до 106,7 кПа (от 650 до 800 мм рт. ст.);

- относительной влажностью воздуха от 45 до 75 % (при температуре свыше 30 ОС относительная влажность воздуха должна быть не выше 70 %).

2.2.2.6 Изоляция электрических цепей датчика относительно корпуса датчика должна выдерживать действие напряжения 100 В без пробоя в течение 1 минуты.

2.2.2.7 Значение пульсации сигналов постоянного тока и напряжения должны быть не более 0,5 % верхнего предела изменения выходных сигналов. Пульсация аналогового выходного сигнала с частотой выше 106 Гц не нормируется. Пульсация выходного сигнала нормируется при нагрузочном сопротивлении 250 Ом при отсутствии связи с датчиком по HART протоколу.

2.2.2.8 Датчики должны обеспечить время восстановления выходного сигнала после прерывания напряжения питания на время не более 20 мс по уровню 63,2 % от установленного значения – не более 10 мс.

2.2.2.9 Электрические параметры искробезопасной цепи датчика должны быть:

- максимальное входное напряжение (Ui) – 30 В;

- максимальный входной ток (Ii) – 100 мА;

- максимальная входная мощность (Pi) – 1,2 Вт;

- максимальная внутренняя емкость (Ci) – 4,2 нФ;

- максимальная внутренняя индуктивность (Li) – 10 мкГн.

2.2.3  Требования к метрологическим характеристикам

2.2.3.1 Основная погрешность датчиков должна соответствовать данным, приведенным в таблице 4. Значения основной погрешности для датчиков с перенастраиваемыми диапазонами, настраиваемый предел измерения которых меньше значений, приведенных в таблице 5, будут рассчитываться по формулам из таблицы 5.

Таблица 4
