Задание для контрольной работы по дисц. «Технология конструкционных материалов» (стр. 2 )

Таблица 2

Исходные данные для ответа на вопрос 2

Вариант	Номер* рисунка	Материал отливки		Вариант	Номер* рисунка	Материал отливки
1	15	20Л		26	29	20ФЛ
2	19	СЧ10		27	34	ВЧ70
3	42,а	15Л		28	17,а	35ГЛ
4	61	СЧ15		29	39	КЧ50-5
5	40	25Л		30	33	30ГСЛ
6	43,б	ВЧ35		31	44,а	КЧ55-4
7	18,а	30Л		32	26	45ФЛ
8	45,б	КЧ30-6		33	36	КЧ60-3
9	31	35Л		34	22	СЧ15
10	48	СЧ20		35	30	КЧ65-3
11	37	ВЧ40		36	46,б	30ХНМЛ
12	46,а	КЧ33-8		37	17,б	45ГЛ
13	16	40Л		38	49	20ГСЛ
14	52	СЧ25		39	38	35ХНЛ
15	44,б	ВЧ45		40	27	КЧ70-2
16	50	КЧ35-10		41	20	20ХГСНДМЛ
17	24	45Л		42	45,а	СЧ10
18	32	СЧ30		43	41	45Л
19	47,б	ВЧ50		44	53	СЧ30
20	21	КЧ37-12		45	42,б	КЧ45-7
21	43,а	50Л		46	25	35ГЛ
22	60	СЧ35		47	51	ВЧ60
23	28	ВЧ60		48	35	55Л
24	55	КЧ45-7		49	47,а	КЧ50-5
25	58	ВЧ40		50	18,б	КЧ60-3
* Приложение

Вопрос 3

Разработайте технологический процесс изготовления поковки де­тали из стали 20 при единичном производстве (рис. 1, табл. 3) методом горячей объемной штамповки на кривошипном горячештамповочном прессе в открытом штампе. Опишите сущность технологического процесса горячей объемной штамповки, укажите области ее применения. Установите температурный интервал горячей объемной штамповки и вид нагревательного устройства. Составьте чертеж поковки для детали, назначьте припуски на обработку и допуски на изготовление по ГОСТу; определите объем и вес поковки, объем заготовки; рассчитайте сечение исходной заготовки и по сортаменту подберите необходимую заготовку с размерами, приближенными к полученным расчетам; определите длину заготовки. Перечислите операции технологического процесса получения поковки. Дайте оценку технологичности детали, изготавливаемой горячей объемной штамповкой.

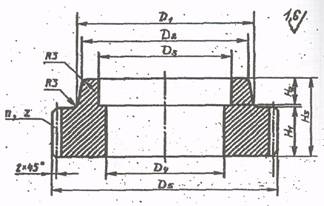

рис. 1 Шестерня

Таблица 3

Исходные данные для ответа на вопрос 3

Вариант	Исходные данные
Диаметр, мм	Высота, мм
D1	D2	D3	D4	D5	H1	H2	H3
1	60	50	35	30	80	20	10	35
2	90	85	65	55	150	25	10	37
3	95	88	60	55	140	20	15	37
4	95	90	70	50	130	25	15	42
5	100	95	70	60	155	30	10	45
6	105	92	72	62	150	35	10	47
7	100	88	68	58	140	35	10	50
8	110	94	70	55	160	30	15	47
9	110	102	82	72	150	25	15	45
10	120	104	84	72	160	20	20	42
11	120	110	90	80	170	40	20	67
12	110	95	75	60	165	40	10	52
13	110	100	80	65	155	30	10	45
14	115	104	80	60	160	45	10	58
15	120	102	82	62	180	45	20	74
16	130	115	95	85	180	45	15	64
17	135	120	95	80	185	15	15	35
18	140	130	110	100	190	15	10	27
19	145	135	115	100	195	50	18	72
20	130	110	94	85	185	50	10	62
21	145	125	95	90	196	50	15	70
22	160	140	120	105	200	55	10	70
23	110	90	70	60	180	55	20	80
24	120	100	75	55	190	40	20	62
25	125	105	75	65	175	40	15	60
26	120	98	80	70	165	20	10	35
27	110	105	80	70	170	55	10	70
28	150	100	70	60	200	50	10	65
29	155	105	70	60	200	55	25	85
30	165	145	120	100	195	30	15	50
31	150	115	70	60	180	15	15	35
32	80	75	60	50	120	25	25	55
33	90	75	65	55	130	20	10	35
34	140	120	70	60	195	25	15	45
35	130	95	75	65	190	30	30	65
36	120	106	85	75	185	35	35	75
37	130	100	85	75	195	30	25	60
38	170	150	80	70	210	30	30	65
39	160	150	130	95	205	25	25	55
40	175	155	130	60	215	40	20	65
41	150	120	100	60	190	40	15	60
42	165	145	130	100	200	45	10	60
43	180	160	80	70	250	45	15	65
44	140	124	74	55	192	50	20	74
45	185	160	140	130	255	50	10	65
46	180	170	150	100	240	50	15	70
47	175	145	125	105	230	20	20	45
48	180	150	125	100	255	45	15	65
49	140	125	100	60	180	55	10	70
50	135	115	90	70	190	55	50	110

Вопрос 4 (варианты 1-20)
