Справочник работника газовой промышленности (стр. 10 )

Технические условия на товарные гликоли, выпускаемые отечественной промышленностью

#G0 Гликоли	Плотность при	Температура кипения при 0,1013 МПа, °С	Объем
	20°С, г/см	начало, не ниже	конец, не выше	отгона, мл, не менее
Этиленгликоль (ЭГ) марки:
А	1,114-1,115	196	199	95
Б	1.110-1,115	194	200	96
В	не ниже 1,11	193	200	90
Диэтиленгликоль (ДЭГ) марки:		-
ДП	1,116-1,1163	244	247,5	98
ДН	1,115-1,1163	241	250	96
ДГ	1,115-1,1163	240	250	96

При осушке газа жидкими поглотителями (рис. 3.11) газ, освобожденный от капельной влаги в нижней скрубберной секции абсорбера, осушается раствором гликоля. Осушенный газ проходит верхнюю скрубберную секцию, где от него отделяются капли унесенного раствора гликоля, и поступает в газопровод. Насыщенный влагой раствор гликоля подвергается регенерации в десорбере.

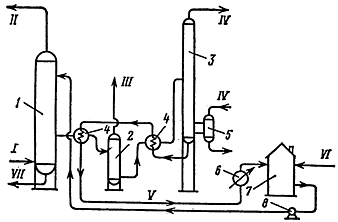

Рис. 3.11. Технологическая схема осушки газа жидкими поглотителями:

1 - абсорбер; 3 - выветриватель; 3 - отпарная колонна (десорбер); 4 - теплообменник; 5 - кипятильник;

6 - холодильник; 7 - промежуточная емкость; 8 - насос; I - сырой газ; II - осушенный газ; III - газы выветривания:

IV - водяной пар; V - регенерированный абсорбент; VI - свежий абсорбент; VII - гаэовый конденсат

В промышленности приходится иметь дело с водными растворами гликолей (рис. 3.12).

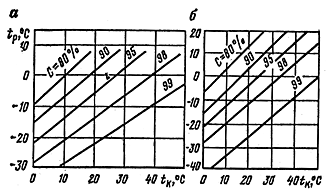

Рис. 3.12. Зависимость точки росы осушенного газа от температуры контакта

и концентрации растворов ТЭГ () и ДЭГ ()

Количество свежего раствора поглотителя, необходимого для осушки газа до заданной точки росы, определяют по формуле , где - количество извлекаемой из газа влаги; и - массовая доля гликоля соответственно в свежем и насыщенном растворах.

На практике разность между концентрациями свежего и насыщенного растворов принимают равной 3-4%.

Пример 3.3. Определить количество циркулирующего раствора ДЭГ, необходимого для осушки 50000 м/ч газа, относительная плотность которого равна 0,6; температура контакта 25 °С; газ находится в стадии насыщения водяными парами; давление 5 МПа; точка росы осушенного газа должна быть -5 °С, концентрация свежего ДЭГ на 3% выше концентрации насыщения раствора, содержание влаги в осушенном газе 0,1 г/м.

Решение

1. Определяем количество извлекаемой из газа влаги. По графику (см. рис. 3.5) содержание влаги во влажном газе равно 0,6 г/м, тогда

кг/ч.

2. По графику (см. рис. 3.12) концентрация раствора ДЭГ, способного снизить точку росы с 25 до -5 °С, равна 96 %.

3. Насыщенный раствор имеет концентрацию 96 - 3 =93%.

4. Количество свежего раствора ДЭГ

кг/ч.

5. Плотность химически чистого ДЭГ равна 1118 кг/м, а плотность свежего 96 %-го водного раствора составляет 0,96·1118 + 0,04·1000 = 1113 кг/м.

6. Объем циркулирующего раствора 775/1113 = 0,695 м/ч.

7. В пересчете на 1 кг извлекаемой воды приходится свежего раствора 0,695/25 = 0,028 м/кг.

На промышленных установках осушки газа расход циркулирующего раствора составляет 0,03-0,05 м/кг извлекаемой воды.

Конденсат из сепараторов собирается в емкости выветривания, в которой поддерживается давление 1,5-3 МПа, а насыщенный гликоль подается на регенерацию.

Значения точек росы влажных углеводородных газов приведены в табл. 3.5.

Таблица 3.5

Значения точек росы (в °С) влажных природных углеводородных газов

#G0Дав- ление в газо- про- воде, МПа	Содержание водяных паров в газе, г/м
	10	15	20	25	30	40	50	60	80	100	150	200	250	300	400	500	600	800	1000
0,1	-	-	-	-	-	-	-	-	-	-	-	-40	-38	-36	-33	-30,5	-28,5	-25	-23
0,5	-	-	-	-	-	-	-39	-37	-34	-31,5	-27	-24	-21,5	-19	-15,5	-13	-10,5	-7	-4
1	-	-	-	-39.5	-38	-35,5	-33	-30,5	-27,5	-25	-20	-16,5	-13,5	-12	-7,5	-4,0	-2	1,5	5
1,5	-	-	-39	-36,5	-34,5	-31	-29	-27	-23,5	-21	-15,5	-12	-9	-6,5	-2,5	0,5	3,5	7,5	11
2	-	-40	-36,5	-34	-32	-28,5	-26,5	-24	-20,5	-18	-12,5	8,5	-5,5	-3,5	1	4,5	7	11	15
2,5	-	-38	-35	-32	-30	-27	-24	-22	-18	-15	-10	-6	-3	-0,5	4	7,5	10	14,5	18,5
3	-	-37	-33,5	-31	-28,5	-25,5	-22,5	-20,5	-16,5	-13,5	-8	-4	-1	1,5	6	9,5	12	17	21
3,5	-	-36	-32,5	-30	-27,5	-24	-21	-19	-15,5	-12	-6,5	-2,5	-1	3,5	8	11,5	14	19	23
4	-40	-35	-31,6	-29	-26,5	-23	-20	-18	-14,5	-11	-5	-1	-2,5	5	9,5	13,5	16	21	25
4,5	-39	-34	-30,5	-28	-25,5	-22	-19	-17	-13,5	-10	-4	0,5	4	6,5	11	15	18	23	27
5	-38,5	-33,5	-30	-27	-24,5	-21,5	-18	-16	-12,5	-9	-3	1,5	5	8	12,5	16,5	19,5	24,5	28,5
5,5	-38	-33	-29,5	-26,5	-24	-20	-17	-15	-11,5	-8	-2	2,5	6	9	13,5	17,5	20,5	25,5	30
6	-37,5	-32,5	-29	-26	-23,5	-19,5	-16,5	-14	-10,5	-7	1	3,5	7	10	14,5	18,5	21,5	26,5	31
6,5	-37	-32	-28,5	-25,5	-23	-19	-16	-13,5	-9,5	-6	0	4,5	8	11	15,5	19,5	22,5	27,5	32
7	-36,5	-31,5	-28	-25	-22,5	-18,5	-15,5	-13	-9	-5,5	0,5	5	9	12	16,5	20,5	23,5	28,5	33
7,5	-36	-31	-27,5	-24,5	-22	-18	-15	-12,5	-8,5	-5	1	5,5	9,5	12,5	17,5	21,5	24,5	29,5	34

3.5. НИЗКОТЕМПЕРАТУРНАЯ СЕПАРАЦИЯ
