для зоны квадратичного режима

= 0,067(2)= 0,067.

При эквивалентной шероховатости, равной 0,03 мм

= 0,03817.

Коэффициент гидравлического сопротивления можно определить по номограмме, изображенной на рис. 4.1.

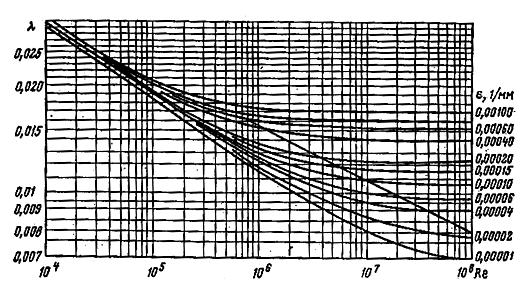

Рис. 4.1. Зависимость коэффициента гидравлического сопротивления от числа

Рейнольдса Re и шероховатости

Пропускная способность газопровода для граничных условий течения газа (между переходным и квадратичным режимами) при = 0,03 мм определяется по номограмме на рис. 4.2 или по формуле = 0,4 при Re = 11.

Рис. 4.2. График для определения режима течения газа

Для эквивалентной шероховатости = 0,03 мм коэффициент гидравлического сопротивления для труб различного диаметра можно найти по номограмме, изображенной на рис. 4.3.

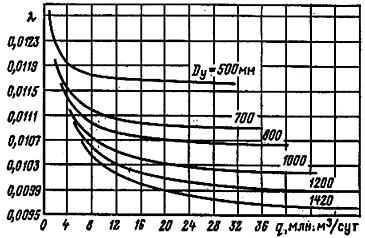

Рис. 4.3. Зависимость коэффициента гидравлического сопротивления от расхода

газа и диаметра газопровода

При квадратичном режиме течения теоретический коэффициент гидравлического сопротивления определяют по номограмме на рис, 4.4.

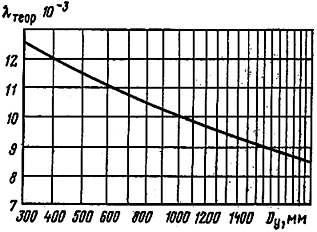

Рис. 4.4. Зависимость от диаметра газопровода при квадратичном режиме

Пропускная способность газопровода в общем виде

, (4.1)

где - поправочный коэффициент, учитывающий отклонение режима течения газа от квадратичного, определяется графически (рис. 4.5) в зависимости от пропускной способности и диаметра газопровода (для квадратичного режима = 1); - коэффициент, учитывающий влияние подкладных колец (при расстоянии между кольцами = 0, = 1; при = 12 м, = 0,975; при = 6 м, = 0,95); - коэффициент эффективности, учитывающий состояние внутренней полости газопровода.

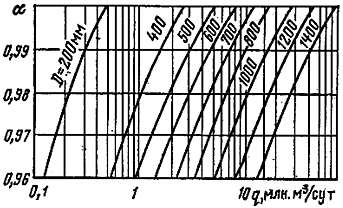

Рис. 4.5. График определения коэффициента

Для упрощения расчетов по формуле (4.1) можно пользоваться табл. 4.1 (при = 0,6, = 0,92 и = 288 К), в которой - наружный диаметр газопровода, мм; - толщина стенки газопровода, мм;

.

Таблица 4.1

Вспомогательные данные для гидравлического расчета газопровода

#G0
108 х3	0,1659	0,2720	0,0216
х4	0,1575	0,2584	0,0205
х5	0,1495	0,2452	0,0194
х6	0,1417	0,2324	0,0184
114 х3	0,1925	0,3157	0,0250
х4	0,1834	0,3007	0,0238
х5	0,1745	0,2862	0,0227
х6	0,1659	0,2720	0,0216
159 х2	0,4924	0,8076	0,0640
хЗ	0,4760	0,7807	0,0619
х4	0,4601	0,7546	0,0595
х5	0,4444	0,7287	0,0578
х6	0,4291	0,7037	0,0558
168 х3	0,5524	0,9050	0,0718
х4	0,5348	0,8770	0,0666
х5	0,5175	0,8488	0,0673
х6	0,5007	0,8212	0,0651
х7	0,4842	0,7941	0,0630
219 х3	1,1251	1,8452	0,1463
х4	1,0981	1,8009	0,1428
х5	1,0712	1,7568	0,1393
х6	1,0448	1,7135	0,1359
х7	1,0185	1,6703	0,1325
х8	0,9930	1,6286	0,1292
273 х3	2,0248	3,3207	0,2633
х4	1,9654	3,2561	0,2582
х5	1,9469	3,1929	0,2532
х6	1,9085	3,1299	0,2482
х7	1,8706	3,0678	0,2432
х8	1,8336	3,0071	0,2385
325 х3	3,2161	5,2744	0,4182
х4	3,1645	5,1898	0,4116
х5	3,1120	5,1037	0,4047
х6	3,0613	5,0205	0,3982
х7	3,0107	4,9375	0,3916
х8	2,9602	4,8547	0,3850
325 х9	2,9107	4,7736	0,3786
х10	2,8617	4,6932	0,3722
377 х4	4,6951	7,7000	0,6106
х5	4,6302	7,5935	0,6022
х6	4,5657	7,4878	0,5938
х7	4,5012	7,3820	0,5854
х8	4,4347	7,2729	0,5768
х9	4,3725	7,1709	0,5687
х10	4,3090	7,0668	0,5604
426 х4	6,4941	10,650	0,8445
х5	6,4138	10,519	0,8342
х6	6,3335	10,387	0,8236
х7	6,2546	10,258	0,8134
х8	6,1759	10,129	0,8032
х9	6,0982	10,001	0,7930
х10	6,0198	9,872	0,7829
х11	5,9438	9,7478	0,7730
478 х4	8,8084	14,446	1,1456
х5	8,7109	14,286	1,1329
х6	8,6138	14,127	1,1202
х7	8,5165	13,967	1,1075
х8	8,4242	13,816	1,0956
х9	8,3287	13,659	1,0832
х10	8,2384	13,511	1,0714
508 х6,35	10,170	16,670	1,3220
529 х4	11,516	18,886	1,4976
х5	11,400	18,696	1,4825
х6	11,284	18,506	1,4675
х7	11,173	18,324	1,4531
х8	11,060	18,138	1,4383
х9	10,947	17,953	1,4237
х10	10,835	17,769	1,4091
х11	10,727	17,592	1,3950
630 х4	18,255	29,938	2,3741
х5	18,100	29,684	2,3540
630 х6	17,952	29,441	2,3347
х7	17,795	29,184	2,3143
х8	17,651	28,948	2,2955
х9	17,497	28,695	2,2756
х10	17,355	28,465	2,2571
х11	17,203	28,213	2,2373
720 х6	25,555	41,910	3,3235
х7	25,366	41,600	3,2989
х8	25,197	41,323	3,2770
х9	25,002	41,003	3,2515
х10	24,814	40,695	3,2272
х11	24,635	40,401	3,2038
820 х6	36,034	59,096	4,6864
х7	35,802	58,715	4,6562
х8	35,564	58,325	4,6253
х9	35,354	57,981	4,5979
х10	35,123	57,602	4,5679
х11	34,884	57,210	4,5368
х12	34,874	56,865	4,5095
920 х6	48,809	80,047	6,3479
х7	48,528	79,586	6,3113
х8	48,270	79,163	6,2777
х9	47,975	78,679	6,2394
х10	47,696	78,221	6,2030
х11	47,411	77,754	6,1660
х12	47,152	77,329	6,1323
х13	46,859	76,849	6,0943
1020 х7	63,711	104,49	8,2861
х8	63,380	103,94	8,2424
х9	63,057	103,41	8,1996
1020 х10	62,721	102,86	8,1569
x11	62,345	102,33	8,1142
х12	62,092	101,83	8,0744
х13	61,742	101,26	8,0297
х14	61,429	100,74	7,9880
1120 х7	81,524	133,70	10,6023
х8	81,115	133,03	10,5486
х9	81,742	132,42	10,5009
х10	80,367	131,80	10,4513
х11	79,992	131,19	10,4036
х12	79,593	130,53	10,3509
x13	79,231	129,94	10,3042
х14	78,863	129,34	10,2565
1220 х10	100,77	165,26	13,1053
х11	100,33	164,54	13,0477
х12	99,91	163,85	12,9930
x13	99,47	163,13	12,9364
х14	99,03	162,41	12,8788
1420 х9	150,98	247,61	19,6356
х10	150,45	246,74	19,5661
x11	149,90	245,84	19,4955
х12	149,32	244,89	19,4200
x13	148,78	244,00	19,3494
х14	148,22	243,08	19,2759
х15	147,67	242,18	19,2054
х16	147,09	241,23	19,1298

Среднее давление газа в зависимости от начального и конечного давления , а также соответствующее ему значение коэффициента сжимаемости газа для диапазона температур: = 298323 К, = 283298 К и = 323 348 К, можно определить по рис. 4.6.
