Справочник работника газовой промышленности (стр. 19 )

Коэффициент местного сопротивления гнутых труб 90°

#G0	0,4	0,6	0,8	1
Трубы:
гладкие	0,14	0,16	0,21	0,29
шероховатые	0,28	0,32	0,42	0,58

#G0	1,2	1,4	1,6	1,8	2
Трубы:
гладкие	0,44	0,66	0,98	1,41	1,93
шероховатые	0,88	1,32	1,96	2,82	3,96

Значения коэффициентов местного сопротивления тройников приведены в табл. 4.9 (где - расход газа по основной трубе; - расход газа по отводу).

Таблица 4.9

Местные сопротивления тройников

#G0	Отбор газа	Приток газа
/	на проход	на ответвление	на проход	на ответвление
0	0,96	0,05	-1,04	0,06
0,1	0,91	-0,04	-0,68	0,11
0,2	0,88	-0,08	-0,4	0,18
0,3	0,88	-0,08	-0,15	0,24
0,4	0,89	-0,04	0,1	0,3
0,5	0,92	0	0,3	0,35
0,6	0,96	0,07	0,47	0,4
0,7	1,02	0,14	0,6	0,46
0,8	1,1	0,21	0,73	0,5
0,9	1,2	0,28	0,83	0,55
1	1,29	0,35	0,92	0,6

4.5. АККУМУЛИРУЮЩАЯ СПОСОБНОСТЬ И ВРЕМЯ ОПОРОЖНЕНИЯ ГАЗОПРОВОДА

Запас газа в магистральном газопроводе обычно определяют по участкам (между компрессорными станциями) и затем суммируют. Запас газа (в млн. м) на участке многониточного магистрального газопровода рассчитывают по формуле

,

где - число ниток магистрального газопровода; - геометрический объем - й нитки газопровода длиной 1 км, м (табл. 4.10); - среднее давление на участке магистрального газопровода, МПа; - длина участка магистрального газопровода, км; - средний коэффициент сжимаемости; - средняя температура газа, К.

Таблица 4.10

Геометрический объем газопровода длиной 1 км

#G0, мм	, м	, мм	, м
150	17,7	600	283
200	31,4	700	385
250	49,1	800	502
300	70,5	1000	785
350	91	1200	1130
400	125,8	1400	1540
500	196,3

Среднее давление на участке, коэффициент сжимаемости, запас газа в многониточном газопроводе можно определить по номограммам на рис. 4.16-4.19 (= = 298323 К; = = 283298 К; = = 323348 К).

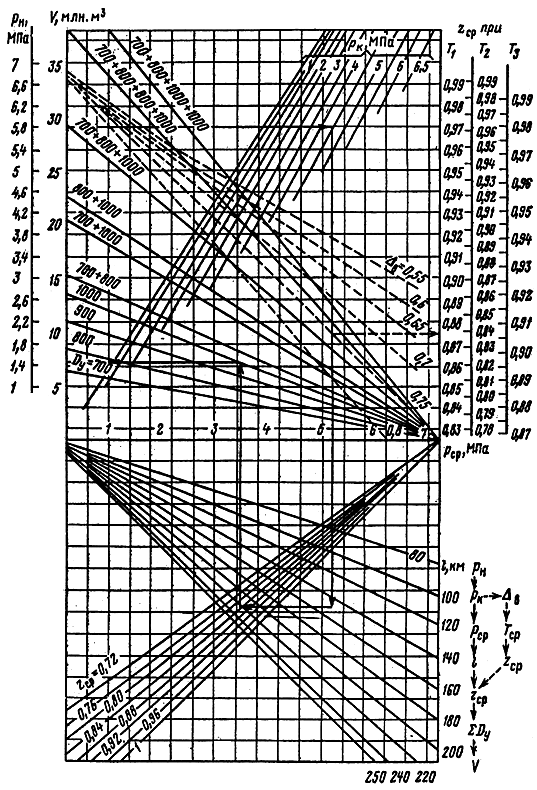

Рис. 4.16. Номограммы для определения среднего давления, коэффициента

сжимаемости и запаса газа в многониточном газопроводе при 1000 мм и 250 км

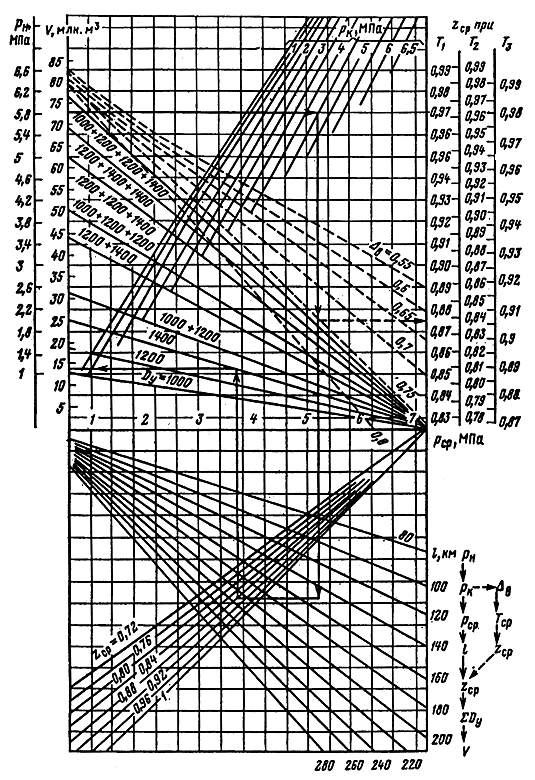

Рис. 4.17. Номограмма для определения среднего давления, коэффициента

сжимаемости и запаса газа в многониточном газопроводе при 1000 мм и 250 км

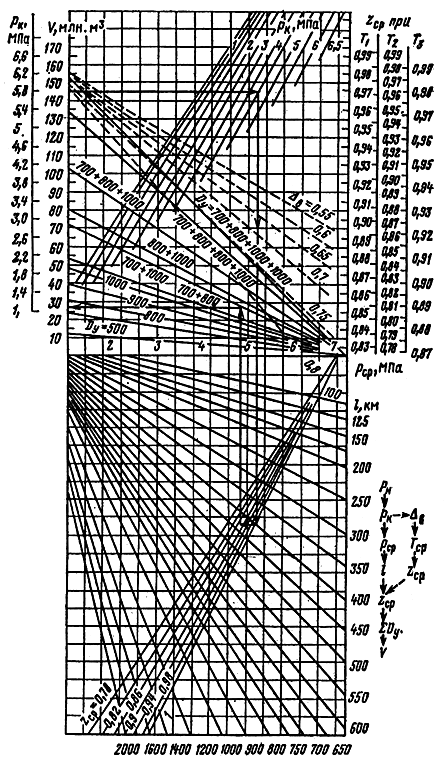

Рис. 4.18. Номограмма для определения среднего давления, коэффициента сжимаемости

и запаса газа в многониточном газопроводе при 1000 мм и 2000 км

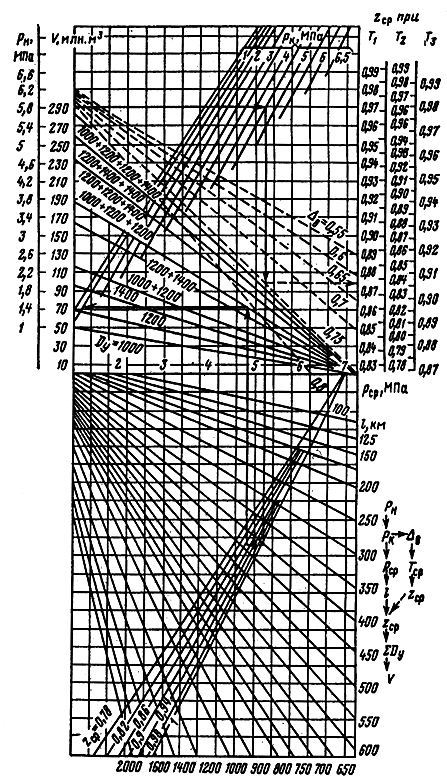

Рис. 4.19. Номограмма для определения среднего давления, коэффициента сжимаемости

и запаса газа в многониточном газопроводе при 1000 мм и 2000 км

Пример 4.9. Определить запас газа в газопроводе длиной 400 км, состоящем из трех ниток (при равном 1000, 1200 и 1200 мм). Начальное давление газа = 5,8 МПа, конечное давление = 4,5 МПа, относительная плотность по воздуху = 0,75, средняя температура газа = 30 °С.
