Справочник работника газовой промышленности (стр. 17 )

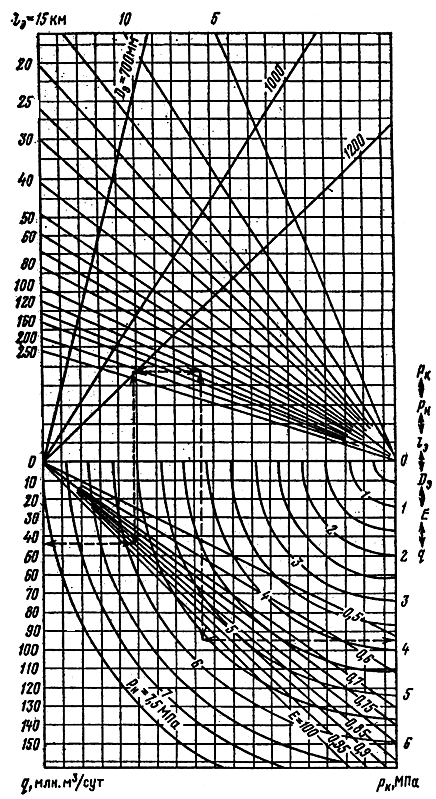

Рис. 4.13. Номограмма для определения пропускной способности эквивалентного газопровода и конечного давления газа

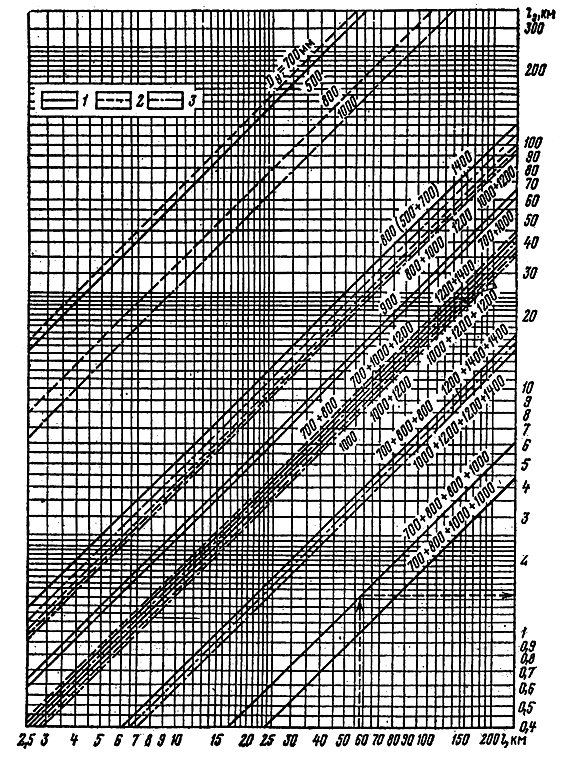

Рис. 4.14. Номограмма для определения эквивалентной длины многониточного газопровода:

1 - = 700 мм; 2 - = 1000 мм; 3 - = 1200 мм

Рис. 4.15. Номограмма для определения фактической и приведенной пропускной способности участка газопровода:

Пример 4.3. Определить эффективность работы газопровода диаметром 1220 мм протяженностью = 125 км при начальном давлении = 5,6 МПа, конечном давлении = 3,8 МПа и пропускной способностью газа = 45 млн. м /cyт.

Решение

По номограмме на рис. 4.8 определяем

= 3,8 МПа = 5,6 МПа = 125 км = 45 млн. м/сут = 1220 мм = 92 %.

Пропускную способность участка многониточного газопровода и конечное давление газа определяют по номограмме на рис. 4.11 при диаметре ниток = 1220 мм, длине участка = 1500 км, начальном давлении = 5,6 МПа и по номограмме на рис. 4.12 при диаметре ниток более 1000 мм, длине участка до 2000 км, начальном давлении до 7,5 МПа.

Пример 4.4. Определить пропускную способность участка газопровода диаметром = 1200 мм протяженностью =140 км при начальном и конечном давлениях соответственно = 5,6 МПа и = 3,8 МПа и эффективности работы газопровода = 0,9.

Решение

По номограмме на рис. 4.11 определяем

= 3,8 МПа = 5,6 МПа = 140 км = 1200 мм = 0,9 = 41,7 млн. м/сут.

Пример 4.5. Определить конечное давление газа в трехниточном газопроводе ( = 1000 мм, = 1200 мм и Dy = 1200 мм) протяженностью = 140 км при начальном давлении = 5,6 МПа, пропускной способности газа = 108 млн. м/сут и эффективности работы = 0,9.

Решение

По номограмме на рис. 4.12 определяем

= 108 млн. м/сут = 0,9 = 1000 + 1200 + 1200 мм = 140 км = 5,6 МПа = 3,8 МПа.

Номограммы 4.8-4.12 пригодны для определения гидравлических характеристик многониточного газопровода, состоящего из ниток постоянного диаметра протяженностью, равной протяженности рассчитываемого участка газопровода, т. е. для наиболее характерного случая. Однако в некоторых проектах и при поэтапном строительстве предусматривается прокладка лупингов протяженностью менее длины участка или переход с одного диаметра на другой. Для таких случаев предлагается определять пропускную способность газопровода, конечное давление газа и эффективность его работы по номограммам на рис. 4.8, 4.9, 4.10 и 4.13 с предварительным графическим определением эквивалентной длины такого газопровода по номограмме на рис. 4.14. При этом рекомендуется приводить реальный многониточный газопровод с лупингами к эквивалентному с диаметром , наиболее часто встречающемуся на рассчитываемом участке.

Эквивалентная длина такого газопровода определяется по формуле , где - эквивалентная длина -го участка с постоянным диаметром и числом ниток; - число таких участков.

Пример 4.6. Определить эквивалентную длину газопровода диаметром = 1200 мм протяженностью = 136 км при прокладке лупинга = 1000 мм протяженностью = 30 км. Определить пропускную способность этого газопровода при начальном и конечном давлениях соответственно = 5,6 МПа и = 3,8 МПа и эффективности работы = 0,9.

Решение

По номограмме на рис. 4.14 определяем эквивалентную длину газопровода на участке с лупингом, приводя его к однониточному с эквивалентным диаметром = 1200; мм: = 30 = 1000 + 1200 мм = 14 км. Эквивалентная длина всего газопровода = 136 - 30 + 14= 120 км. По номограмме на рис. 4.13 определяем
