Решение

По номограмме на рис. 4.19 определяем

= 5,8 МПа = 4,5 МПа / = 0,75 = 303 К = 0,875/ = 5,2 МПа = 400 км = 0,875 = 1000 + 1200 + 1200 мм V = 72 млн. м.

Пример 4.10. Газопровод диаметром 1200 мм, длиной 180 км транспортирует газ = 0,65, = 303 К, = 4,8 МПа и = 3,2 МПа. Определить количество газа, которое необходимо для заполнения газопровода при его испытании на давление 6,15 МПа.

Решение

По номограмме на рис. 4.17 определяем

фактический запас газа

= 4,8 МПа = 3,2 МПа / = 0,65 = 303 К = 0,92/ = 4,1 МПа = 180 км = 0,92 = 1200 мм V = 8,5 млн. м;

запас газа при давлении испытания

= = 6,15 МПа /= 0,65 = 303 К = 0,885 / = 180 км = 0,885 = 1200 мм V = 13,5 млн. м;

необходимое увеличение запаса газа в трубе

13,5 - 8,5 = 5 млн. м.

Определение времени опорожнения газопровода

Приближенно время опорожнения газопровода через продувочную свечу можно определить по номограмме на рис. 4.20, составленной для метана при 288 К. На графике приняты следующие обозначения: - внутренний диаметр газопровода; - внутренний диаметр продувочной свечи; - отношение рабочего сечения крана к сечению продувочной свечи; - длина участка газопровода; - давление в газопроводе; - время опорожнения участка газопровода.

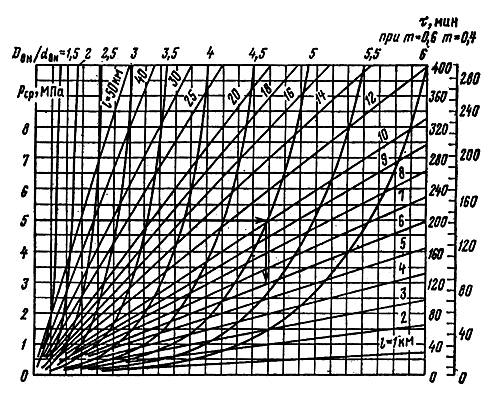

Рис. 4.20. Номограмма для определения времени опорожнения газопровода:

/

Величина на практике принимается обычно равной 0,3-0,4. При других значениях , отличных от приведенных на графике, время опорожнения участка газопровода пересчитывают по формуле = 0,4/, где - время опорожнения участка газопровода при = 0,4.

Пример 4.11. Определить время опорожнения газопровода при среднем давлении = 5 МПа, /= 5, = 6 км, = 0,4.

Решение

По графику на рис. 4.20

= 5 МПа / = 5 = 6 км = 0,4 = 118 мин.
