Пропускная способность (в млн. м/сут) для магистральных газопроводов разных длин и диаметра (= 7,5 МПа, = 5,6 МПа, = 288 К, = 0,6)

#G0	мм
, км	1200	1400	1200; 1400	1200	1400	1200; 1400
При Е = 90 %	При Е = 100 %
100	62,3	92,9	155,2	68,3	102	170,3
110	59,4	88,6	148	65,6	98	163,6
120	56,8	84,8	141,6	62,9	93,8	156,7
140	52,6	78,6	131,2	58,1	86,8	144,9
160	49,2	73,5	122,6	54,4	81,2	135,6
180	46,4	69,3	115,7	51,3	76,6	127,9
200	44	65,7	109,7	48,7	72,7	121,4
220	42	62,7	104,7	46,4	69,3	115,7
240	40,2	60	100,2	44,4	66,3	110,7
260	38,6	57,6	96,2	42,7	63,7	106,4
280	37,2	55,5	92,7	41,1	61,4	102,4
300	36	53,7	89,7	39,7	59,3	99
325	34,5	51,6	86,1	38,2	57	95,2
350	33,3	49,7	83	36,8	54,9	91,7
375	32,2	48	80,2	35,6	53,1	88,7
400	31,1	46,5	77,6	34,4	51,4	85,8
450	29,4	43,8	73,2	32,5	48,4	80,9
500	27,8	41,6	69,4	30,8	46	76,8
550	26,6	39,6	66,2	29,4	43,8	73,2
600	25,4	37,9	63,3	28,1	42	70,1
650	24,4	36,5	60,9	27	40,3	67,3
700	23,5	35,1	58,6	26	38,8	64,8
750	22,7	33,9	56,6	25,1	37,5	62,6
800	22	32,9	54,9	24,3	36,3	60,6
900	20	31	51,8	22,9	34,3	57,2
1000	19,7	29,4	49,1	21,8	32,2	54

Увеличение пропускной способности при прокладке лупинга

Необходимая длина лупинга, прокладываемого для доведения пропускной способности газопровода до величины

.

Протяженность лупинга, необходимого для повышения давления газа в конце расчетного участка газопровода с до :

.

При равенстве диаметров лупинга и основного газопровода (= ) длина лупинга для повышения давления в конце участка

,

а для повышения пропускной способности

.

Диаметр лупинга для доведения пропускной способности до величины

.

При равенстве диаметров лупинга и основной нитки пропускная способность

,

а увеличение пропускной способности

.

4.3. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ МНОГОНИТОЧНОГО

МАГИСТРАЛЬНОГО ГАЗОПРОВОДА С ПОМОЩЬЮ НОМОГРАММ

Для облегчения построения и пользования номограммами, изображенными на рис. 4.8-4.13, принято: = 0,6; z = 0,9, Т= 288. Режим течения газа принят квадратичным или близким к нему, что характерно для большинства эксплуатирующихся газопроводов. С помощью номограмм можно проводить графическое определение следующих величин: эффективности работы газопровода (см. рис. 4.8, 4.9 и 4.10), пропускной способности многониточного магистрального газопровода (см. рис. 4.11 и 4.12), пропускной способности эквивалентного газопровода и конечного давления (см. рис. 4.13), эквивалентной длины многониточного газопровода (рис. 4.14), соотношения между фактической и приведенной пропускными способностями участка газопровода (рис. 4.15); увеличения или уменьшения пропускной способности газопровода при вводе или отключении лупинга (см. рис. 4.8-4.14); изменения конечного давления при вводе или отключении лупинга или изменение количества транспортируемого газа на участке (см. рис. 4.8-4.14) и т. д. Эффективность работы газопровода определяют по номограммам на рис. 4.8 и 4.9 при начальном давлении до 5,6 МПа и по номограмме на рис. 4.10 при начальном давлении до 7,5 МПа.

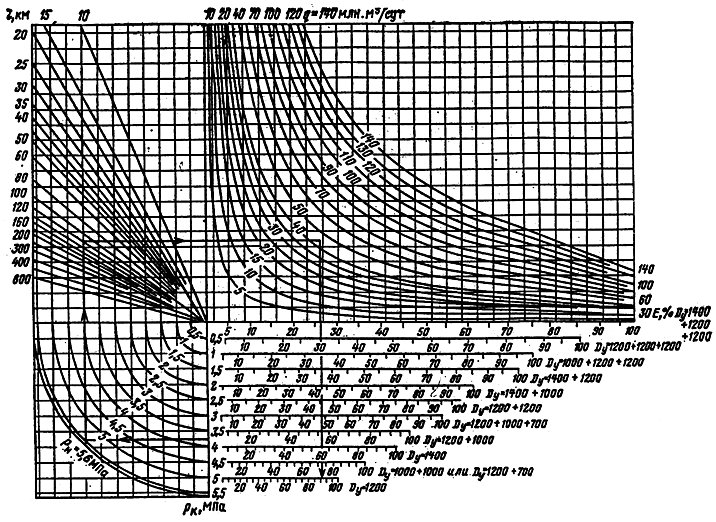

Рис. 4.8. Номограмма для определения эффективности работы газопровода (при 5,6 МПа):

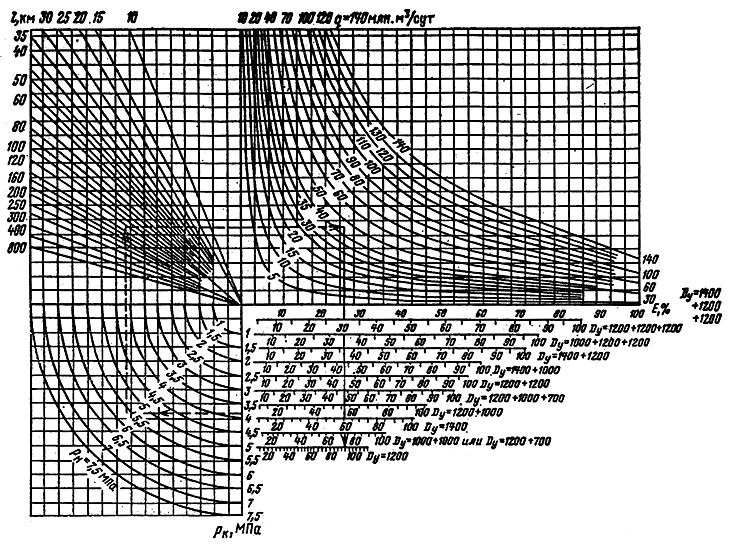

Рис. 4.9. Номограмма для определения эффективности работы газопровода ( 5,6 МПа):

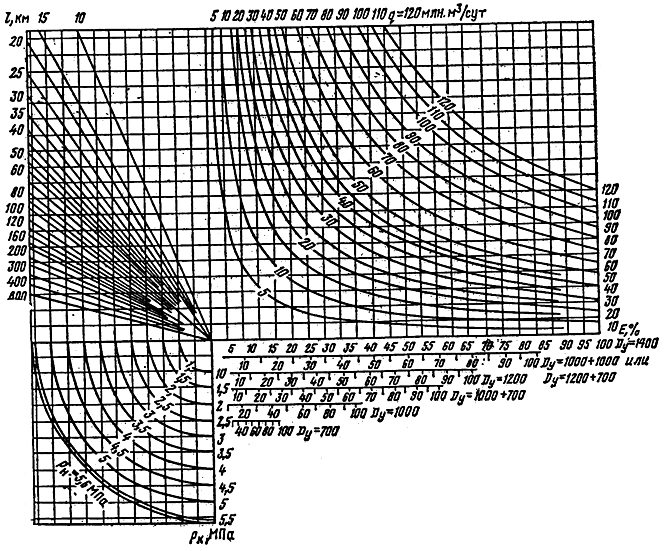

Рис. 4.10. Номограмма для определения эффективности работы газопровода (7,5 МПа):

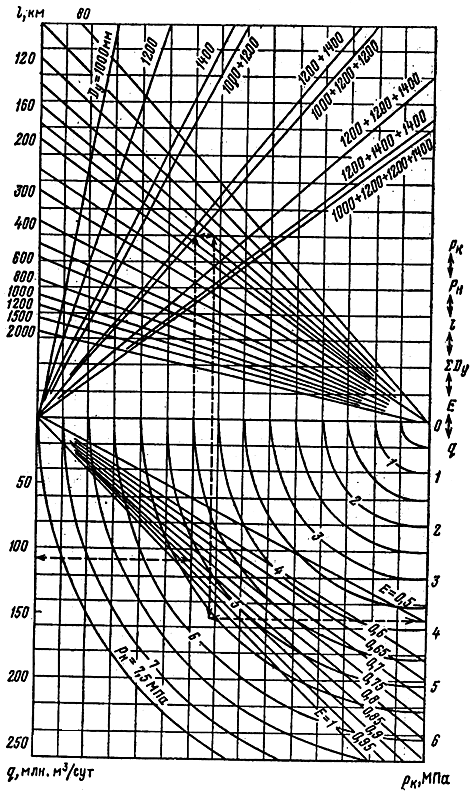

Рис. 4.11. Номограмма для определения пропускной способности участка

газопровода и конечного давления газа ( 1200 мм, 1500 км )

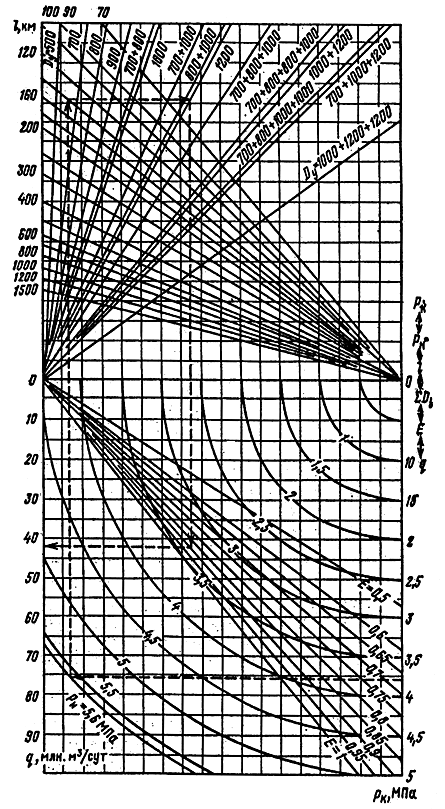

Рис. 4.12. Номограмма для определения пропускной способности участка

газопровода и конечного давления газа ( 1000 мм, 2000 км)
