Справочник работника газовой промышленности (стр. 7 )

Таблица 2.3

Капитальные вложения при сооружении КС

#G0 Условный диаметр газопровода,	Рабочее давление, МПа	Тип агрегата	Число агрегатов на 1 КС	Капитальные вложения	Капитальные вложения по КС на 1 км газопровода, тыс. руб.	Капитальные вложения на 1 агрегат сверх или менее принятого, тыс. руб.
мм				Всего	В т. ч. СМР	Всего	Поправка на усредненную стоимость	Всего	В т. ч. СМР
КС с газотурбинным приводом
1000	5,5	ГПА-Ц-6,3	5	11482 ----- 8713	6557 ----- 4312	92 ----- 70		962	211
1200	5,5	ГТК-10-4	5	17170 ----- 14180	9014 ----- 6623	137 ----- 113	0,99 ----- 1	1537	455
		ГТК-10-1	5	18720 ----- 15552	8123 ----- 5793	150 ----- 124	1,09 ----- 1,1	1913	310
		ГТ-6-750	6	13607 ----- 10800	8491 ----- 6173	109 ----- 86	0,79 ----- 0,76	1144	537
		ГТН-6	6	15547 ----- 12594	8235 ----- 5880	124 ----- 101	0,9 ----- 0,89	1720	634
		ГПА-Ц-6,3	6	14268 ----- 11297	7443 ----- 5137	114 ----- 90	10,83 ----- 0,8	969	211
	7,5	ГТК-10-4	6	19645 ----- 16509	9804 ----- 7364	157 ----- 132	1,13 ----- 1,18	1647	557
		ГТН-16	3	16091 ----- 13076	8162 ----- 5832	129 ----- 105	0,93 ----- 0,94	2997	952
		ГПК-10-1	6	21537 ----- 18268	8800 ----- 6434	172 ----- 146	1,24 ----- 1,3	2121	427
		ГПА-Ц-16	3	15908 ----- 12360	7674 ----- 5344	127 ----- 99	0,91 ----- 0,8	2973	830
1400	7,5	ГТН-16	5	24084 ----- 20929	11193 ----- 8745	193 ----- 167	1,04 ----- 1,05	3003	959
		ГПА-Ц-16	5	23936 ----- 20682	10455 ----- 8007	191 ----- 165	1,03 ----- 1,04	2979	836
		ГТН-25	3	22370 ----- 19063	10174 ----- 7726	179 ----- 153	0,97 ----- 0,96	3995	732
КС с электроприводными агрегатами
1000	5,5	СТД-4000	8	10776 ----- 7805	7405 ----- 5136	86 ----- 82	-	426	232
1200	5,5	СТД-4000	10	13510 ----- 10376	7405 ----- 6210	86 ----- 83	-	426	232
	7,5	СТД-12500	5	14915 ----- 11569	8757 ----- 6281	119 ----- 93	-	1029	536
1400	7,5	СТД-12500	7	17353 ----- 13868	9856 ----- 7248	139 ----- 111	-	1036	536

Примечания: 1. В числителе приведены показатели для первой нитки газопровода, в знаменателе - для второй и последующей. 2. Показатели определены исходя из расстояния между КС 125 км.

ГЛАВА 3

ПОДГОТОВКА ГАЗА К ТРАНСПОРТУ

3.1. ОЧИСТКА ГАЗА ОТ МЕХАНИЧЕСКИХ ПРИМЕСЕЙ

Содержание механических примесей в газе не должно превышать 5 мг/м. Для очистки газа от механических примесей применяют масляные пылеуловители и циклонные сепараторы. Масляные пылеуловители (рис. 3.1) можно использовать в качестве сепараторов на установках, где вместе с газом поступают взвешенные капли конденсата углеводородов и влаги. На вновь вводимых компрессорных станциях очистку газа осуществляют чаще с помощью циклонных сепараторов различных типов. Схема установки очистки масла от пыли масляными пылеуловителями изображена на рис. 3.2. Чистое масло подается насосом или передавливается газом. При передавливании масла газ редуцируют и подают в емкость с давлением не выше 0,05 МПа.

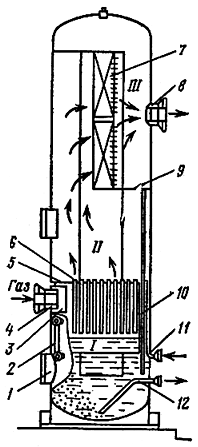

Рис. 3.1. Масляный пылеуловитель:

1 - люк; 2 - указатель уровня; 3 - козырек; 4 - подводящий патрубок; 5 и 9 - перегородки; 6 - контактные трубки; 7 - жалюзийные секции; 8 - выходной патрубок; 10 - дренажные трубки; 11 - подводящий патрубок чистого масла; 12 - дренажная трубка;

I - промывочная секция; II - осадительная секция; III - отбойная секция

Рис. 3.2. Схема установки очистки масла для пылеуловителей:

1 - аккумулятор масла; 3 - емкости чистого масла; 3 - насос;

4 - емкость грязного масла; 5 - отстойники

Полную очистку пылеуловителя через люк проводят 2-3 раза в год. Пропускную способность масляных пылеуловителей рассчитывают в зависимости от давления и допустимых скоростей в сепарационных узлах. Рекомендуемые скорости в пылеуловителях с жалюзийной скрубберной насадкой следует принимать по табл. 3.1. Приведенным скоростям газа в пылеуловителях соответствует норма уноса солярового масла, равная 25 г на 1000 м очищаемого газа.

Таблица 3.1

Допустимые скорости газа в сепарационных узлах масляного пылеуловителя с жалюзийной скрубберной секцией

#G0	Скорость газа, м/с
Давление газа, МПа	набегания на жалюзи	в свободном сечении	в контактных трубках
1	0,628	1,12	3,35
2	0,445	0,79	2,35
3	0,365	0,65	1,95
4	0,314	0,56	1,68
5	0,282	0,5	1,5
6	0,257	0,46	1,38
7	0,238	0,43	1,27

Примечание. Допустимые скорости газа в сепарационных узлах рассчитаны для системы газ - соляровое масло при температуре газа 293 К. Коэффициент сжимаемости равен единице.

Пропускная способность пылеуловителя

;

где и - пропускная способность пылеуловителя соответственно при 0 °С и 0,1013 МПа и при 20 °С и 0,1013 МПа, м /сут; - внутренний диаметр пылеуловителя, м; - рабочее давление в пылеуловителе, МПа; - температура газа в пылеуловителе, К; - плотность масла, кг/м; - плотность газа, кг/м.

На рис 3.3 изображена зависимость пропускной способности пылеуловителей от их диаметра и давления газа. Техническая характеристика масляных пылеуловителей приведена в табл. 3.2.

Рис. 3.3. Зависимость пропускной способности масляных пылеуловителей от их диаметра и давления газа
