МДК 01.04 Приборное оборудование воздушных судов (стр. 11 )

- статистического давления от 115,5 до 1074 гПа;

- полного давления от 115,5 до 1150 гПа;

- давления у поверхности земли от 577 до 1075 гПа;

- температуры торможения от минус 60 до 99 С в виде активного сопротивления с приемника П104.

Диапазон задания и индикации высоты эшелона от 300 до 12100 м (от 1000 до 41000 футов).

Диапазон задания и индикации атмосферного давления у земли от 577 до 1075 гПа.

Погрешность индикации относительной барометрической высоты при выставленном атмосферном давлении у земли 1013,25 гПа не превышает значений указанных в таблице 3.

Допускаемая погрешность при определенной высоте Таблица 3

Высота, м	Допускаемая погрешность
0	10
3000	15
9000	25
12000	25
15000	30

Погрешность выдачи сигналов об отклонении от заданной высоты эшелона не превышает значений допускаемой погрешности по относительной барометрической высоте на каждой проверяемой точке.

Система выдает информацию о текущих значениях высотно-скоростных параметров в виде 32-разрядного двуполярного последовательного кода по ГОСТ 18977-79 и РТМ 1495-75 / При этом в одиннадцатом разряде кодового слова Нэ содержится признак "1" при отклонении более 150 м от заданной высоты эшелона, а в одиннадцатом разряде кодового слова Нотн содержится признак "1" при установке атмосферного давления у земли, равного 1013,25 гПа. Скорость передачи информации 12,5 кбит/с

Система выдает визуальный сигнал в виде "=" в старшем разряде индикатора высоты при значении Нотн меньше 1000 м, а при значении Нотн меньше 0 м – знак "-" перед значащей цифрой.

Система выдает визуальный сигнал в виде постоянно видимой рамки вокруг заданного значения эшелона при отклонении теку-

щей высоты от заданной более чем на 150 м. При отклонении от

заданной высоты эшелона в пределах от 60 до 150 м рамка находится в режиме мигания с частотой (2,6 ï 0,6) Гц. При отклонении от заданной высоты эшелона менее 60 м индикация Нэ и рамка отсутствуют.

Время готовности системы не превышает одной минуты.

Электропитание системы осуществляется от бортовых источников постоянного тока напряжением 27 В Внешний вид системы показан на рис.4. Система представляет собой конструкцию, состоящую из отдельных функциональных узлов, соединенных между собой механически и электрически.

Конструктивно система состоит из следующих узлов:

- узла датчиков статистического и полного давлений (1);

- узла вычисли;

- узла индикации (15).

Указанные узлы размещены на корпусе (16) и закрыты кожухом (7). На узле датчиков (1) размещены штуцеры статистического (2) и полного давлений (3), а также электрические соединии (5) для подключения к электрическим цепям объекта. Индикация параметров в системе производится на жидкокристаллическом индикаторе. Индикация параметров Нотн, Нэ, Рз, обозначения и стрелка выполнены черным цветом на светлом фоне, при этом при изменении в метрах фон – светло-зеленый, а при измерении в футах фон – желтый. Деления и цифры круговой шкалы черного цвета совпадают с цветом светлого фона.

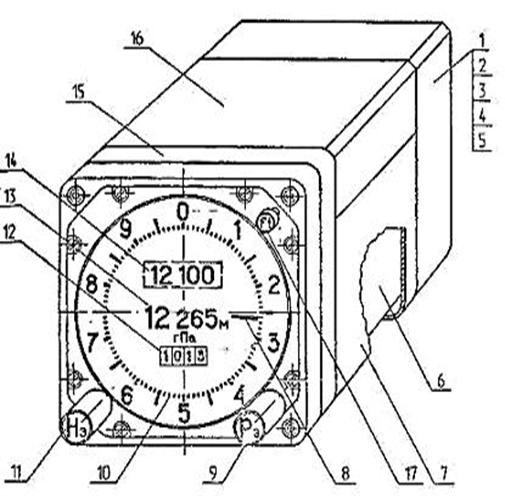

Рис.4 Внешний вид указателя высоты ВБЭ-СВЭ

1 Узел датчиков 10 Круговая шкала

2 Штуцер Рст 11 Кремальера Hэ

3 Штуцер Рn 12 Счетчик Pз

4 Соединитель X1 13 Счетчик Нотн

5 Соединитель X2 14 Счетчик Нэ

6 Узел вычислиУзел индикации

7 Кожух 16 Корпус

8 Стрелка 17 Кнопка F1

9 Кремальера Pз

Индикатор имеет:

круговую шкалу (10) с диапазоном 1000 м (футов) с дискретностью 10 м (футов);

- подвижную стрелку (8), перемещающуюся с шагом 10 м (футов);

- пятиразрядный счетчик относительной барометрической высоты (13) с дискретностью 5 м (футов);

- пятиразрядный счетчик заданной высоты эшелона (14) с дискретностью 100 м (1000 футов);

- четырехразрядный счетчик атмосферного давления у земли (12) с дискретностью 1 гПа.

На узле индикации (15) имеются две кремальеры (9) и (11) и кнопка (17), которые после работы с ними при отпускании устанавливаются в нейтральное положение. Кремальера (9), расположенная в правом нижнем углу и имеющая маркировку "Рз", служит для установки на счетчике Рз (12) значения атмосферного давления у земли при повороте ее до упора влево или вправо от нейтрального положения.

Кремальера (11), расположенная в левом нижнем углу и имеющая маркировку "Нэ", служит для установки на счетчике Нэ (14) значения заданной высоты эшелона при повороте ее до упоров.

2.11 Структурная схема СВС

Структурная схема системы представлена на рис.5.

Система представляет собой специализированную цифровую вычислительную машину, выполненную на базе микропроцессорного комплекта, состоящую из датчиков статистического и полного давлений (ДД), цифрового вычислителя (В) и блока индикации (УИ) с органами управления (ОУ).

Основным устройством вычислителя в системе является центральный процессор (ЦП), который совместно с постоянным запоминающим устройством программы выполняет циклически последовательность команд, обеспечивающую функционирование системы. При этом ЦП управляет работой всех внешних устройств, производит вычисление значений параметров и выполняет подпрограмму контроля.

Частотный преобразователь (ЧП) предназначен для преобразования частотных сигналов датчиков в двоичный код. ЧП преобразует информацию по двум каналам от датчиков Рст и Рп и одному каналу контрольной частоты.

Аналого-цифровой преобразователь (АЦП) предназначен для преобразования входной аналоговой информации первичных датчиков в десятиразрядный двоичный код. Сигналы первичных датчиков во входных устройствах узла АЦП преобразуются в один вид постоянное напряжение, меняющееся в диапазоне от 0.1 до 9.9 В.

Частотный преобразователь (ЧП) предназначен для преобразования частотных сигналов датчиков в двоичный код. ЧП преобразует информацию по двум каналам от датчиков Рст и Рп и одному каналу контрольной частоты.

Входными сигналами АЦП являются:

- Сигнал приемника температуры торможения

- Сигналы температурного канала датчиков;

- Сигнал контрольного напряжения. Запоминающее устройство (ЗУ) включает в себя постоянное запоминающее устройство (ПЗУ) и оперативное запоминающее устройство (ОЗУ) и предназначено для хранения программы вычислений, констант и промежуточных результатов при вычислениях. Приемное устройство (ПУ) предназначено для приема разовых команд. Выходное устройство (ВУ) предназначено для выдачи потребителям информации в виде последовательного двуполярного кода (БПК), кодовых сигналов на устройство индикации системы (УИ) и электрических сигналов на устройство звуковой сигнализации системы (УЗС).Обмен информацией ЦП с устройством ВУ осуществляется в программном режиме.

Устройство индикации (УИ) предназначено для преобразования кодовой информации в визуальную информацию. Устройство звуковой сигнализации (УЗС) предназначено для преобразования кодовой информации в электрический сигнал на переговорное устройство самолета. Датчики давления предназначены для восприятия полного и статистического давлений, поступающих по пневмотракту на вход системы, и преобразования их в частотные сигналы. Источник питания (ИП) предназначен для выработки вторичных напряжений питания.



Pk

Pn

Pcт

Pз

Рис. 5 Структурная схема системы СВС

2.12 Средства контроля

В системе предусмотрены аппаратно-программные встроенные средства контроля, которые позволяют контролировать исправность отдельных устройств и сигнализировать об исправности системы.

Для контроля устройства ЧП, АЦП предназначены дополнительные входные контрольные каналы, по которым поступает фиксированная информация (частота, напряжение), которая затем преобразуется в код и процессор сравнивает эту информацию с константами, хранящимися в запоминающем устройстве. Результаты сравнения записываются в контрольное слово системы, формируемое процессором. Запоминающее устройство контролируется по контрольной сумме для ПЗУ и проведением записи-чтения для оперативного запоминающего устройства. ЦП организует тестовые проверки выполнения команд, кроме того проверяется аппаратно на прохождение всего цикла программы за определенный промежуток времени. Результаты выполнения программ контроля фиксируются в контрольном слове системы и включаются в формирование матрицы состояния выходных параметров. При поступлении на вход системы разового сигнала "Тест-контроль" приемное устройство при обращении к нему процессора в соответствующий момент выполнения программы считывает эту команду и система переходит в режим работы, предусматривающий выдачу фиксированных значений параметров, а также углубленный контроль всех устройств и входных линий связи по принимаемым фиксированным значениям входных параметров.

2.13 Принцип работы СВС

Работа системы основана на измерении статистического и полного давлений (Рст, Рп), передаваемых по пневмотракту от приемника ПВД, температуры торможения, поступающей от приемника П-104, и вычислений на основании этой информации высотно-скоростных параметров. Статистическое и полное давление поступают на частотные датчики давления, которые выдают электрические сигналы, пропорциональные измеряемым давлениям.

Сигналы с датчиков и управляющие сигналы поступают в блок вычислителя. Управляющие сигналы позволяют вырабатывать электрические сигналы атмосферного давления у земли Рз и заданной высоты эшелона Нэ. Величины сигналов, соответствующие этим параметрам, индицируются на счетчиках атмосферного давления у земли и заданной высоты эшелона индикатора системы.

В блоке вычислителя системы по сигналам Рст, Рп и выработанным сигналам Рз и Нэ происходит вычисление высотно-скоростных параметров, указанных в табл 2. Коррекция сигналов относительной (Нотн) и абсолютной (Набс) высоты и выработка релейных сигналов об отклонении от заданной высоты эшелона и других релейных сигналов. Сигналы, пропорциональные высотно-скоростным параметрам, в виде кода выдаются во взаимодействующие самолетных системы. Сигнал Нотн поступает на индикатор системы, где индицируется на пятиразрядном счетчике и одновременно значение трех младших разрядов счетчика индицируется с помощью подвижной стрелки и неподвижной шкалы. Релейные сигналы от отклонении от заданной высоты эшелона, поступающие на индикатор системы, обеспечивают сигнализацию об отклонении с помощью световой рамки вокруг значения Нэ на индикаторе. Отклонение более чем на 150 м от заданной высоты эшелона на индикаторе появляется визуальный сигнал в виде постоянно видимой рамки вокруг значения высоты эшелона. При нажатии кремальеры Нэ происходит подавление этого визуального сигнала (рамка пропадает). Отклонение от заданной высоты эшелона в пределах от 60 до 150 м (от 200 до 500 футов) рамка находится в режиме мигания с частотой (2,6ï0,6) Гц. Отклонение от заданной высоты эшелона менее 60 м (200 футов) индикация Нэ и рамка отсутствуют.
