МДК 01.04 Приборное оборудование воздушных судов (стр. 9 )

С развитием авиационной техники возросли требования к точности измерения аэрометрических параметров. Информация о величинах аэрометрических параметров используется на современных ЛА не только для визуального отображения на приборной доске летчика. Она поступает и в различные системы ЛА в виде электрических сигналов. Для этого используются различные устройства (датчики воздушной скорости, датчики высоты и др. ). Число таких устройств на ряде ЛА значительно. Кроме того, велико число каналов связи с потребителями. Чтобы уменьшить массу комплекса, необходимо добиваться минимальных габаритов отдельных приборов, что обычно противоречит требованиям повышения точности. Все это привело к широкому внедрению единых систем вычисления основных аэрометрических параметров полета и выдачи сигналов о них потребителям. Такие аэрометрические системы называют системами воздушных сигналов (СВС). Они являются важной составной частью современных пилотажно-навигационных и информационных комплексов высотно-скоростных параметров. Новое поколение СВС представляют цифровые системы воздушных сигналов. Применение в них специализированных цифровых вычислителей и прецизионных первичных измерительных преобразователей воздушных давлений позволило существенно повысить точность измерения аэрометрических параметров полета и расширить функциональные возможности СВС. Важные достоинства цифровых вычислителей – стабильность характеристик, исключающая необходимость эксплуатационных регулировок, и удобство согласования их выходных сигналов со входами БЦВМ. Цифровые СВС отвечают современному направлению развития бортовых измерительных систем, связанному с широким внедрением в них цифровой вычислительной техники. От точности и надежности СВС зависят эффективность применения ЛА и безопасность полетов. Таким образом, системы воздушных сигналов занимают важное место в составе бортового оборудования современных ЛА.

2.8 Система воздушных сигналов

Система воздушных сигналов выпускается четырех модификаций: СВС1-72-1, СВС1-72-2, СВС11-72-3, СВС11-72-4, предназначенных для вычисления основных аэрометрических параметров полета самолета и выдачи данных о них потребителям.

Указанные модификации отличаются диапазоном решаемых параметров, количеством указателей и электрических выходов по каждому параметру. Рассмотрим данную систему с точки зрения измерения скорости и числа М.

Унифицированная система воздушных сигналов СВС-72 предназначена для вычисления и выдачи потребителям:

- aбсолютной барометрической высоты Ha;

- относительной барометрической высоты H;

-истинной воздушной скорости V;

- приборной скорости Vпр;

- числа Маха М;

- статистического давления p;

- температуры наружного воздуха T.

Указанные параметры выдаются потребителям (в бортовую ЦВМ, контрольно-записывающую аппаратуру, самолетный ответчик и др.) в виде: напряжения с синусно-косинусного трансформатора СКВТ (H, V,M); относительного сопротивления r (Ha, H, V, M, Vпр, p, T ).

Под относительным сопротивлением понимается отношение сопротивления токосъемного участка потенциометра, с которого снимается сигнал, к его полному сопротивлению.

Параметры H, V,M, T кроме того индицируются.

В состав системы СВС11-72-3 входят:

- блок воздушных параметров БВП-7;

- комбинированный указатель числа М и скорости УМС-2,5;

- указатель высоты УВ-30-3;

- приемник температуры заторможенного воздуха П-69-2М

(в комплект не входит).

Системы СВС-72 могут совместно работать с указателями температуры типа УТ-1М и указателями-повторителями высоты и скорости УВ-П и УС-П. Указатели УВ-П и УС-П поставляются только в комплекте СВС1-72-1. При этом для их работы используется по одному потенциометрическому выходу V и H.

При наличии в комплекте СВС-72 указателя температуры на самолете устанавливаются два приемника П-69-2М или один П-69-4 (СВС1-72-1).

Вычисление параметров полета во всех СВС выполняется по единым градуировочным формулам аэрометрических приборов.

Число М определяется, как функция отношения динамического pд и статического p давлений ( pд - полное давление заторможенного потока воздуха ):

(2)

где f(M)=

Для вычисления истинной воздушной скорости используется соотношение

V=aM=f (M), (3)

Где а - скорость звука на высоте полета; а==c

k - показатель адиабаты (k=1,4 );

с=20,046796 м/сК.

Приборная скорость Vпр есть условная величина, получаемая пересчетом динамического давления рд в величину скорости при стандартной плотности воздуха рс и температуре . Формулы пересчета имеют вид

, (4)

где f(Vпр)= (5)

a==340.224 м/с - стандартная скорость звука.

Приведенные градуировочные формулы решаются в СВС11-72-3 электромеханическими счетно-решающими устройствами, которые состоят из индукционных систем (решение Vпр) и самобалансирующихся электрических мостов (решение числа М).

Решение выходных параметров производится на типовых мостовых схемах:

-потенциометрической мостовой схеме деления - числа М;

-реостатной мостовой схеме умножения - V.

В мостовых схемах применены потенциометры прецизионные многооборотные линейные и функциональные типа ППМЛ или ППМФ-М. Исключение составляет потенциометр, с которого снимается сигнал, пропорциональный числу М (СВС1-72-1), однооборотный со средней точкой (ПТП).

2.9 Принципиальная схема устройств СВС

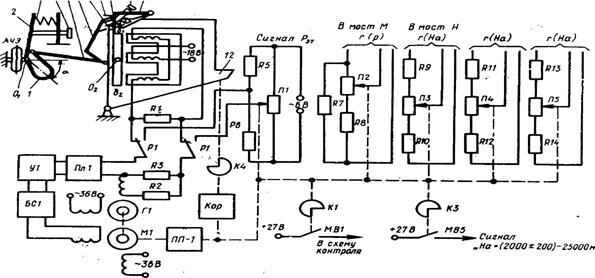

На рисунке 1 представлена принципиальная электрокинематическая схема датчика статического давления. Рассмотрим ее работу. При изменении высоты полета статическое давление p воспринимается чувствительным элементом - блоком анероидных коробок АЧЭ. В результате изменения p происходит механическое перемещение верхнего центра блока. Оно через биметаллическую скобу 1 и тяги 5 преобразуется во вращательное движение якоря Ш-образного индукционного датчика ИД1 (ось вращения ) и приводит к нарушению равенства зазоров и между якорем и сердечником магнитопровода. Вследствие этого возникает неравенство магнитных сопротивлений правой и левой части магнитопровода. Так как вторичные обмотки ИД, расположенные на крайних стержнях, включены встречно, на выходе индукционного датчика появляется напряжение, равное разности ЭДС, наводимых во вторичных обмотках. Обмотка возбуждения расположена на среднем стержне. Сигнал ИД через согласующую плату Пл1 подается на вход усилителя У1 в сумме с сигналом тахогенератора Г1, снимаемого с резистора R3 выхода У1 через блок согласования БС1, и поступает на управляющую обмотку двигателя М1 (ДГ-0.5ТА), который через понижающую передачу ПП1, корректор, червячную пару и кулачок К4 поворачивает качалку с укрепленным на ней статором ИД до восстановления равенства зазоров и . Одновременно с приведением системы в равновесное состояние перемещаются щетки выходных потенциометров. Выходной сигнал r(p) выдается с функционального потенциометра П2, входящего в мостовую схему решения числа М. В равновесном состоянии следящей системы (= ) функциональными потенциометрами П3-П5 выдаются сигналы r(На). Потенциометр П3 входит в схему моста решения H, потенциометры П4 и П5 выдают сигналы r(На) потребителям.

Рис.1. Принципиальная элетрокинематическая схема датчика статического давления

Применение кулачка К 4 обусловлено тем, что используемые многооборотные функциональные потенциометры типа ППМФ-М не позволяют реализовывать функцию На=f(p) вследствие значительной крутизны ее характеристики. Резисторы R7-R14 являются масштабными. Лекальный корректор используется при заводской юстировке датчика. Температурная погрешность чувствительного элемента АЧЭ компенсируется биметаллической скобой 1, один конец которой шарнирно связан с подвижным центром АЧЭ, другой - с тягой 5.

При изменении температуры окружающей среды биметаллическая скоба, разгибаясь, переместит точку крепления тяги 5 со скобой 1, осуществляя тем самым компенсацию 1-го рода. При изменении величины статического давления верхний центр АЧЭ, перемещаясь, повернет биметаллическую скобу вокруг точки , в результате чего смещение от температурного прогиба скобы изменится, осуществляя температурную компенсацию 2-го рода. Поворот биметаллической скобы вокруг точки при движении верхнего центра АЧЭ происходит благодаря применению планки 2, которая жестко скреплена с одним концом скобы, а пружиной 3 прижата к регулировочному винту 4, и при изменении давления меняется угол наклона скобы к осевой линии АЧЭ. Защита АЧЭ от перегрузки при резком изменении высоты, когда якорь ИД из-за запаздывания отработки может повернуться до упора, обеспечивается поворотом качалки 6 относительно оси 9 (эта ось прижимается к качалке 8 пластинчатой пружиной, не показанной на рисунке).
