Масштабирующий усилитель (МУ) предназначен для согласования масштабных коэффициентов величин, входящих в уравнение.

Контакты реле Р2 при встроенном контроле вычислителя дальности (от кнопки КОНТРОЛЬ Р, Д на пульте ПКУ6–4) переключают вход УП с движка потенциометра на его вывод питания.

Реле РЗ по сигналу «Возврат по топливу» переводит вычислитель дальности в режим определения дальности с расчетного на текущий режим полета.

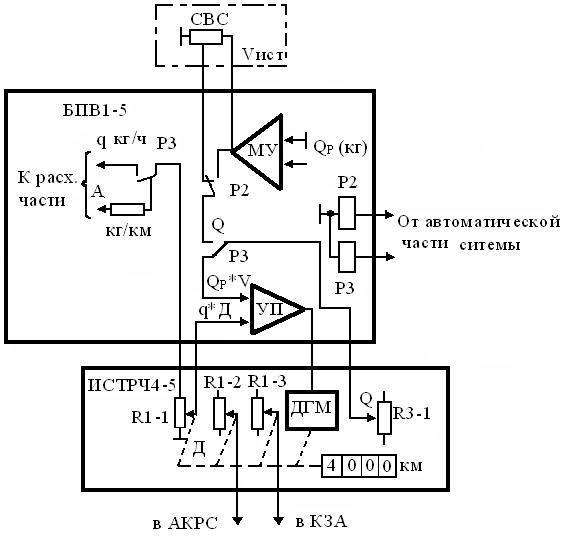

Рис. 5. Структурная схема вычислителя располагаемой дальности

Элементы управления и контроля CTP6–5 расположены на передних панелях пультов ПКУ6–4, ПКУЗО1–2 и индикатора. Реле РЗ по сигналу «Возврат по топливу» переводит вычислитель дальности в режим определения дальности с расчетного на текущий режим полета.

Элементы управления и контроля CTP6–5 расположены на передних панелях пультов ПКУ6–4, ПКУЗО1–2 и индикатора.

Рис.6. Передняя панель пульта ПКУ6-4

На передней панели пульта ПКУ6–4 (рис.6) расположены: РТ, ТС–1, Т–1 – переключатели для установки марки залитого в баки топлива; ТОПЛ. ВОЗВР. – переключатель для установки значения топлива, необходимого на возврат; АВТ. – кнопка для автоматизированной выставки индекса индикатора системы на количество топлива, залитого в баки; светодиод АВТ. – для контроля исправности и готовности устройства автоматизированной выставки; РУЧН. – кремальера для ручной выставки индекса на произвольную отметку шкалы индикатора (при положении Р переключателя Т–Р на индикаторе); КОНТРОЛЬ Т(А) – кнопка для наземного контроля топливомерной и автоматической частей системы; КОНТРОЛЬ Р(Д) – кнопка для наземного контроля расходомерной части системы и вычислителя располагаемой дальности полета; П77 – светодиод для контроля исправности цепи термоприемника расходомерной части системы. Под крышкой РЕГУЛИРОВКА Т находятся регулировочные потенциометры: НУЛЬ – для установки профиля индикатора на начальную отметку шкалы при пустых баках; МАКС. – для установки профиля индикатора на отметку шкалы, соответствующую запасу топлива при полностью залитых фюзеляжных баках; РЕП. – для установки профиля индикатора на реперную точку 2500 кг при осуществлении встроенного контроля топливомерной части системы; О. С.2 – для регулировки чувствительности следящей системы индикатора.

Рис.7. Передняя панель пульта ПКУЗО1–2

На передней панели пульта ПКУЗ01–2 (рис.7) расположены: переключатель – для установки вариантов заправки; ПЕРЕКР. ЗАПРАВ. – кнопка и световое табло для выдачи управляющих сигналов на агрегаты заправки; ПИТАН. –тумблер для включения питания ПКУЗ01–2; КОНТРОЛЬ ЛАМП. – кнопка для проверки исправности ламп сигнализаторов пульта; ЗАПРАВКА ОКОНЧЕНА – световое табло для сигнализации окончания заправки; Н (норма) – световое табло зеленого цвета, которое включается при уровнях масла в баках, равных уровням (выше уровней), разрешающим эксплуатацию левого и правого двигателей и коробки самолетных агрегатов; ЛД, ПД, КСА. – световые табло красного цвета, которые включаются при уровнях масла в баках ниже уровней, разрешающих эксплуатацию левого и правого двигателей и коробки самолетных агрегатов соответственно; табло желтого цвета – включаются при уровнях гидросмеси выше нормы в баках бустерной (БУСТ.) и общей (ОБЩ.) гидросистем соответственно; табло красного цвета – включаются при уровнях гидросмеси ниже нормы в баках бустерной (БУСТ.) и общей (ОБЩ.) гидросистем соответственно; табло Н (норма) зеленого цвета – включаются при уровнях гидросмеси в баках бустерной (БУСТ.) и общей (ОБЩ.) гидросистем, разрешающих эксплуатацию объекта.

Управление системой в процессе эксплуатации при подготовке к полету производится следующим образом:

После включения питания переключатель ТОПЛ. ВОЗВР. на ПКУ6–4 устанавливается в положение КОНТРОЛЬ. При установке переключателя на лицевой панели индикатора в положение Р включается светосигнализатор положения Р. В результате нажатия кнопки КОНТРОЛЬ Т(А) на пульте ПКУ6–4 профиль индикатора должен установиться на отметке (2500±100) кг, показания отсчетного устройства располагаемой дальности индикатора должны соответствовать (1390±100) км, все световые табло индикатора должны включиться.

После нажатия и отпускания кнопки КОНТРОЛЬ Р (Д) на пульте ПКУ6–4 профиль индикатора должен сместиться вниз на (1200±100) кг, показания отсчетного устройства располагаемой дальности должны уменьшаться, а светодиод П77 должен включиться.

Переключатель ТОПЛ. ВОЗВР. устанавливается в положение, соответствующее запасу топлива, необходимого на возврат.

После заправки баков топливом переключатель марки топлива на ПКУ6–4 должен быть установлен на марку заправленного топлива. При готовности устройства автоматизированной выставки на пульте ПКУ6–4 должен включиться светодиод АВТ. При нажатии на кнопку АВТ. пульта ПКУ6–4 светодиод АВТ. должен отключиться, а индекс индикатора должен установиться на отметке шкалы, соответствующей массе заправленного топлива. При необходимости индекс индикатора можно выставить на любую отметку шкалы кремальерой РУЧН. пульта ПКУ6–4.

При выдаче сигнала «Проверь запас» в бортовую систему контроля, а также в случае необходимости вывода информации о запасе топлива от топливомерной части системы в полете нужно установить переключатель Т–Р на лицевой панели индикатора в положение Т.

Настройка и регулировка системы в условиях эксплуатации осуществляется при несоответствии установки профиля индикатора запасу топлива в баках, при установке профиля индикатора на реперную точку с погрешностью более допустимой и при нарушении чувствительности топливомерной и расходомерной частей системы.

Управление централизованной заправкой на земле и контроль запаса масла и гидросмеси осуществляется с пульта ПКУ301–2.

4.3 Канал измерения расхода топлива

Приборы и датчики, измеряющие расход топлива в единицу времени (расходомеры), применяются для выдерживания наиболее экономичного режима полета, отвечающего минимуму расхода горючего на километр пройденного пути (с учетом скорости полета). Эта же задача может решаться автоматически с помощью экстремального регулятора, воспринимающими устройствами которого служат датчик расхода топлива и датчик скорости полета. Зная запас топлива и его расход, можно вычислить возможную длительность и дальность полета, а также с учетом скорости полета и дальность.

Принцип действия тахометрических (скоростных или турбинных) расходомеров основан на зависимости скорости вращения расположенной в трубопроводе ненагруженной тангенциальной крыльчатки (турбины) от расхода жидкости.

Достоинством метода является пропорциональная зависимость скорости вращения крыльчатки от расхода жидкости.

Частота вращения крыльчатки зависит не только от величины расхода, но также от вязкости жидкости (температуры), что вызывает появление погрешностей прибора.

В приборах мгновенного расхода сигнал тахогенератора (напряжение или частота) служит мерой измеряемого расхода.

Частота вращения ненагруженной крыльчатки пропорциональна скорости потока, т. е.

(2)

где к – коэффициент, зависящий от параметров крыльчатки; ν – скорость потока, км/ч. Мгновенный объемный расход может быть выражен формулой

(3)

а мгновенный массовый расход

(4)

где ρ – плотность жидкости, гр/см3 ; S – сечение трубопровода, м2; Если воспользоваться формулами (2) и (4) получим

(5)

Для построения приборов, измеряющих объемный расход, необходимо измерять частоту вращения крыльчатки. В массовых расходомерах помимо частоты измеряют плотность ρ. В качестве измерителей частоты применяют тахогенераторы переменного тока. Измерение угловой скорости осуществляется магнитоиндукционным тахометрическим узлом (рис.8).

Рис. 8. Кинематическая схема датчика расходомера

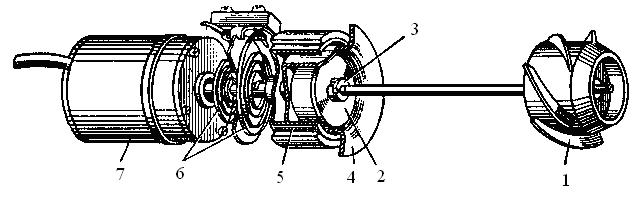

Постоянный магнит 2 узла приводится во вращение крыльчаткой 1. Для уменьшения температурных погрешностей применен термомагнитный шунт 3. Герметичность датчика обеспечивается применением диамагнитного кожуха 4. При вращении магнита в чувствительном элементе 5 наводятся вихревые токи, взаимодействующие с полем магнита. Поворот чувствительного элемента (стакана) ограничивается противодействующей пружиной 6. Очевидно, угол поворота стакана пропорционален мгновенному расходу топлива. На оси стакана находится ротор сельсина-датчика 7 синхронной передачи. Сельсин-приемник помещен в указателе прибора, причем его ротор перемещает стрелку прибора в соответствии с изменением мгновенного расхода топлива.

Схема сельсинной передачи представлена на рис.9. Обмотки возбуждения 1 и 1’ и обмотки синхронизации 2 и 2’ размещены на статоре сельсина-датчика (С–Д) и сельсина-приемника (С–П).

Рис. 9. Схема сельсинной передачи тахометрического расходомера мгновенного расхода

Цилиндрический ротор сельсина состоит из двух пакетов листовой электротехнической стали, впрессованных в пластмассу. Индуктируемые в синхронизирующих обмотках 2 и 2’ эдс зависят от углового положения роторов. При несинхронном положении роторов возникает синхронизирующий момент, устанавливающий ротор сельсина-приемника в положение, синхронное с ротором датчика. Шкала мгновенного расхода градуируется в кг/ч.
