Методическая разработка (стр. 9 )

Вари-ант	Наименова-ние участка	Нечетное направление	Четное направление
7	Д-Е Е-К Е-Ж	21 9 12	7 3 5	2 - 1	30 - 18	21 9 12	7 3 5	2 - 1	30 - 18
8	Д-Е Е-К Е-Ж	19 8 11	8 3 6	2 - 1	29 - 18	19 8 11	8 3 6	2 - 1	29 - 18
9	Д-Е Е-К Е-Ж	22 7 15	5 3 4	2 - 1	29 - 20	22 7 15	5 3 4	2 - 1	29 - 20
10	Д-Е Е-К Е-Ж	20 8 12	7 3 4	2 - 1	29 - 17	20 8 12	7 3 4	2 - 1	29 - 17
11	Д-Е Е-К Е-Ж	20 7 13	5 3 3	2 - 1	27 - 17	20 7 13	5 3 3	2 - 1	27 - 17
12	Д-Е Е-К Е-Ж	18 8 10	10 3 4	2 - 1	30 - 15	18 8 10	10 3 4	2 - 1	30 - 15
13	Д-Е Е-К Е-Ж	22 11 11	6 2 4	2 - 1	30 - 16	22 11 11	6 2 4	2 - 1	30 - 16
14	Д-Е Е-К Е-Ж	19 8 11	8 3 3	2 - 1	29 - 15	19 8 11	8 3 3	2 - 1	29 - 15
15	Д-Е Е-К Е-Ж	20 10 10	6 2 5	2 - 1	28 - 16	20 10 10	6 2 5	2 - 1	28 - 16
16	Д-Е Е-К Е-Ж	21 9 12	6 2 3	2 - 1	29 - 16	21 9 12	6 2 3	2 - 1	29 - 16
17	Д-Е Е-К Е-Ж	18 9 9	5 4 3	2 - 1	25 - 13	18 9 9	5 4 3	2 - 1	25 - 13
18	Д-Е Е-К Е-Ж	20 8 12	6 3 4	2 - 1	28 - 17	20 8 12	6 3 4	2 - 1	28 - 17
19	Д-Е Е-К Е-Ж	17 8 9	8 3 3	2 - 1	27 - 13	17 8 9	8 3 3	2 - 1	27 - 13

32

Вари-ант	Наименова-ние участка	Нечетное направление	Четное направление
20	Д-Е Е-К Е-Ж	20 8 12	4 3 4	2 - 1	26 - 17	20 8 12	4 3 4	2 - 1	26 - 17

Примечание:

1. Графы 5,6,9,10 участка Е-К заполняются после определения количества сборных поездов для этого участка.

2. Размеры движения по участкам могут быть изменены преподавателем.

Графическое изображение интервалов и схемы расстановки поездов в момент прибытия первого поезда.

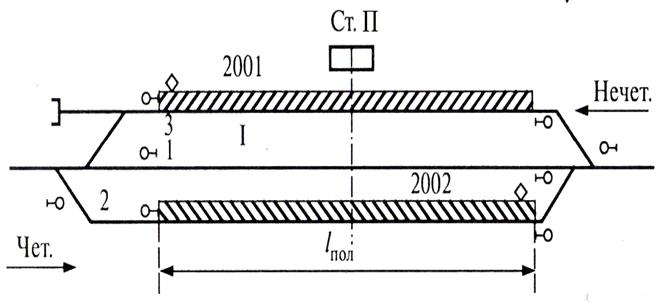

6.1. Интервала неодновременного прибытия поездов (рис.8, табл.19)

рис.8

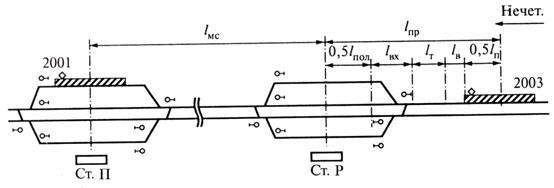

6.2 Интервала попутного следования (рис.9, табл.19)

рис.9

33

6.3. Интервала скрещения (рис.10, табл.19).

рис.10

7.4.Межпоездной интервал (рис.11, табл.20)

рис.11

Длина отдельных элементов станции и перегона (табл.19,20)

Таблица 19

Вариант	Длина элементов
lвх, (м)	lт(м)	lп(м)	Vср(км/ч)
1	2	3	4	5
1	600	1100	700	40
2	625	1150	700	40
3	650	1200	725	40
4	675	1250	725	45
5	700	1300	750	45
6	725	1050	750	45
7	750	1100	775	50
8	775	1150	775	50
9	800	1200	800	50
10	825	1250	800	55
11	850	1300	825	55

34

Вариант	Длина элементов
12	610	1350	825	55
13	640	1400	850	60
14	680	1050	850	60
15	720	1100	875	60
16	740	1150	875	40
17	760	1200	900	45
18	780	1250	900	50
19	810	1300	850	55
20	830	1350	800	60

Таблица 20.

Вариант	Длина элементов
Lбу(м)	lбу(м)	lбу(м)	V, (км/ч)
1	2	3	4	5
1	1700	1400	2100	50
2	1750	2500	2100	50
3	1800	1450	2100	50
4	1850	2450	2200	55
5	1900	1500	2200	55
6	1950	2400	2300	60
7	2000	1550	2300	60
8	2050	2350	2300	65
9	2100	1600	2400	65
10	2150	2300	2400	50
11	2200	1650	2400	50
12	2250	2250	2500	55
13	2300	1700	2500	55
14	2350	2200	2500	60
15	2400	1750	2600	60
16	2450	2150	2600	65
17	2500	2100	2600	65
18	2550	1800	2700	50
19	2600	2050	2700	55
20	2650	1750	2700	60

35

Размер погрузки и выгрузки на промежуточных станциях участка Е-К, вагонов в сутки.

Таблица 21.
