Рис. 4.1. Принципиальная схема простого генератора регулируемого тона.
ИС1 — таймер типа 555; ИС2 — УНЧ типа LM386; R1 — потенциометр 1 МОм; R2 — резистор 22 кОм, 0,25 Вт; R3 — резистор 470 Ом, 0,25 Вт; С1, С2 — конденсатор 0,1 мкФ; Сз — электролитический конденсатор 100 мкФ, 35 В; С4 — электролитический конденсатор 10 мкФ, 35 В; Tp1 — громкоговоритель на постоянном магните с сопротивлением 8 Ом.
При использовании номиналов компонентов, указанных на принципиальной схеме, частоту тона можно регулировать от 1 до 600 Гц, а при необходимости получения более высоких частот следует снизить емкость конденсатора C1 с 0,1 мкФ, скажем, до 0,047 мкФ. Для снижения частоты и получения весьма низких частот типа пульсаций можно увеличить емкость конденсатора С1 до 0,22 мкФ.
4.2. Усовершенствованный генератор регулируемого тона
Введение третьей интегральной микросхемы в схему тонального генератора на рис. 4.1 существенно повышает мощность выходного низкочастотного сигнала. Эта микросхема (ИС2) представляет собой триггер типа J—К (рис. 4.2). На его вход от микросхемы ИC1 поступают колебания трапециевидной формы, которые преобразуются почти в идеальные прямоугольные колебания, обеспечивающие максимальную мощность коммутируемых сигналов.

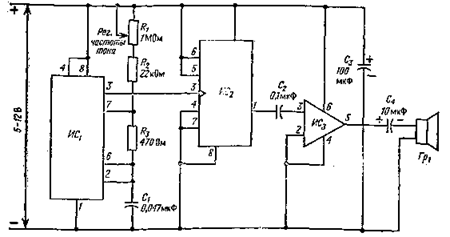

Рис. 4.2. Принципиальная схема усовершенствованного тонального генератора.
MC1 — таймер типа 555; ИС2 — двойной J—К-триггер типа 4027; ИС3 — УНЧ типа LM386; R1 — потенциометр 1 МОм; R2 — резистор 22 кОм, 0,25 Вт; R3 — резистор 470 Ом, 0,25 Вт; С1 — конденсатор 0,047 мкФ; С, — конденсатор ОД мкФ; С3 — электролитический конденсатор 100 мкФ, 35 В; С4 — электролитический конденсатор 10 мкФ, 35 В; Гр1 — громкоговоритель на постоянном магните с сопротивлением 8 Ом.
Триггер, используемый в таком включении, всегда понижает частоту колебаний в два раза. Поэтому для получения тональных сигналов тех же частот, что и в более простом генераторе на рис. 4.1, необходимо вдвое повысить рабочую частоту ИC1 (таймера типа 555). С этой целью величина емкости конденсатора С1 на рис. 4.2 снижается почти вдвое по сравнению с величиной конденсатора на рис, 4.1,
Однако радиолюбитель, естественно, может изменять емкость конденсатора С1 на рис. 4.2 для получения других частот тонального сигнала. Если у радиолюбителя есть дома собака, то он может поиграть с ней, включив в генератор конденсатор емкостью 470 пФ. В этом случае при использовании высококачественного громкоговорителя получаются сигналы с весьма высокой тональностью, которые возбуждающе действуют на собак. Такой сигнализатор может служить как электронное устройство для вызова собаки.
Существует также гипотеза о том, что генератор высокого тона создает помехи ультразвуковому аппарату ориентирования у летучих мышей. Можно попытаться с помощью такого генератора поймать летучую мышь. Меняя частоту тона, можно добиться, чтобы летучая мышь потеряла ориентацию. Однако в освещенном пространстве летучие мыши хорошо видят. Поэтому в целях достижения максимального эффекта такой эксперимент следует проводить в полной темноте. А это делает надежды на успех сомнительными, особенно если сам радиолюбитель побаивается летучих мышей.
Некоторые утверждают, что высокотональные звуки отпугивают тараканов. А также если в доме завелись клопы, то можно попробовать бороться с ними с помощью тонального генератора. В этом случае, чтобы обеспечить длительную непрерывную работу генератора, следует использовать не батарейный, а сетевой источник питания,
4.3. Пульсирующий тональный генератор
Следующим в ряду существующих тональных генераторов стоит генератор, вырабатывающий пульсирующий тональный сигнал. Схема такого генератора включает два почти одинаковых генератора, один из которых вырабатывает низкочастотный тональный сигнал, а другой производит включение и выключение этого сигнала с гораздо более низкой частотой.
При использовании радиодеталей с номиналами, указанными на рис. 4.3, частота основного тонального сигнала будет находиться в пределах примерно от 100 Гц до 1 кГц и изменяться регулятором тона. Коммутация тонального сигнала производится микросхемой HC1 — A, которая дает пульсации с частотой от 0,7 до 1,5 Гц, изменяемой с помощью регулятора пульсаций.
Диапазон частот основного тонального сигнала можно изменить с помощью конденсатора С2 — чем меньше его емкость, тем выше частота и наоборот. Тот же эффект дает изменение величины емкости C1, однако все же рекомендуетея включать этот конденсатор емкостью не более указанной на схеме.

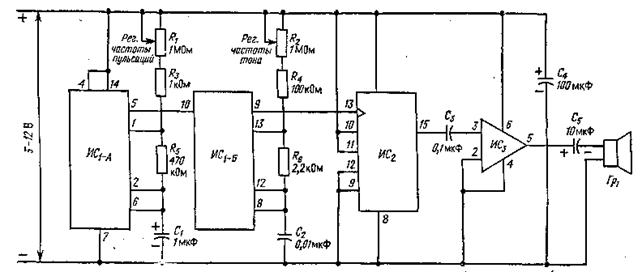

Рис. 4.3. Генератор тональных пульсаций.
ИC1 — двойной таймер типа 556; ИС2 — двойной J — К-триггер типа 4027; ИС3 — УНЧ типа LM386; R1, R2 — потенциометр 1 МОм; R3 — резистор 1 кОм, 0,25 Вт; R4 — резистор 100 кОм, 0,25 Вт; R5 — резистор 470 кОм, 0,25 Вт; Re — резистор 2,2 кОм, 0,25 Вт; C1 — танталовый конденсатор 1 мкФ, 35 В; С2 — конденсатор 0,01 мкФ; С3 — конденсатор 0,1 мкФ; С4 — электролитический конденсатор 100 мкФ, 35 В; С5 — электролитический конденсатор 10 мкФ, 35 В; Tp1 — громкоговоритель на постоянном магните с сопротивлением 8 Ом.
Генератор может работать от любого источника питания напряжением 5 — 12 В, а конструктивно его можно оформить в виде небольшого блока при использовании, например, батареи напряжением 9 В.
Для превращения этого генератора в сигнализатор, который срабатывает и издает прерывистый сигнал при наклоне, необходимо последовательно с источником питания подключить ртутный переключатель, как показано на рис. 4.4. В этом случае схема отключается от питания, если ртутный переключатель находится в вертикальном положении. При наклоне в любую сторону переключатель замыкается, включается сигнализатор и начинает издавать пульсирующий тональный сигнал. Его работа снова прекращается при установке переключателя в вертикальное положение.
Рис. 4.4. Схема, обеспечивающая срабатывание при наклоне тональных генераторов, приведенных на рис. 4.1, 4.2, 4.3 и 4.5.
4.4. «Воющая сирена»
Пульсирующий тональный генератор можно переделать для получения завывающих звуков, издаваемых непрерывно через громкоговоритель, но с периодически меняющейся частотой. При соответствующей установке регуляторов в схеме на рис. 4.5 можно получить звуки, похожие на сирены автомобилей различных аварийных служб.
Регулятор тона в этой схеме позволяет изменять диапазон частот, излучаемых громкоговорителем, тогда как регулятор частоты пульсаций — периодичность качания частоты тонального сигнала. К этому генератору можно подключить ртутный переключатель по схеме, показанной на рис. 4.4.
4.5. Два варианта «воющей сирены»
При замене постоянного резистора R7 в схеме на рис. 4.5 потенциометром 10 кОм (рис. 4.6) можно регулировать глубину «завываний». Так, в одном из крайних положений такого регулятора частота тонального сигнала почти не меняется, а в другом она изменяется значительно, напоминая пульсирующий тональный сигнал. Более забавный эффект получается при установке регулятора в среднее положение — звук начинает как бы вибрировать. Таким образом, в генераторе имеются уже три регулятора, которые позволяют радиолюбителю создавать самые различные звуковые эффекты.
Рис. 4.5. Принципиальная схема «воющей сирены».
ИС1 — двойной таймер типа 556; ИС2 — двойной J — К-триггер типа 4027; ИС3 — УНЧ типа LM386; R1, R2 — потенциометр 1 МОм; Яз — резистор 1 кОм, 0,25 Вт; Rt — резистор 100 кОм, 0.25 Вт; К5 — резистор 470 кОм, 0,25 Вт; R6, R7 — резистор 2,2 кОм, 0,25 Вт; С, — электролитический конденсатор 1 мкФ, 35 В; С2 — конденсатор 0,01 мкФ; Сз — конденсатор 0,1 мкФ; С4, Сц — электролитический конденсатор 100 мкФ, 35 В; Cs = электролитический конденсатор 10 мкФ, 35 В; Tpi — громкоговоритель на постоянном магните с сопротивлением 8 Ом.
Еще легче переделать схему на рис. 4.5 в двухтональный генератор, выпаяв конденсатор С6. В результате генератор начинает вырабатывать не завывающий звук, а два различных тональных сигнала. Как и до изменения в схеме, диапазон частот будет изменяться регулятором тона. Регулятор пульсаций устанавливает периодичность изменения двух тональных сигналов. При соответствующей установке этих двух регуляторов можно получить характерный сигнал сирены автомобилей аварийной службы.
Рис. 4.6. Принцип подключения регулятора глубины «завываний» вместо резистора R7 на рис. 4.5.
Резистор R7 (рис. 4.5) имеет величину сопротивления 2,2 кОм или может быть заменен потенциометром (рис. 4.6), позволяющим регулировать разность частот двух тональных сигналов в громкоговорителе. В случае если радиолюбитель хочет получить оба эффекта (изменение глубины и двухтональный звук), между положительной обкладкой конденсатора С6, точкой соединения резистора R7 и точкой соединения с выводом 11 микросхемы HCi-Б следует включить однополюсный переключатель, который позволяет отключать и подклкн чать конденсатор С6.
4.6. Некоторые схемы включения сигнализации
Некоторые из генераторов, описанных выше в данной главе, можно ве-сьма просто использовать в схемах включения сигнализации. Единственной трудностью является то, что описанные выше тональные генераторы различных типов расходуют определенную мощность, а изготовить надо сигнализатор с батарейным питанием, в котором генератор должен практически быть обесточен до момента его действительного включения.
Ртутный переключатель (рис. 4.4) не расходует никакой мощности, пока он не сработает. Тем не менее у него есть один недостаток, препятствующий его применению в сигнализаторах — переключатель тотчас выключается при занятии вертикального положения. Практически же необходима схема, которая не расходует мощности в дежурном режиме и не включается от простого перехода ее элементов в исходное состояние.
|
