Номера выводов | Назначение |
1 | Вход X вентиля А |
2 | Вход Y вентиля А |
3 | Выход вентиля А |
4 | Вход X вентиля В |
5 | Вход Y вентиля В |
6 | Выход вентиля В |
7 | Земля (минус) |
8 | Выход вентиля С |
9 | Вход X вентиля С |
10 | Вход Y вентиля С |
11 | Выход вентиля D |
12 | Вход X вентиля D |
13 | Вход Y вентиля D |
14 | Плюс источника питания |
Рис. П.2.26. Интегральная схема ТТЛ типа 7486 74LS86 четырех логических вентилей ИСКЛЮЧАЮЩЕЕ ИЛИ.

Номера ыводов | Назначение |
1 | Вход синхр - и В |
2 | Установка нуля № 1 |
3 | Установка нуля № 2 |
4 | Свободный |
5 | Плюс источника питания |
6 | Установка 9 № 1 |
7 | Установка 9 № 2 |
8 | Выход QC |
9 | Выход QB |
10 | Земля (минус) |
11 | Выход QD |
12 | Выход QA |
13 | Свободный |
14 | Вход синхр - и А |
Рис. П.2.27. Интегральная схема ТТЛ типа 7490, 74LS90 двоично-десятичного счетчика.

Номера выводов | Назначение |
1 | Вход синхр - и В |
2 | Установка нуля № 1 |
3 | Установка нуля № 2 |
4 | Свободный |
5 | Плюс источника пита- ния |
6 | Свободный |
7 | Свободный |
8 | Выход QC |
9 | Выход QB |
10 | Земля (минус) |
11 | Выход QD |
12 | Выход QA |
13 | Свободный |
14 | Вход синхр - и А |
Рис. П.2.28. Интегральная схема ТТЛ типа 7493, 74LS93 4-разрядного двоичного счетчика.

Номера выводов | Назначение |
1 | Выход 0 |
2 | Выход 1 |
3 | Выход 2 |
4 | Выход 3 |
б | Выход 4 |
6 | Выход 5 |
7 | Выход 6 |
8 | Выход 7 |
9 | Выход 8 |
10 | Выход 9 |
И | Выход 10 |
12 | Земля (минус) |
13 | Выход 11 |
14 | Выход 12 |
15 | Выход 13 |
16 | Выход 14 |
17 | Выход 15 |
18 | Вход разрешения № 1 |
19 | Вход разрешения № 2 |
20 | Двоичный вход D |
21 | Двоичный вход С |
22 | Двоичный пход В |
23 | Двоичный вход А |
24 | Плюс источника питания |

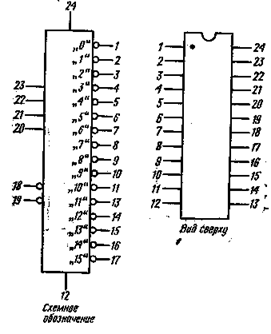

Рис. П.2.29. Интегральная схема ТТЛ типа 74154 дешифратора из 4 в 16 (декодера 4-разрядных в 16-разрядные коды).

Номера выводов | Назначение |
1 | Информационный вход В |
2 | Выход QB |
3 | Выход QA |
4 | Вход разрешения синхронизации |
5 | Вход выбора прямого/ обратного отсчета |
6 | Выход QC |
7 | Выход QD |
8 | Земля (минус) |
9 | Информационный вход D |
10 | Информационный вход С |
11 | Информационный вход нагрузки |
12 | Выход максимального/ минимального отсчета |
13 | Выход переноса |
14 | Вход синхронизации |
15 | Информационный вход А |
16 | Плюс источника питания |
Рис. П.2.30. Интегральная схема ТТЛ типа 74190, 74LSI90 двоично-десятичного счетчика и типа 74191, 74LS191 4-разрядного двоичного счетчика.

Рис. П.2.31. Интегральная схема типа 7805 стабилизатора напряжения 5 В при токе 1 А (а также типов 7812 на 12 В и 7815 на 15 В)

Номера выводов | Назначение |
I | Ток смещения |
2 | Вход регулировки нуля |
3 | Токовый вход |
4 | Минус источника питания |
5 | Выход опорного напряжения |
6 | Заземление сигнала |
7 | Вход опорного напряжения |
8 | Выходная частота |
9 | Земля |
10 | Выход 1/2 частоты |
11 | Вход схемы сравнения |
12 | Выход усилителя |
13 | Свободный |
14 | Плюс источника питания |
Рис. П.2.32. Интегральная схема преобразователя «напряжение — частота»/«частота — напряжение» типа 9400 на дополняющих МОП-транзисторах.

Рис. П.2.33. Интегральная схема типа LM317 регулируемого стабилизатора напряжения.

Номера выводов | Назначение |
1 | Усиление |
2 | Инвертированный вход |
3 | Неинвертированный вход |
4 | Земля (минус) |
5 | Выход |
6 | Плюс источника питания |
7 | Параллельная коррекция |
8 | Усиление |
Рис. П.2.34. Интегральная схема типа LM386 усилителя низкой частоты.

Номера выводов | Назначение | Номера выводов | Назначение |
1 | Вход « + » канала В | 8 | Вход « — » канала С |
2 | Вход « + » канала А | 9 | Выход канала С |
3 | Вход « — » канала А | 10 | Выход канала D |
4 | Выход канала А | 11 | Вход « — » канала D |
5 | Выход канала В | 12 | Вход « + » канала D |
6 | Вход « — » канала В | 13 | Вход « + » канала С |
7 | Земля (минус) | 14 | Плюс источника питания |
Рис. П.2.35. Интегральная схема типа LM3900 четырехканального операционного усилителя.

Номера выводов | Назначение |
1 | RC-цепь с малой постоянной времени |
2 | Выход |
3 | Свободный |
4 | Земля (минус) |
б | Плюс источника питания |
6 | Ограничение тока |
7 | Свободный |
8 | RC-цепь с большой постоянной времени |
Рис. П.2.36. Интегральная схема типа LM3909 генератора.
|
