После выбора положений всех регуляторов можно считать, что радиолюбитель отрегулировал схему для воспроизведения нужного мотива. Далее, устранив все соединения, сделанные для воспроизведения двух контрольных нот (тонов), можно приступать к настройке частоты первой ноты этого мотива.

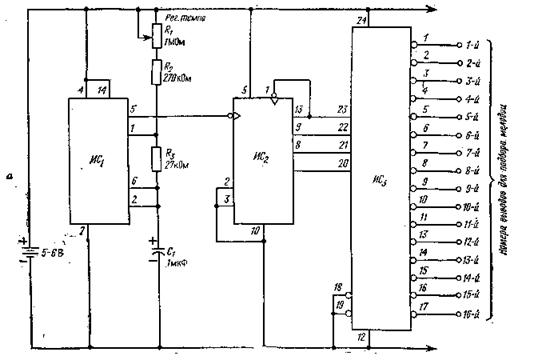

Рис. 10.9. Принципиальная схема программируемой музыкальной шкатулки.
ИC1 — двойной таймер типа 556; ИС2 — 4-разрядный двоичный счетчик тина 7493; ИС3 — дешифратор/демультиплексор из 4 в 16 типа 74154; ИС4 — ИС6 — два четырехвходовыхлогических вентиля И-НЕ тина 74LS20; ИСу — шесть инверторов типа 74LS04; ИС8 — J — К-триггер типа 74LS76; ИС9 — УНЧ типа LM386; R1, R14 — потенциометр 1 МОм; R2 — резистор 270 кОм, 0,25 Вт; R3 — резистор 27 кОм, 0,25 Вт; Ri — R7 — резистор 4,7 кОм, 0,25 Вт; R8 — R11, R15 — резистор 10 кОм, 0,25 Вт; Ri2 — резистор 1,5 кОм, 0.25 Вт; R,3 - — потенциометр 50 кОм; Ric — резистор 1 кОм, 0,25 Вт; R17 — потенциометр 500 кОм; С1, С3 — танталовый конденсатор 1 мкФ, 35 В; Сг — конденсатор 0,47 мкФ; С4 — электролитический конденсатор 100 мкФ, 35 В; C5 — электролитический конденсатор 10 мкФ, 35 В; Гр, — громкоговоритель на постоянном магните с сопротивлением 8 Ом.
Рис. 10.9. (продолжение).
Первая нота всегда образуется на выходе вывода «1-й» (рис. 10.9, а). Этот вывод можно подключить к любому из четырех групп выводов на рис. 10.9, б и даже более чем к одному выводу, но не в пределах одной и той же группы. Например, вывод «1-й» может быть подключен к выводам АО, ВЗ, С2 и D1 или только к выводу В2, но его нельзя соединять одновременно с выводами ВО и В1.
Как вы заметили, при первоначальной калибровке самая высокая нота была получена при соединении одного из выводов на выходе с любым выводом группы А на входе, а самая низкая нота — при подключении одного из выводов на выходе к любым четырем выводам четырех различных групп на входе схемы.
Ниже приведена последовательность подключения выводов, дающая постепенное снижение высоты звука (ноты) с изменением частоты.
1. Отсутствие соединений (ноты не воспроизводятся).
2. Выходной вывод с одним выводом из группы А (самая высокая нота).
3. Выходной вывод с одним выводом из группы В.
4. Выходной вывод с одним выводом из групп А и В.
5. Выходной вывод с одним выводом группы С.
6. Выходной вывод с одним выводом из групп А и С.
7. Выходной вывод с одним выводом из групп В и С,
8. Выходной вывод с одним выводом из групп А, В и С.
9. Выходной вывод с одним выводом из группы D.
10. Выходной вывод с одним выводом из групп А и П.
11. Выходной вывод с одним выводом из групп В и D,
12. Выходной вывод с одним выводом из групп А, В и D.
13. Выходной вывод с одним выводом из групп С и D,
14. Выходной вывод с одним выводом из групп А, С и D,
15. Выходной вывод с одним выводом из групп В, С и D.
16. Выходной вывод с одним выводом из групп А, В, С и D (самая низкая нота).
С учетом такой последовательности следует соединять выход вывода «1-й» с выводами на входе до тех пор, пока не получится первая нота подбираемого мотива. Аналогичным образом находится соединение для выхода вывода «2-й», при этом следует избегать более чем одного соединения с любым из выводов на входе. Такт паузы получается, если остается неподключенным (свободным) выход вывода, соответствующий тому месту в мотиве, где должна быть пауза.
Подобный подбор мотива требует определенного времени и терпения, но по окончании настройки подобранный мотив будет проигрываться непрерывно, пока будет включено питание. Настройка схемы на определенный мотив остается неизменной и после выключения питания, так что мотив можно прослушать в любое время, включив схему.
Глава 11
ЗАБАВЫ И ЭЛЕКТРОННЫЕ ИГРЫ
Существует целый ряд электронных игр — от простых до самых сложных и утонченных. Так, к самым простейшим можно отнести игру «крестики-нолики», а к сложным — автоматизированные видеоигры с программированием. Промежуточное положение между ними занимают множество других развлекательных электронных игр.
С учетом общих целей и назначения книги в данной главе описываются электронные игры, близкие к простейшим. Однако если освоить все описанные устройства, то можно научиться изготавливать более разнообразные и сложные игры, описанные в других изданиях.
Будем надеяться, что приобретенный после этого опыт даст радиолюбителю уверенность и навыки, необходимые для конструирования и изготовления собственных электронных игр.
11.1. Электронная игра «орел — решка»
Трудно себе представить более простую схему, чем та, которая имитирует бросание монетки. Основное назначение такой схемы — вырабатывать в произвольном порядке два различных знака. Выигрывает при этом тот, кто угадывает знак, получаемый при нажатии кнопки.
После сборки схемы на рис. ИЛ и подсоединения источника питания напряжением 5 — 6 В следует поставить переключатель Кл! в положение «Вкл». При этом загорается один из светодиодов, причем не известно, какой из двух. Если включаются сразу оба светодиода или не включается ни один из них то следует проверить правильность сборки схемы.
Перед началом игры следует нажать кнопку «Бросай» и не отпускать ее, пока оба светодиода не будут светиться примерно с половинной яркостью. При отпускании кнопки включенным остается один из светодиодов, который будет светиться с полной яркостью, а второй светодиод погаснет.
Однако заранее нельзя сказать, какой светодиод останется включенным после отпускания кнопки, так как схема работает произвольно Обозначив светодиоды «Орел» и «Решка», можно полностью имитировать игру с бросанием монетки.
Принцип работы схемы весьма прост. Три логических инвертора HCi-A, Hd-в и HCi-в образуют схему автогенератора, который имеет частоту порядка 12 МГц. При каждом периоде колебаний этого автогенератора запускается триггер, вырабатывающий на выходе своих выводов 14 и 15 сигпалы включения и выключения, которые подаются на светодиоды.
Такой запуск триггера происходит лишь только при нажатой кнопке «Бросай» и прекращается при отпускании этой кнопки. При частоте запуска 12 МГц совершенно невозможно произвести остановку в определенный момент, что обеспечивает практически произвольный характер ее работы.

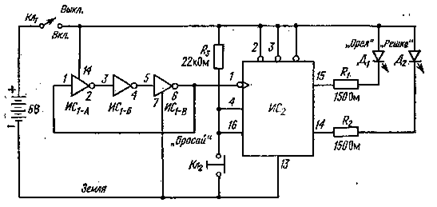

Рис. 11.1. Электронная игра «орел — решка».
Кл2 — нормально замкнутый кнопочный переключатель; Д1 — светодиод с красным свечением; Д2— светодиод с зеленым свечением; ИС1 — шесть инверторов типа 7404; ИС2 — двойной J—К-триггер типа 7476; R1, R2 — резистор 150 Ом, 0,25 Вт; R3 — резистор 22 кОм, 0,25 Вт.
Эту произвольность может легко проверить сам радиолюбитель, для чего следует 100 раз нажать кнопку «Бросай», а после отпускания кнопки каждый раз записывать, что выходит— «орел» или «решка». После 100 нажатий, наверное, получится примерно равное количество «орлов» и «решек», т. е. что-то около 50 для каждого. Если вдруг получится отношение 60 :40,не следует беспокоиться, поскольку аналогичное отношение может получиться и при бросании настоящей монетки.
11.2. Электронная игра в кости
Бросание одной игральной кости равноценно получению одной цифры из шести возможных. Другими словами, игрок имеет один шанс из шести получить какое-либо число.
Рассматриваемая схема представляет собой электронное подобие бросания одной кости с помощью кнопки «Бросок». Точки на гранях кости представляются с помощью семи све« тодиодов, Если расположить светодиоды, как показано на рис. 11.2, то получится тот же рисунок точек, что и на гранях настоящей игральной кости.
При включении схемы и нажатии кнопки «Бросок» все семь светодиодов будут еле светиться. Это означает, что радиолюбитель «бросает кость». При отпускании кнопки один или более светодиодов включаются на полную яркость, образуя один из шести возможных рисунков точек.
Если, например, в результате «бросания корти» получается одно очко, то загорается только один светодиод Г, при счете два очка — светодиоды Ж и В, а при счете шесть очков — все светодиоды, кроме светодиода Г. При получении неправильных рисунков включения светодиодов следует проверить монтаж схемы.
Принцип действия этой схемы практически тот же, что и в игре, описанной выше в данной главе. Генератор сигналов с частотой 12 МГц, выполненный на инверторах ИC1-A, ИC1-B и HC1-В, запускает счетчик ИС2. Последний при нажатой кнопке «Бросок» отсчитывает последовательность из шести различных чисел при нажатой кнопке «Бросок».
Двоичные числа на выходе счетчика преобразуются в обычные рисунки точек на гранях игральной кости с помощью ряда логических схем, включающих еще два инвертора, два логических вентиля типа «И-НЕ» и один логический вентиль типа «ИЛИ-НЕ». Такой декодер необходимо собрать из перечисленных логических схем, поскольку промышленность не выпускает специальную микросхему для выполнения подобной специфичной задачи декодирования.

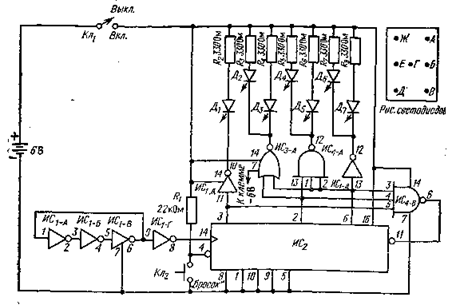

Рис. 11.2. Электронная игра в кости.
Д1—Д7 — светодиод с красным свечением; lid—шесть инверторов типа 7404; ИС2— 4-разрядный двоичный счетчик с предварительной установкой типа 74191; ИС3 — четыре двухвходовых логических вентиля ИЛИ-НЕ типа 7402; ИС4 — три трехвходовых логических вентиля И-НЕ типа 7410; Ri — резистор 22 кОм, 0,25 Вт; R2—R8 — резистор 330 Ом, 0,25 Вт; Кл2 — нормально разомкнутый кнопочный переключатель.
Для игры с двумя костями следует изготовить два устройства по схеме на рис. 11.2. При этом для обоих устройств можно использовать один источник питания и один общий переключатель, а игра производится с помощью двух кнопок «Бросок» и двух отдельных индикаторов на светодиодах. Такое использование двух отдельных схем обеспечивает произвольное получение результатов на двух индикаторах.
11.3. Цифровая электронная игра в кости
Во всех современных электронных играх и другой электронной аппаратуре, продаваемых в магазинах, используются цифровые 7-сегментные индикаторы, на которых довольно четко воспроизводятся знакомые арабские цифры.
|
