Повторный отсчет времени задержки происходит при переводе переключателя 1Оц в положение «Вкл». В схеме на рис. 5.2 можно исключить светодиод Д2 («Отсчет») и ограничительный резистор У?5. Путем замены конденсатора С2 на конденсатор меньшей емкости можно сократить время задержки. При повышении емкости этого конденсатора время задержки соответственно увеличивается, причем увеличение или уменьшение времени задержки происходит пропорционально. Так, конденсатор, емкостью 10 мкФ дает диапазон времени задержки от 0,1 до ~ 10 с, а конденсатор емкостью 100 мкФ — от 0,1 до 100с.
Устройство на рис. 5.2 можно использовать с любым источником питания напряжением 6-12 В, однако при этом сопротивления ограничительных резисторов светодиодов должны выбираться в зависимости от напряжения питания. Практически не возникнет каких-либо неприятностей, если использовать резисторы с сопротивлением 330 Ом для любых напряжений в пределах 6-12 В. При величине. сопротивлений R5 и R9, равной 150 Ом, на светодиоды будет поступать несколько завышенный ток при более высоких напряжениях.
5.3. Комбинированное реле времени и времязадающее устройство
Устройство на рис. 5.3 представляет собой зуммер, работающий по истечении определенного периода времени в течение ~5 с. Величина временного периода в этом устройстве регулируется в пределах 1 — 10 мин.

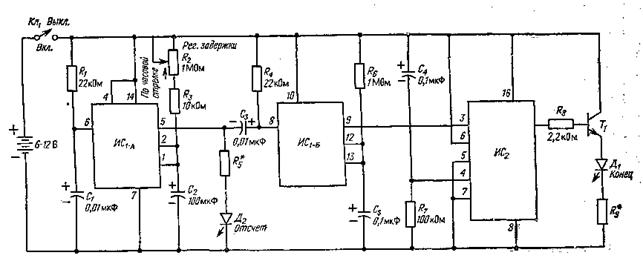

Рис. 5.2. Регулируемое реле времени.
Д1, Д2 — светодиод с красным свечением; ИC1 — двойной таймер типа 556; ИС5 — двойной J — К-триггер типа 4027; Т1 — n-р-n-транзистор; R1, R4 — резистор 22 кОм, 0,25 Вт; Я2 — потенциометр 1 МОм; Я3 — резистор 10 кОм, 0,25 Вт; R6, R9 — 510 или 330 Ом, 0,25 Вт; R6 — резистор 1 МОм, 0,25 Вт; R7 — резистор 100 кОм. 0,25 Вт; Д8 — резистор 2,2 кОм, 0,25 Вт; С1, С3 — электролитический конденсатор 0,01 мкФ, 50 В; С2 — электролитический конденсатор 100 мкФ, 35 В; С4, Cs — электролитический конденсатор 0,1 мкФ, 50 В.
Схема устройства фактически содержит два времязада-ющих устройства, включенных последовательно, Первое времязадающее устройство, являющееся регулируемым, построено на основе микросхемы HC1_A с соответствующими конденсаторами и резисторами. Оно срабатывает при первоначальной установке переключателя Кл1 в положение «Вкл», а длительность задержки регулируется с помощью резистора R2. Пo истечении периода задержки в первом времязадаю-щем устройстве оно включает второе устройство, выполненное на основе микросхемы ИC1-Б. Время задержки во втором устройстве неизменно и составляет ~5 с, хотя его можно и регулировать путем изменения величин R5 и С4. Второе времязадающее устройство обеспечивает включение зуммера, имеющего напряжение питания 9 В. Как нетрудно догадаться, зуммер работает в течение 5 с, что определяется работой второго времязадающего устройства.

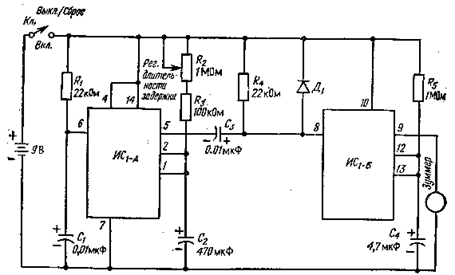

Рис. 5.3. Реле времени с задержкой.
ИС1 — двойной таймер типа 556; R1, R4 — резистор 22 кОм, 0,25 Вт; R2 — потенциометр 1 МОм; R3 — резистор 100 кОм, 0,25 Вт; R5 — резистор 1 МОм, 0,25 Вт; Д, — маломощный выпрямитель-диод; С1, Сз — электролитический конденсатор 0,01 мкФ, БО В; С2 — электролитический конденсатор 470 мкФ, 35 В; С4 — электролитический конденсатор 4,7 мкФ, 35 В,
Повторное срабатывание всего устройства происходит при его кратковременном выключении на несколько секунд и затем новом включении.
Не следует также забывать выключать устройство после истечения времени задержки, в противном случае интегральные схемы даже после отработки времени задержки будут расходовать энергию батареи.
Для каких целей можно использовать подобное устройство? Оно годится, скажем, для шуточных сюрпризов, Например, на вечеринке можно установить в устройстве время задержки 3 мин, включить его и положить на столе рядом с одним из гостей. И... вдруг неожиданно для всех и неизвестно почему невинное на первый взгляд устройство начинает издавать громкие звуки.
Можно придумать самому радиолюбителю и другое применение устройства. В частности, вместо зуммера можно подсоединить катушку реле с рабочим напряжением 9 В и использовать контакты реле для включения любого бытового электроприбора, в том числе и лампы или электродвигателя. Достоинством этого устройства по сравнению с устройством на рис. 5.2 является то, что оно автоматически включает прибор, который к нему подсоединен, тогда как в устройстве на рис. 5.2 это надо делать вручную,
5.4. Ступенчатое реле времени
Один из недостатков времязадающего устройства с рези-сторным регулятором времени состоит в том, что радиолюбитель не может совершенно точно определить положение регулятора для получения нужного времени задержки. Для обеспечения этого необходимо неоднократно проверять работу устройства при различных положениях регулятора и отмечать значения времени на некоем подобии шаклы. Однако практическая точность выдерживания этих значений будет невелика. Решение такой задачи облегчается при использовании схемы, показанной на рис. 5.4.
Вместо переменного резистора для установки величин времени в этой схеме используется группа резисторов, выбор которых производится с помощью шестипозиционного селекторного переключателя. Таким образом, исключается подбор величин времени путем проб и появляется возможность в любой момент достаточно точно устанавливать нужное время задержки.
Величины времени задержки при указанных значениях сопротивлений времязадающих резисторов RZ — R8 приведены в табл. на рис. 5.4. Изменение времени задержки достигается заменой резисторов, при этом чем больше их сопротивление, тем больше время задержки.
Срабатывание схемы происходит при переводе переключателя в положение «Вкл». При этом загорается светодиод «Отсчет» Дг и остается в этом состоянии на все время задержки. Одновременно поступает tojk в обмотку реле на все время задержки. Контакты реле могут быть включены последовательно между источником питания и любым электрическим прибором. При этом последний будет включаться на установленное время.
Дополнительно в схеме предусмотрена кнопка «Блокировка», которая позволяет в любой момент выключать устройство. При нажатии этой кнопки временнйя задержка прекращается. Между прочим, такая блокировка может также вводиться в устройства на рис. 5.1 — 5.3.

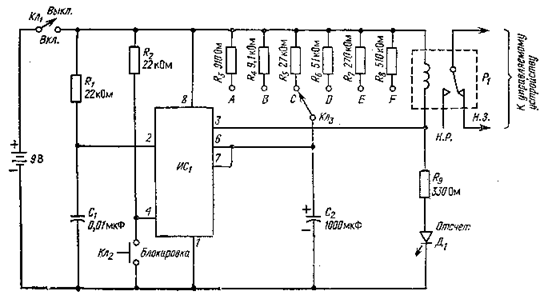

Рис. 5.4. Ступенчатое реле времени.
Д1 — светодиод с красным свечением; ИС] — таймер типа 555; Ri, R2 — резистор 22 кОм, 0,25 Вт; К3 — резистор 910 Ом. 0,25 Вт; Rt — резистор 9,1 кОм, 0,25 В; R5 — резистор 27 кОм, 0,25 Вт; R6 — резистор 51 кОм, 0,25 Вт; R7 — резистор 270 кОм, 0,25 Вт; Rs — резистор 51Q, кОм, 0,25 Вт; R9 — резистор 330 Ом, 0,25 Вт; С1 — конденсатор 0,01 мкФ; Сг — электролитический конденсатор, 1000 мкФ, 35 В; Кл2 — нормально разомкнутый кнопочный переключатель; К. лз — шеетипозиционный поворотный переключатель; Pi — двухпозиционное реле, (Н., 3, — контакт нормально замкнутый, Н. Р, — контакт нормально разомкнутый.)
Время задержки
Положение переключателя Кл3 | Время |
А | 1 с |
В | 10 с |
С | 30 с |
D | 1 мин |
Е | 5 мин |
F | 10 мин |
5.5. Сенсорное реле времени
Электронные реле и времязадающие устройства могут включаться самыми различными способами. Все описанные выше устройства включаются путем перевода переключателя в положение «Вкл», тогда как реле времени, показанное на рис. 5.5, включается простым прикосновением к металлической пластине.

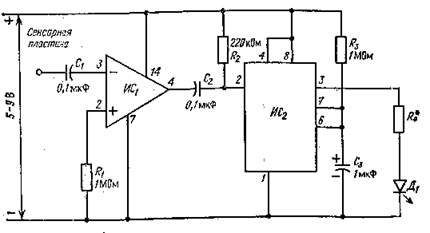

Рис. 5.5. Сенсорное реле времени.
Д1 - светодиод с красным свечением; ИС1 - четырехканальный усилитель типа LM3900 ИС5-таймер типа 555; R1, R3-резистор 1 МОм. 0.25 Вт; R2 - резистор 220 кОм 025 Вт; R4-см. примечание; С1, С2 - конденсатор 0,1 мкФ; С3 - электролитический конденсатор 1 мкФ, 50 В.
Примечание. Сопротивление резистора R4 составляет 150 Ом при напряжении пита-ния 5 — 7 В и 330 Ом при напряжении питания 7 — 9 В.
В момент прикосновения к пластине начинается отсчет установленного временного интервала. В случае кратковременного прикосновения этот интервал длится около 1 с. По истечении временного интервала можно возобновить отсчет повторным прикасанием к пластине. При этом нет необходимости в переводе схемы в исходное состояние.
Каким образом работает подобная сенсорная схема включения? Ее принцип действия основан на том, что тело человека представляет собой антенну, принимающую излучение от ближайших осветительных приборов и проводов электросети. Все, что вам необходимо сделать, — это сориентировать антенну (ваше тело) в пространстве таким образом, чтобы уровень сигнала был достаточен для переключения прибора.
В схеме на рис. 5.5 необходимый уровень сигнала обеспечивается с помощью усилителя ИС1. Выходной сигнал этого усилителя имеет достаточную амплитуду для включения времязадающей микросхемы ИС2, которая работает так же, как и ранее рассмотренные устройства.
Номиналы R3 и С3, указанные на схеме, обеспечивают временной интервал около 1 с. Для увеличения этого интервала необходимо повысить емкость конденсатора С3. Естественно, что при снижении емкости этого конденсатора временной интервал сокращается.
В течение выработанного временного интервала светодиод Д1 остается включенным. При желании вместо еветодиода с резистором R4 может быть включен зуммер (см. рис. 5.3) или реле (см. рис. 5.4), при этом необходимо лишь обеспечить для них соответствующее напряжение питания.
Единственным недостатком сенсорного реле времени является возможность его случайного срабатывания от внешних электромагнитных помех. Некоторые бытовые электроприборы, в частности электробритвы, могут создавать в помещении значительные помехи, способные вызвать срабатывание такого реле времени. Это может происходить также от осветительных приборов, так что радиолюбителю не следует пользоваться реле, когда возможно возникновение подобного рода помех.
|
